Betriebsanleitung

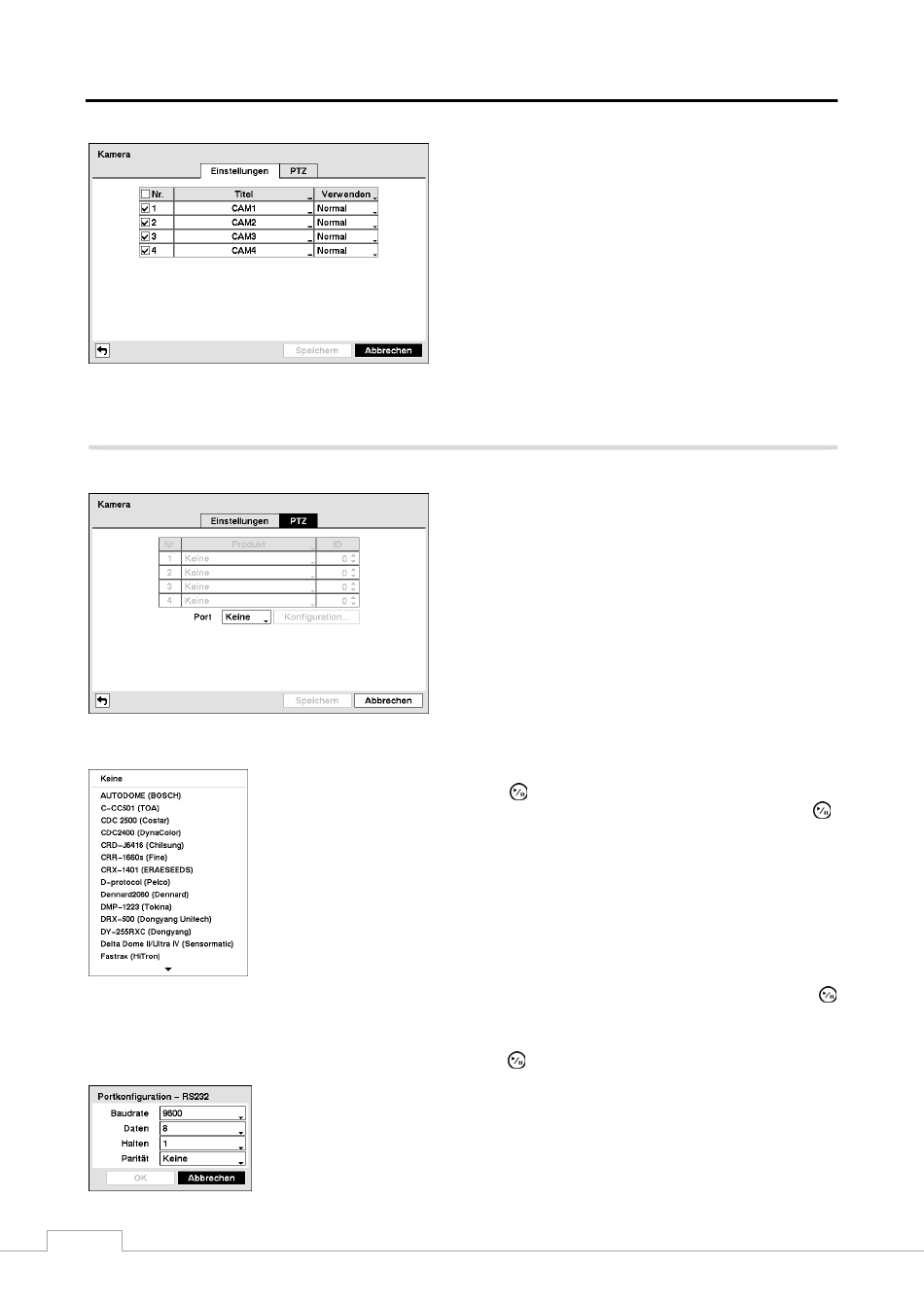

Abbildung 30 — Bildschirm „Kamera"
Markieren Sie die Registerkarte PTZ. Der Bildschirm „PTZ" wird angezeigt.
Abbildung 31 — Bildschirm „PTZ"
Sie können jeder Kamera eine ID zuweisen, indem Sie das Feld unter der Überschrift ID markieren und die Taste
drücken. Zum Ändern der Nummer markieren Sie diese und verwenden die Pfeil-nach-oben- bzw. Pfeil-nach-unten-Taste,
um den Wert zu erhöhen bzw. zu verringern. Für die PTZ-ID-Nummern stehen Werte von 0 bis 256 zur Verfügung.
Markieren Sie das Feld Konfiguration..., und drücken Sie die Taste
30
Markieren Sie das Feld in der Spalte Produkt, das Sie für die PTZ-Kamera konfigurieren
möchten, und drücken Sie die Taste
Wählen Sie aus der Liste die entsprechende Kamera aus, und drücken Sie die Taste
Sie müssen die Kamera an den RS232- oder RS-485-Anschluss auf der Rückseite des DVR
anschließen. Beachten Sie dazu die Anweisungen des Kameraherstellers.
Konfigurieren Sie die Porteinstellungen gemäß der Anweisungen des Herstellers der PTZ-
Kamera.
Sie können die Kameranummern ein- oder ausschalten und
auch die Kameratitel mithilfe der virtuellen Tastatur ändern.
Sie können auch bestimmen, welche Kameras auf den
Monitoren angezeigt werden, indem Sie aus einem
Einblendmenü in der Spalte Verwenden Normal, Covert
1 oder Covert 2 auswählen.
HINWEIS: Wenn Sie die Einstellung Verborgen 1 auswählen,
zeigt der DVR den Kameratitel und Statussymbole auf dem
Verborgen-Video an. Wenn Sie die Einstellung Verborgen
2 auswählen, zeigt der DVR nur den Kameratitel auf dem
Verborgen-Video an.
HINWEIS: Ein Benutzer, der über keine Berechtigung zu
Covert Kamera anzeigen verfügt, kann im
Liveüberwachungs- und Wiedergabemodus kein Video
von Kameras ansehen, die als Covert 1 oder Covert 2
konfiguriert wurden.
HINWEIS: Sie können die Einstellungen PTZ-Geräte nur
konfigurieren, wenn der PTZ-Anschluss als RS232 oder
RS485 konfiguriert ist.
. Es wird eine Liste mit PTZ-Geräten angezeigt.
. Der Bildschirm Portkonfiguration wird angezeigt.
.
