HDB Controller

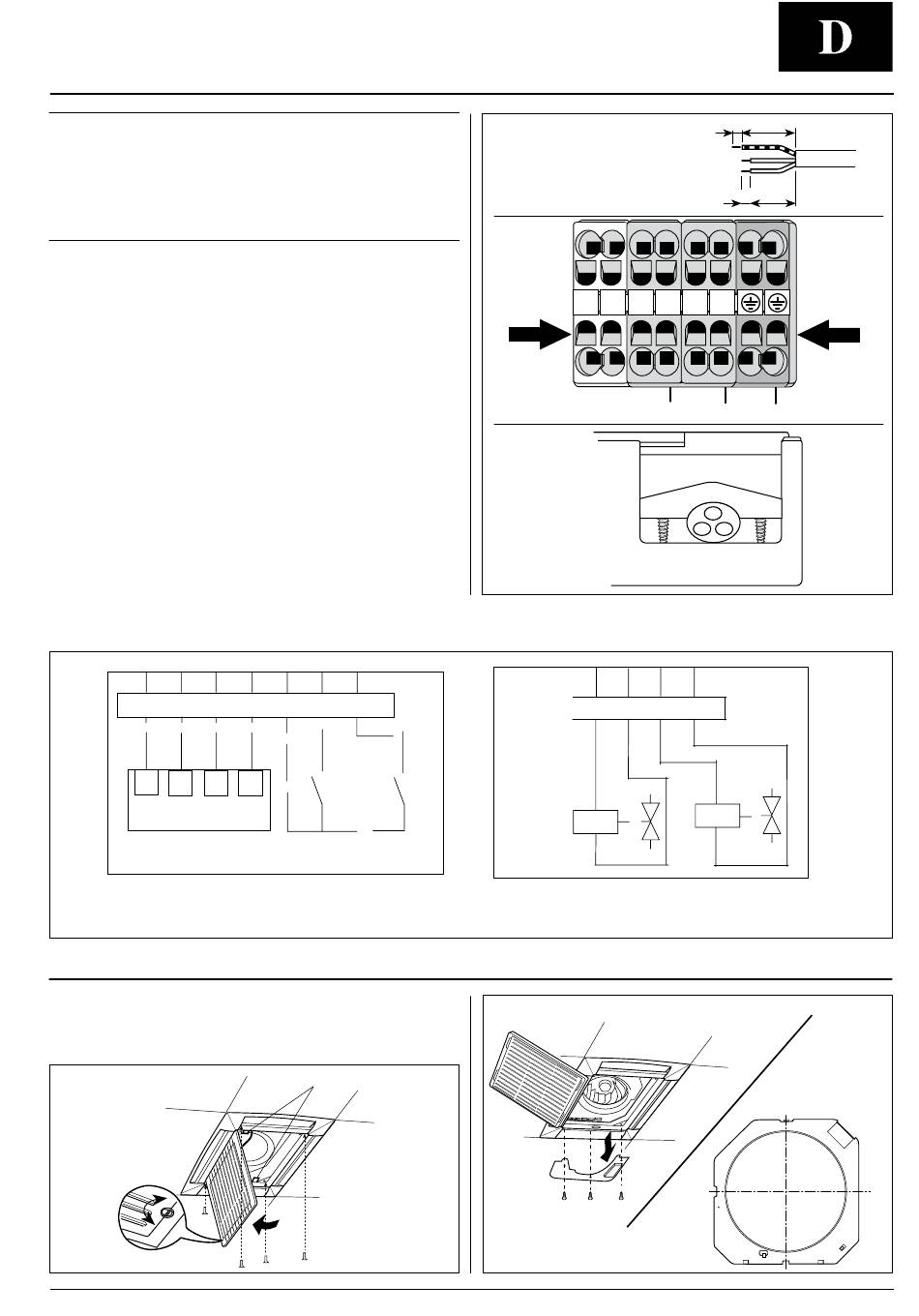

Versorgungsanschluss von Satellit und 42 N

WICHTIG:
• Halten Sie sich an die Angaben in der Gebrauchsanweisung und
die Sicherheitsbestimmungen des jeweiligen Gerätes, mit dem
Sie arbeiten.
• Ehe irgendwelche anderen elektrischen Anschlüsse
vorgenommen werden, den Erdanschluss vornehmen.
• Die Stromversorgung zu allen Schaltkreisen vor der Berührung
irgendwelcher elektrischen Teile abtrennen.
• Ehe der Geräteanschluss an die Netzversorgung vorgenommen
wird, den stromführenden Leiter L und den Nulleiter N suchen
und die im Schaltplan gezeigten Anschlüsse vornehmen.
• Mithilfe eines kleinen Schlitzschraubendrehers öffnen Sie
einen der in der Abbildung gezeigten Kontaktabdeckungen.
Führen Sie das Kabel in den offenen Kontakt ein. Ziehen
Sie den Schraubenzieher wieder heraus und prüfen Sie die
Verbindungsfestigkeit.
• Sicherstellen, dass der Netzversorgungsanschluss über einen
Schalter vorgenommen wird, der alle Pole abtrennt, mit einem
Kontaktspalt von mindestens 3 mm.
• Das Geräte-Anschlusskabel und die Zubehörkabel müssen vom
Typ tipo H05 VVF mit PVC-Isolierung nach der Vorschrift
EN 60335-2-40.
• Für die Geräte-Stromversorgung wird der Einsatz von Kabeln mit
einem Mindestquerschnitt von 2,5 mm
• Wenn das Kassettengerät mit einer Elekroheizung ausgestattet
ist, benutzen Sie die Plätze L und N, wie in Abb. 1 gezeigt; die
Stromzufuhr muss entsprechend der Kabelselektierung in der
Zeichnung geteilt werden.
• Führen Sie das Netzanschlusskabel durch den dafür
vorgesehenen Kabelhalter.
C G P
C G P
Hilfskontakte-Verkabelungsdiagramm
WS: Window-Kontakt
ECO: ECO-Kontakt
Schaltkasten für Kassettengerät
Lösen Sie die zwei Schrauben und öffnen Sie das Gitter, wie
in der Abbildung dargestellt. Lösen Sie nun die übrigen 3 oder
4 Schrauben um die Metallabdeckung abzunehmen, wie in der
Zeichnung angeführt.
empfohlen.
2
I 1 2 3
1 1
I
2
2
1
1
WS ECO
Abziehen des Netzkabels
N N L L
HW CW
230 V - 1 - 50/60 Hz / min. 198V - max. 264V
N HW N CW
1
HW
Ventil-Verkabelungsdiagramm
HW: Heißventil
CW: Kaltventil
Kleiner Schaltkasten
DEUTSCH
10 120
10 100
1
CW
Großer Schaltkasten
D - 3
