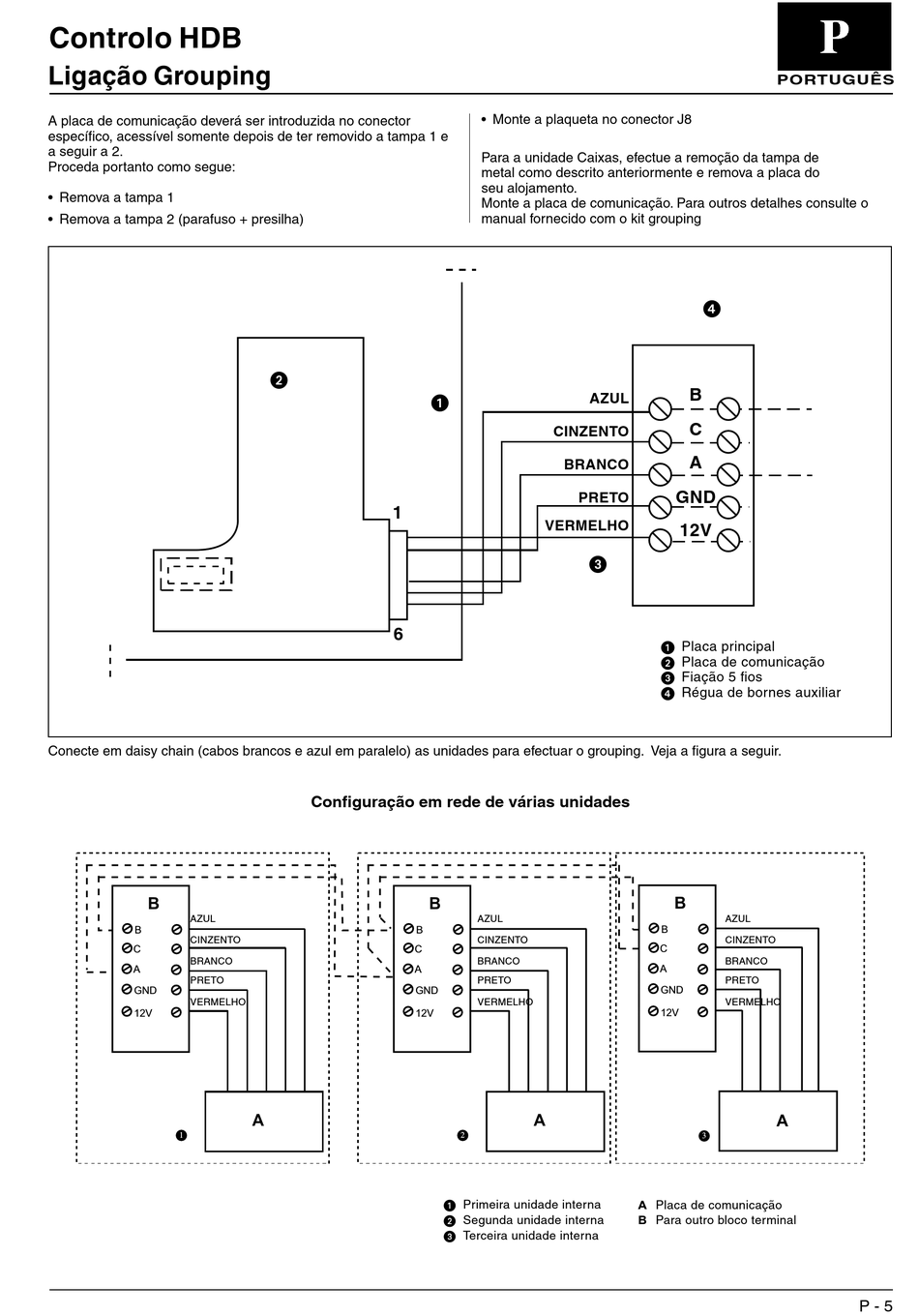

Controlo HDB
Ligação Grouping
A placa de comunicação deverá ser introduzida no conector
específico, acessível somente depois de ter removido a tampa 1 e
a seguir a 2.
Proceda portanto como segue:
• Remova a tampa 1
• Remova a tampa 2 (parafuso + presilha)
Conecte em daisy chain (cabos brancos e azul em paralelo) as unidades para efectuar o grouping. Veja a figura a seguir.
B
AZUL
B
CINZENTO
C
BRANCO
A
PRETO
GND
VERMELHO
12V
1

1
6
Configuração em rede de várias unidades
B
C
A
GND
12V
A
• Monte a plaqueta no conector J8
Para a unidade Caixas, efectue a remoção da tampa de
metal como descrito anteriormente e remova a placa do
seu alojamento.
Monte a placa de comunicação. Para outros detalhes consulte o
manual fornecido com o kit grouping
AZUL

CINZENTO
BRANCO
PRETO
VERMELHO

B
AZUL
CINZENTO
BRANCO
PRETO
VERMELHO
A
2
 Primeira unidade interna
 Segunda unidade interna
 Terceira unidade interna
PORTUGUÊS

B
C
A
GND
12V
 Placa principal
 Placa de comunicação
 Fiação 5 fios
 Régua de bornes auxiliar
B
AZUL
B
CINZENTO
C
BRANCO
A
PRETO
GND
VERMELHO
12V
A
3
Placa de comunicação
B Para outro bloco terminal
P - 5
