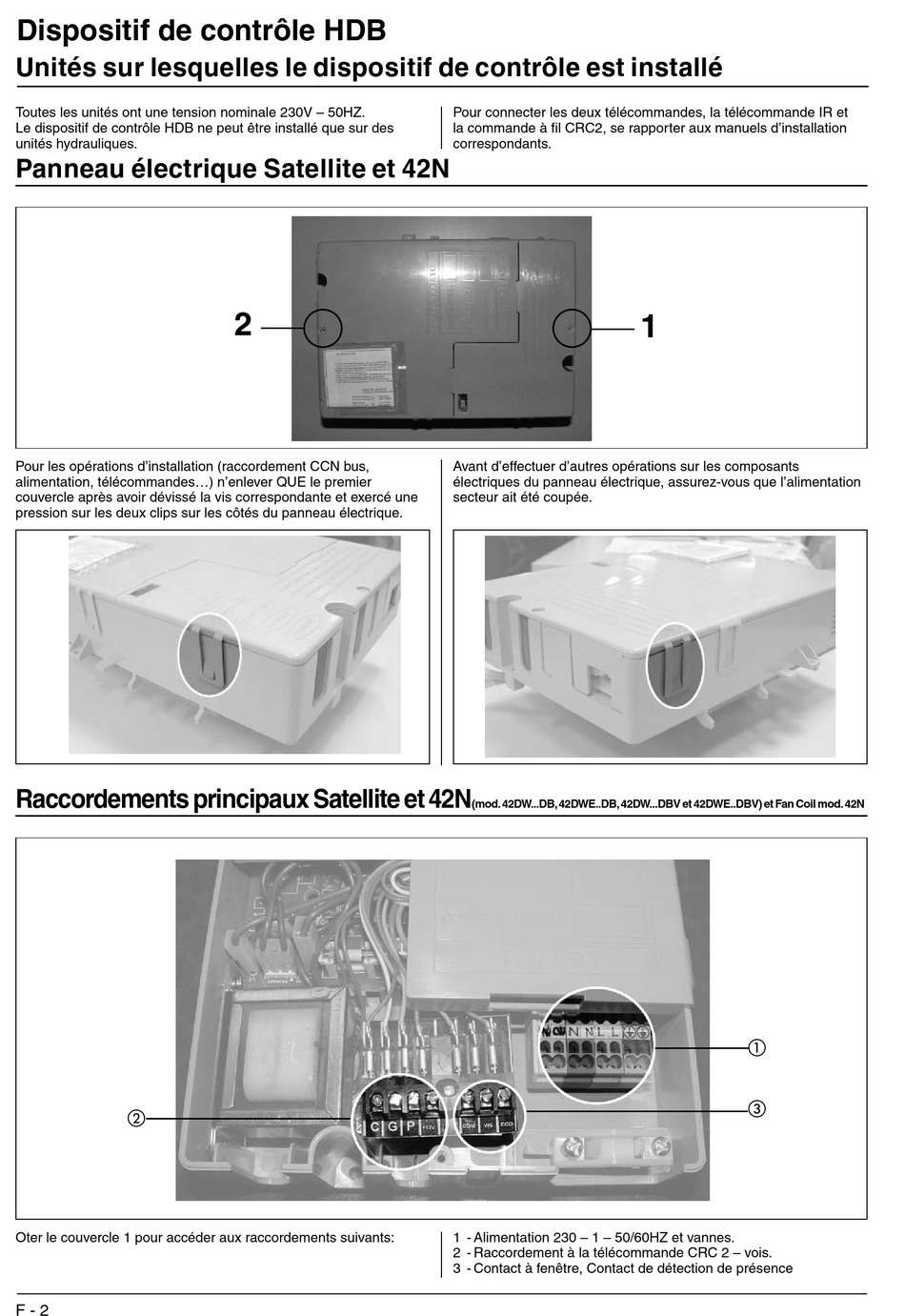

Dispositif de contrôle HDB
Unités sur lesquelles le dispositif de contrôle est installé
Toutes les unités ont une tension nominale 230V – 50HZ.
Le dispositif de contrôle HDB ne peut être installé que sur des
unités hydrauliques.
Panneau électrique Satellite et 42N
Pour les opérations d'installation (raccordement CCN bus,
alimentation, télécommandes...) n'enlever QUE le premier
couvercle après avoir dévissé la vis correspondante et exercé une
pression sur les deux clips sur les côtés du panneau électrique.

Raccordements principaux Satellite et 42N


Oter le couvercle 1 pour accéder aux raccordements suivants:
F - 2
2
Pour connecter les deux télécommandes, la télécommande IR et
la commande à fil CRC2, se rapporter aux manuels d'installation
correspondants.
Avant d'effectuer d'autres opérations sur les composants
électriques du panneau électrique, assurez-vous que l'alimentation
secteur ait été coupée.
(mod. 42DW...DB, 42DWE..DB, 42DW...DBV et 42DWE..DBV) et Fan Coil mod. 42N
1 - Alimentation 230 – 1 – 50/60HZ et vannes.
2 - Raccordement à la télécommande CRC 2 – vois.
3 - Contact à fenêtre, Contact de détection de présence
