Controlo HDB

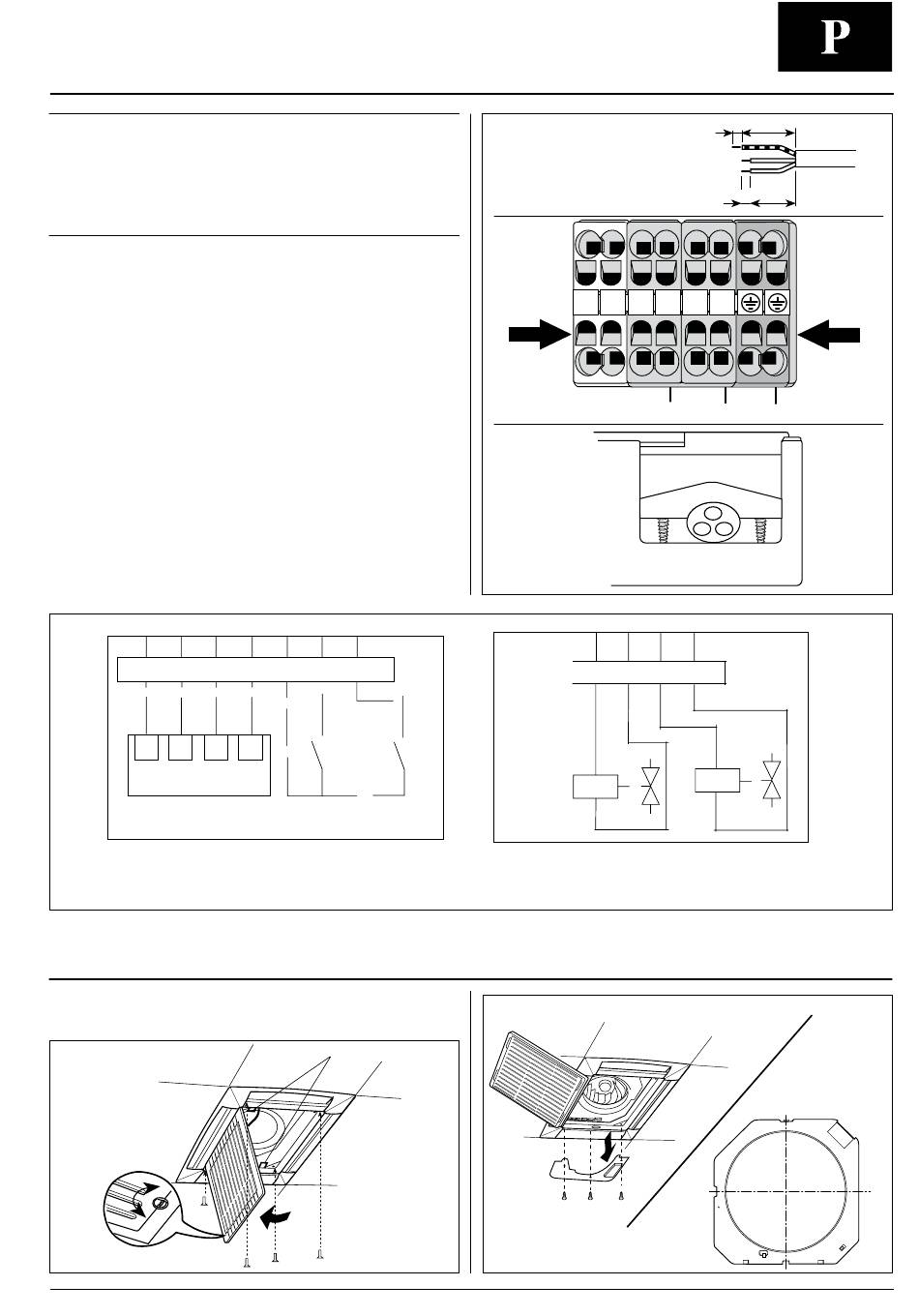

Ligação da alimentação Satellite e 42N
IMPORTANTE:
• Conforme a unidade onde se está a operar, use como referência
o seu manual e siga as indicações de segurança
• Faça a ligação à terra antes de quaisquer outras ligações
eléctricas.
• Desligue a alimentação eléctrica de todos os circuitos antes de
manusear quaisquer componentes eléctricos.
• Antes de fazer a ligação da unidade à corrente eléctrica, localize
a linha L e o neutro N e, em seguida, estabeleça as ligações,
segundo o diagrama de ligações eléctricas.
• Com a ajuda de uma chave de fenda pequena, faça alavanca
numa das posições indicadas com a seta. Com contacto aberto,
introduza o cabo.
• Certifique-se de que a ligação à corrente eléctrica se faz
utilizando um interruptor que desliga todos os pólos com uma
abertura de, pelo menos, 3 mm.
• O cabo de ligação do ventilador, assim como os fios dos
acessórios devem ser de tipo H05 VVF com isolamento em
PVC de acordo com a norma EN 60335-2-40.
• Para a alimentação eléctrica do aparelho, recomenda-se a
utilização de cabos com uma dimensão mínima de 2,5 mm
• Nas unidades Caixas, utilizar os bornes L e N como indicado
na Fig1, se previstas as resistências eléctricas, a alimentação
deve ser desdobrada respeitando a secção dos cabos citados na
tabela.
• Faça passar e aperte o cabo de alimentação do prensa-cabo
apropriado.
C G
P
G
C P
Diagrama da fiação dos contactos auxiliares
WS: Contacto janela
ECO: contacto ECO
Quadro eléctrico Caixas
Agindo nos dois parafusos da figura, abaixe a grelha. Para remover
a cobertura metálica, desparafuse os outros 3 ou 4 parafusos,
conforme o desenho.
1
I 2 3
1
1
I
2 2
1 1
WS ECO
Descascamento do cabo de alimentação
HW CW
230 V - 1 - 50/60 Hz / min. 198V - max. 264V
.
2
N HW N CW
1
HW
Diagrama da fiação das válvulas
HW: Válvula de Aquecimento
CW: Válvula de refrescamento
Caixas Small
PORTUGUÊS
10 120
10 100
N N L L
1
CW
Caixas Large
P - 3
