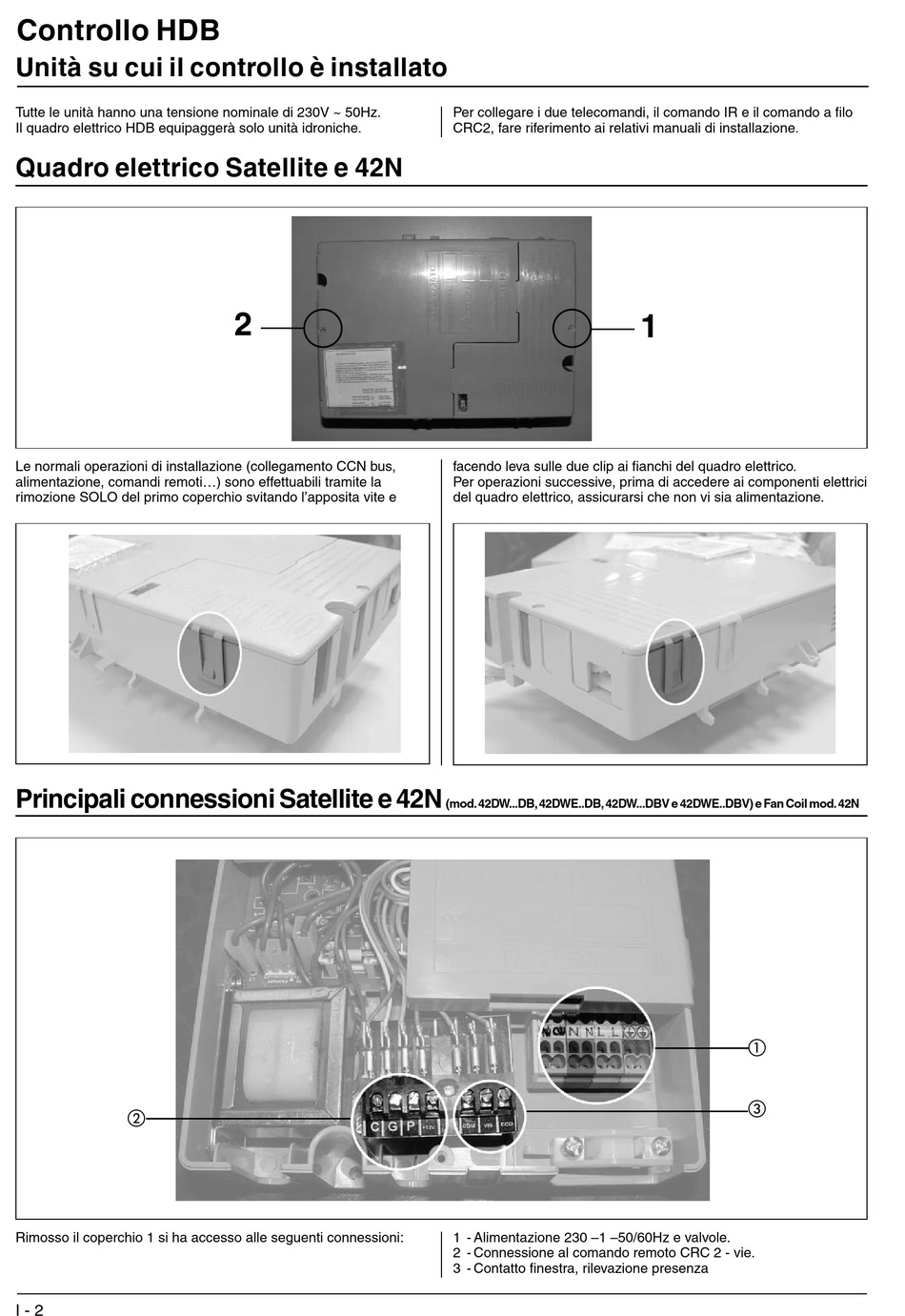

Controllo HDB
Unità su cui il controllo è installato
Tutte le unità hanno una tensione nominale di 230V ~ 50Hz.
Il quadro elettrico HDB equipaggerà solo unità idroniche.

Quadro elettrico Satellite e 42N

Le normali operazioni di installazione (collegamento CCN bus,
alimentazione, comandi remoti...) sono effettuabili tramite la
rimozione SOLO del primo coperchio svitando l'apposita vite e

Principali connessioni Satellite e 42N


Rimosso il coperchio 1 si ha accesso alle seguenti connessioni:
I - 2
2
Per collegare i due telecomandi, il comando IR e il comando a filo
CRC2, fare riferimento ai relativi manuali di installazione.
facendo leva sulle due clip ai fianchi del quadro elettrico.
Per operazioni successive, prima di accedere ai componenti elettrici
del quadro elettrico, assicurarsi che non vi sia alimentazione.
(mod. 42DW...DB, 42DWE..DB, 42DW...DBV e 42DWE..DBV) e Fan Coil mod. 42N
1 - Alimentazione 230 –1 –50/60Hz e valvole.
2 - Connessione al comando remoto CRC 2 - vie.
3 - Contatto finestra, rilevazione presenza
1


