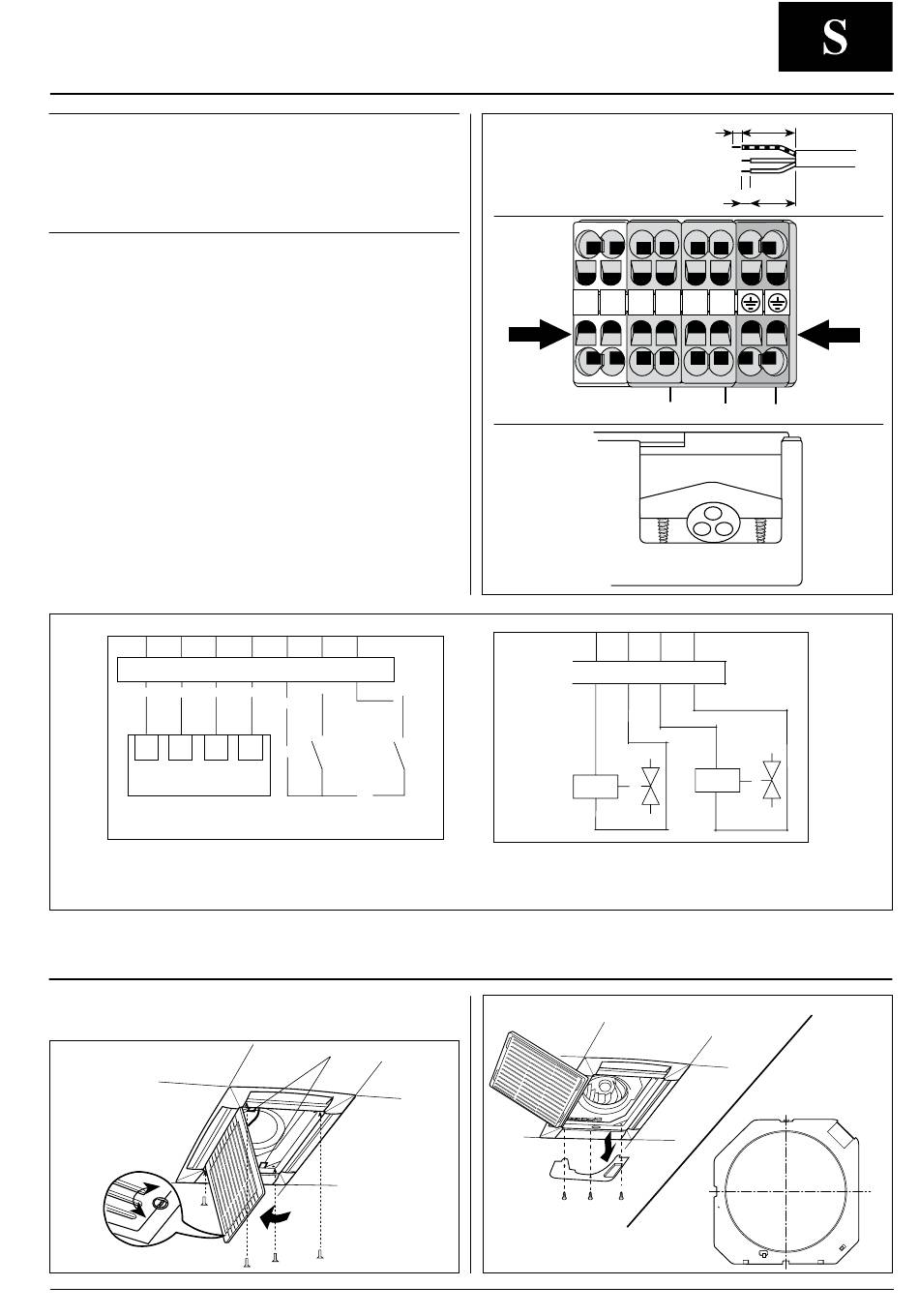

Anslutning av strömförsörjning Satellite och 42N
VIKTIGT:
• Se bruksanvisningen och följ säkerhetsanvisningarna för
respektive enhet på vilken ingrepp utförs.
• Genomför först en jordanslutning innan någon annan elektrisk
anslutning utförs.
• Slå ifrån kraftmatningen till alla kretsar innan arbete på någon
elektrisk komponent inleds.
• Innan enheten ansluts till kraftmatningen, lokalisera fasen L
och nolledaren N och utför sedan de anslutningar som visas i
elschemat.
• Bänd med hjälp av liten spårmejsel i en av positionerna som
indikeras med pilen.
Öppna kontakten och stick in kabeln.
Dra ut skruvmejseln och kontrollera att anslutningarna sitter fast
ordentligt.
• Se till att kraftmatningens anslutning sker genom en brytare som
slår ifrån samtliga poler, med ett kontaktgap på minst 3 mm.
• Enhetens anslutningskabel liksom extra kablar måste vara i
PVC typ H05 VVF med isolering i PVC i enlighet med normen
EN 60335-2-40.
• Kraftmatningskablarna till enheten skall ha en minimal
kabelarea på 2,5 mm .
2
• Använd klämmorna L och N som indikeras i fig. 1 för Cassette-
enheterna. Om värmeelement finns på Cassette-enheterna ska
strömförsörjningen delas. Ta hänsyn till kabeltvärsnitten som
anges i tabellen.
• Dra fram nätkabeln och fäst den med därtill avsedd kabelklämma.
C G
P
G
C P
Kopplingsschema för hjälpkontakt
WS: Fönsterkontakt
ECO: EKO-kontakt

Elpanel Cassette

Skruva ur de två skruvarna i figuren och sänk ned gallret.
För att ta bort metallövertäckningen, skruva ur de 3 eller 4 övriga
skruvarna, se ritningen.
1
I 2 3
1
1
I
2 2
1 1
WS ECO
Skalning av nätkabel
N N L L
HW CW
230 V - 1 - 50/60 Hz / min. 198V - max. 264V
N HW N CW
1
HW
Kopplingsschema för ventil
HW: Het ventil
CW: Kall ventil
Cassette Small
