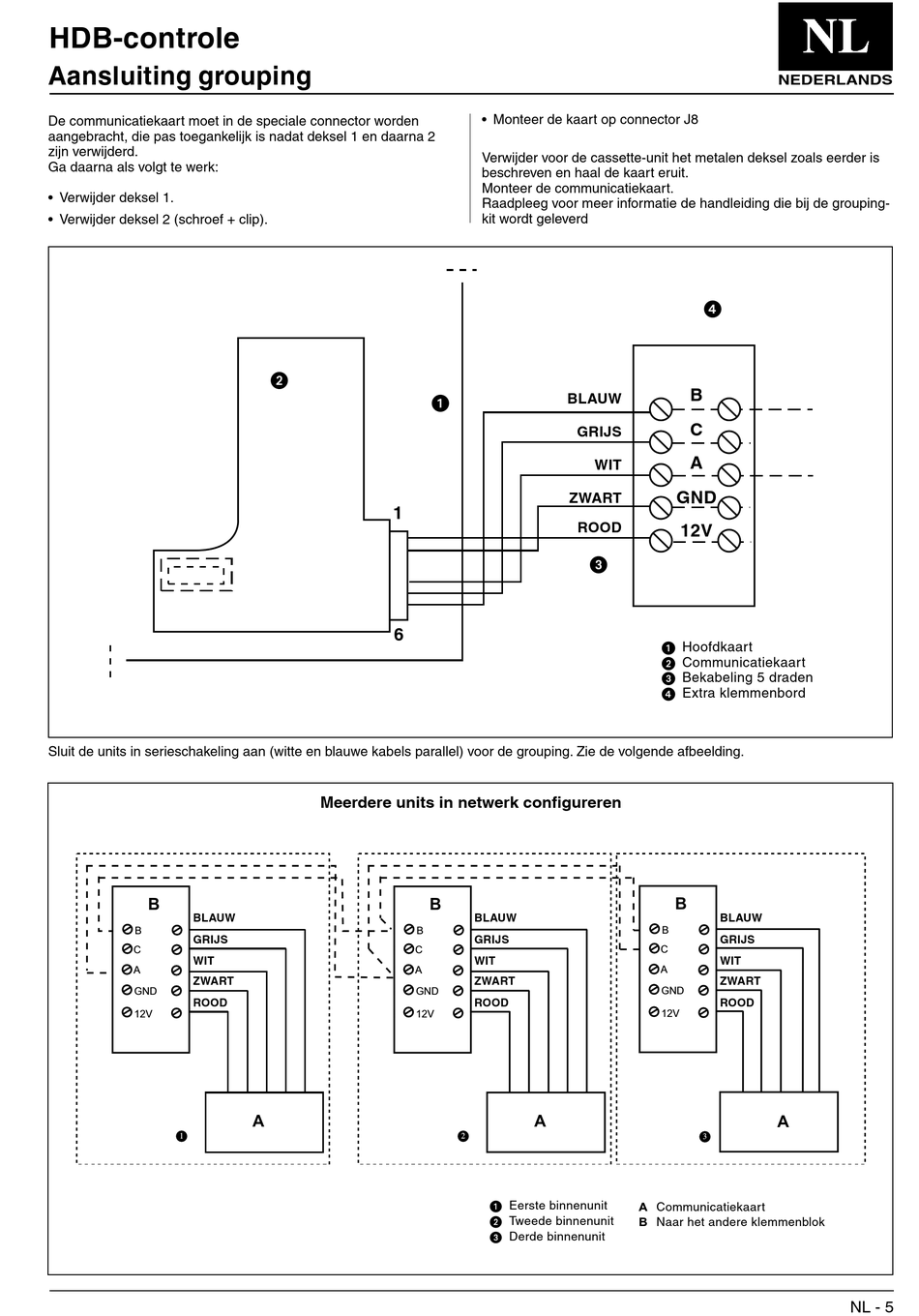

Aansluiting grouping

De communicatiekaart moet in de speciale connector worden
aangebracht, die pas toegankelijk is nadat deksel 1 en daarna 2
zijn verwijderd.
Ga daarna als volgt te werk:
• Verwijder deksel 1.
• Verwijder deksel 2 (schroef + clip).
Sluit de units in serieschakeling aan (witte en blauwe kabels parallel) voor de grouping. Zie de volgende afbeelding.
B
BLAUW
B
GRIJS
C
WIT
A
ZWART
GND
ROOD
12V
1

1
6
Meerdere units in netwerk configureren
B
C
A
GND
12V
A
• Monteer de kaart op connector J8
Verwijder voor de cassette-unit het metalen deksel zoals eerder is
beschreven en haal de kaart eruit.
Monteer de communicatiekaart.
Raadpleeg voor meer informatie de handleiding die bij de grouping-
kit wordt geleverd
BLAUW

GRIJS
WIT
ZWART
ROOD

B
BLAUW
GRIJS
WIT
ZWART
ROOD
A
2
 Eerste binnenunit
 Tweede binnenunit
 Derde binnenunit
NEDERLANDS

B
C
A
GND
12V
 Hoofdkaart
 Communicatiekaart
 Bekabeling 5 draden
 Extra klemmenbord
B
BLAUW
B
GRIJS
C
WIT
A
ZWART
GND
ROOD
12V
A
3
Communicatiekaart
B Naar het andere klemmenblok
