Controllo HDB

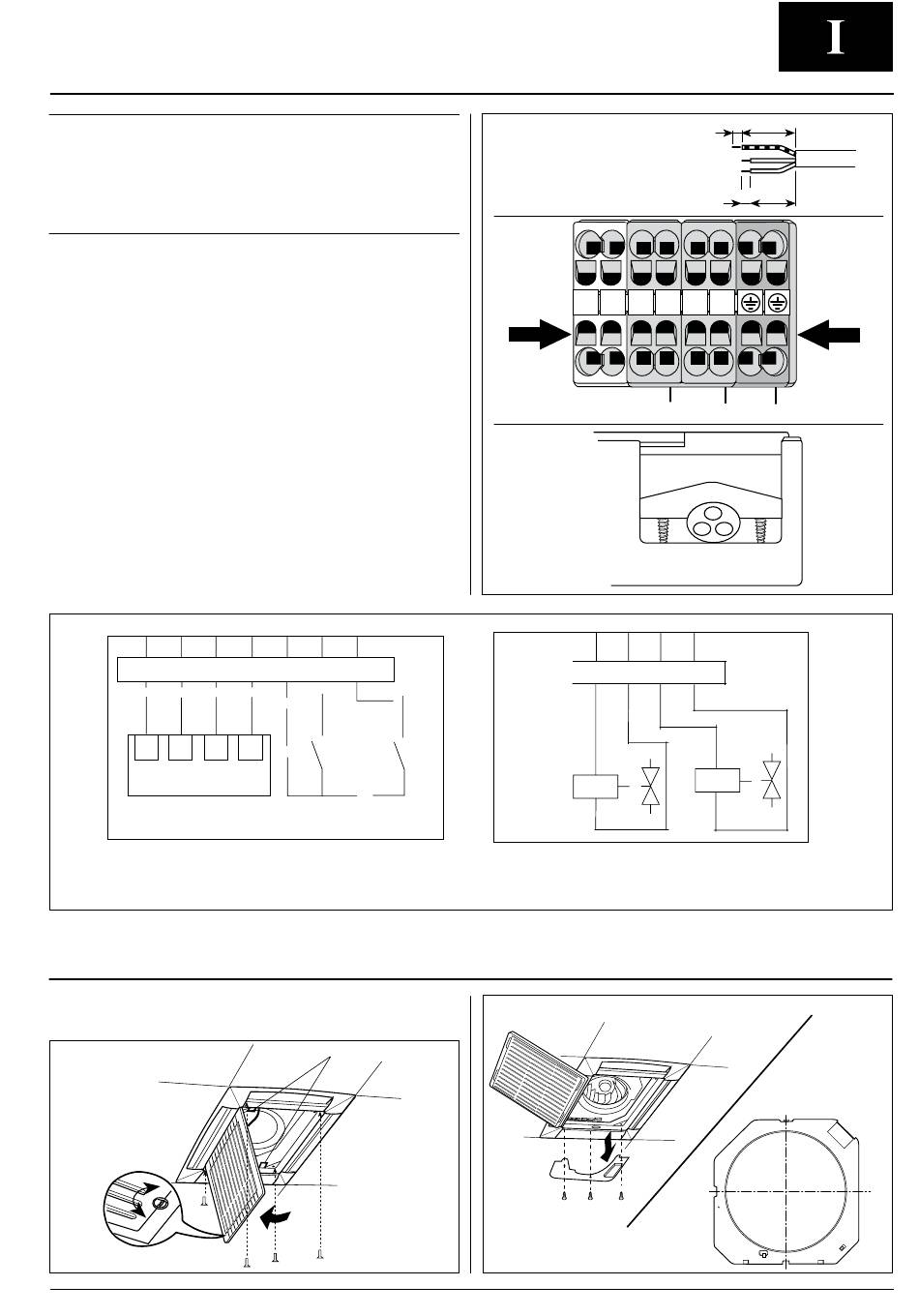

Collegamento alimentazione Satellite e 42N

IMPORTANTE:
• In base all'unità su cui si sta operando, fare riferimento al suo
manuale e seguire le indicazioni di sicurezza
• Eseguire il collegamento di messa a terra prima dei collegamenti
elettrici.
• Togliere l'alimentazione elettrica a tutti i circuiti prima di accedere
alle parti elettriche.
• Prima di collegare il cavo all'alimentazione elettrica, individuare
la linea L ed il neutro N, quindi eseguire i collegamenti come
indicato sullo schema elettrico.
• Con l'aiuto di un piccolo cacciavite a taglio, fare leva in una delle
posizioni indicate con la freccia.
A contatto aperto, inserire il cavo.
Estrarre il cacciavite e verificare la buona tenuta della
connessione.
• Assisurarsi che il collegamento alla rete elettrica sia effettuato
attraverso un interruttore onnipolare con apertura dei contatti di
almeno 3 mm.
• Tutti i cavi di collegamento con il ventilconvettore, inclusi i
relativi accessori, devono essere di tipo
H05 VVF con isolamento in PVC in accordo alla norma
EN 60335-2-40.
• Per l'alimentazione elettrica dell'unità, si raccomanda di
utilizzare cavi di sezione minima di 2,5 mm
• Nelle unità Cassette, utilizzare i morsetti L e N come indicato in
Fig1, se previste le resistenze elettriche, l'alimentazione deve
essere sdoppiata rispettando la sezione dei cavi riportata in
tabella.
• Far passare e serrare il cavo di alimentazione dall'apposito
pressacavo.
C
G
P
G
C
P
Schema elettrico contatti ausiliari
WS: contatto finestra
ECO: contatto ECO

Quadro elettrico Cassette

Agendo sulle due viti in figura, abbassare la griglia.
Per rimuovere la copertura metallica, svitare le ulteriori 3 o 4 viti,
come da disegno.
.
2
1
I
2
3
1
1
I
2
2
1
1
WS
ECO
Spelatura cavo di alimentazione
N N L L
HW CW
230 V - 1 - 50/60 Hz / min. 198V - max. 264V
N HW N CW
1
HW
Schema elettrico valvole
HW: valvola caldo
CW: valvola freddo
Cassette Small
I TA L I A N O
10
120
10 100
1
CW
Cassette Large
I - 3
