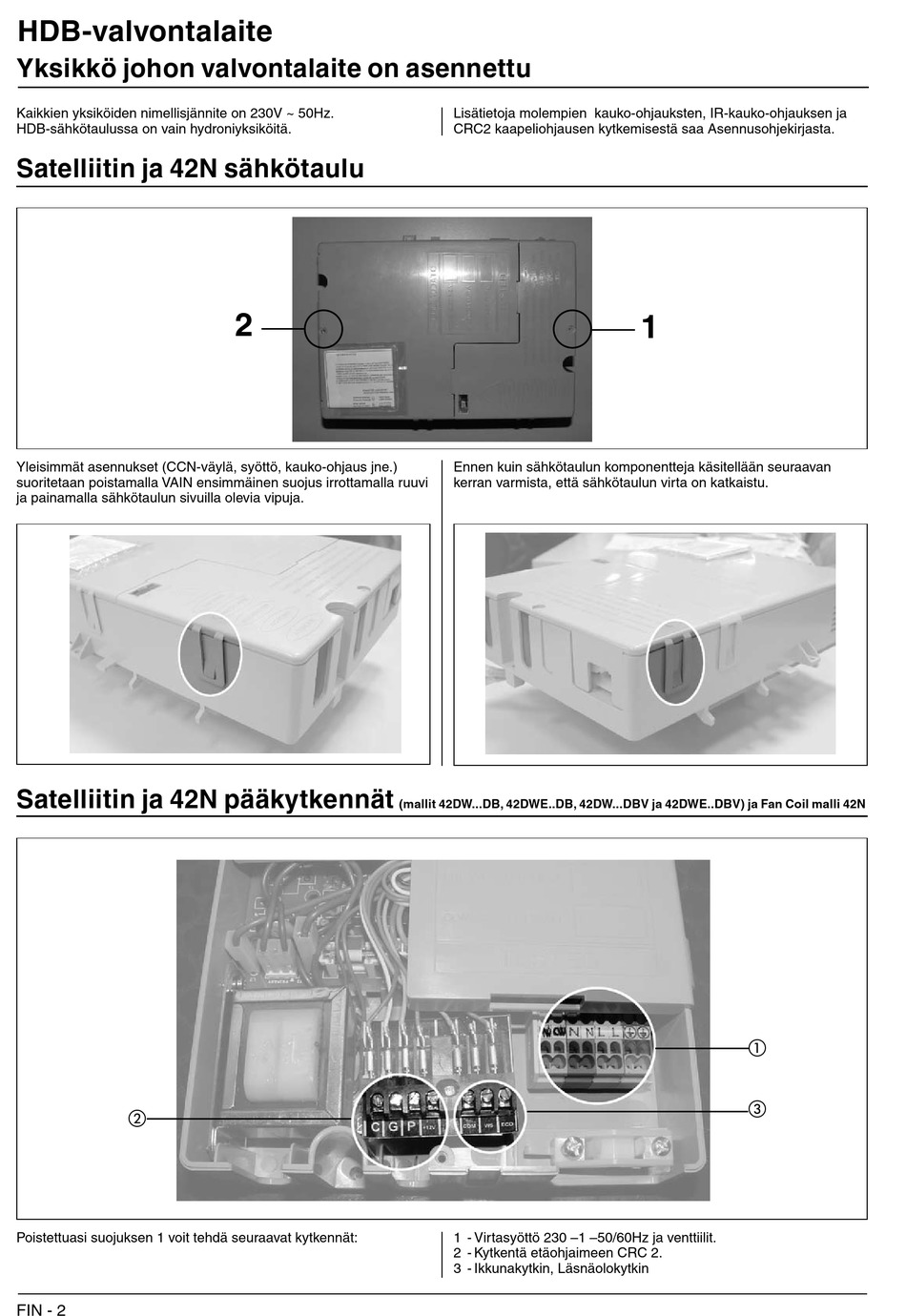

HDB-valvontalaite
Yksikkö johon valvontalaite on asennettu
Kaikkien yksiköiden nimellisjännite on 230V ~ 50Hz.
HDB-sähkötaulussa on vain hydroniyksiköitä.
Satelliitin ja 42N sähkötaulu
Yleisimmät asennukset (CCN-väylä, syöttö, kauko-ohjaus jne.)
suoritetaan poistamalla VAIN ensimmäinen suojus irrottamalla ruuvi
ja painamalla sähkötaulun sivuilla olevia vipuja.
Satelliitin ja 42N pääkytkennät

Poistettuasi suojuksen 1 voit tehdä seuraavat kytkennät:
FIN - 2
2
(mallit 42DW...DB, 42DWE..DB, 42DW...DBV ja 42DWE..DBV) ja Fan Coil malli 42N
Lisätietoja molempien kauko-ohjauksten, IR-kauko-ohjauksen ja
CRC2 kaapeliohjausen kytkemisestä saa Asennusohjekirjasta.
Ennen kuin sähkötaulun komponentteja käsitellään seuraavan
kerran varmista, että sähkötaulun virta on katkaistu.
1 - Virtasyöttö 230 –1 –50/60Hz ja venttiilit.
2 - Kytkentä etäohjaimeen CRC 2.
3 - Ikkunakytkin, Läsnäolokytkin
1


