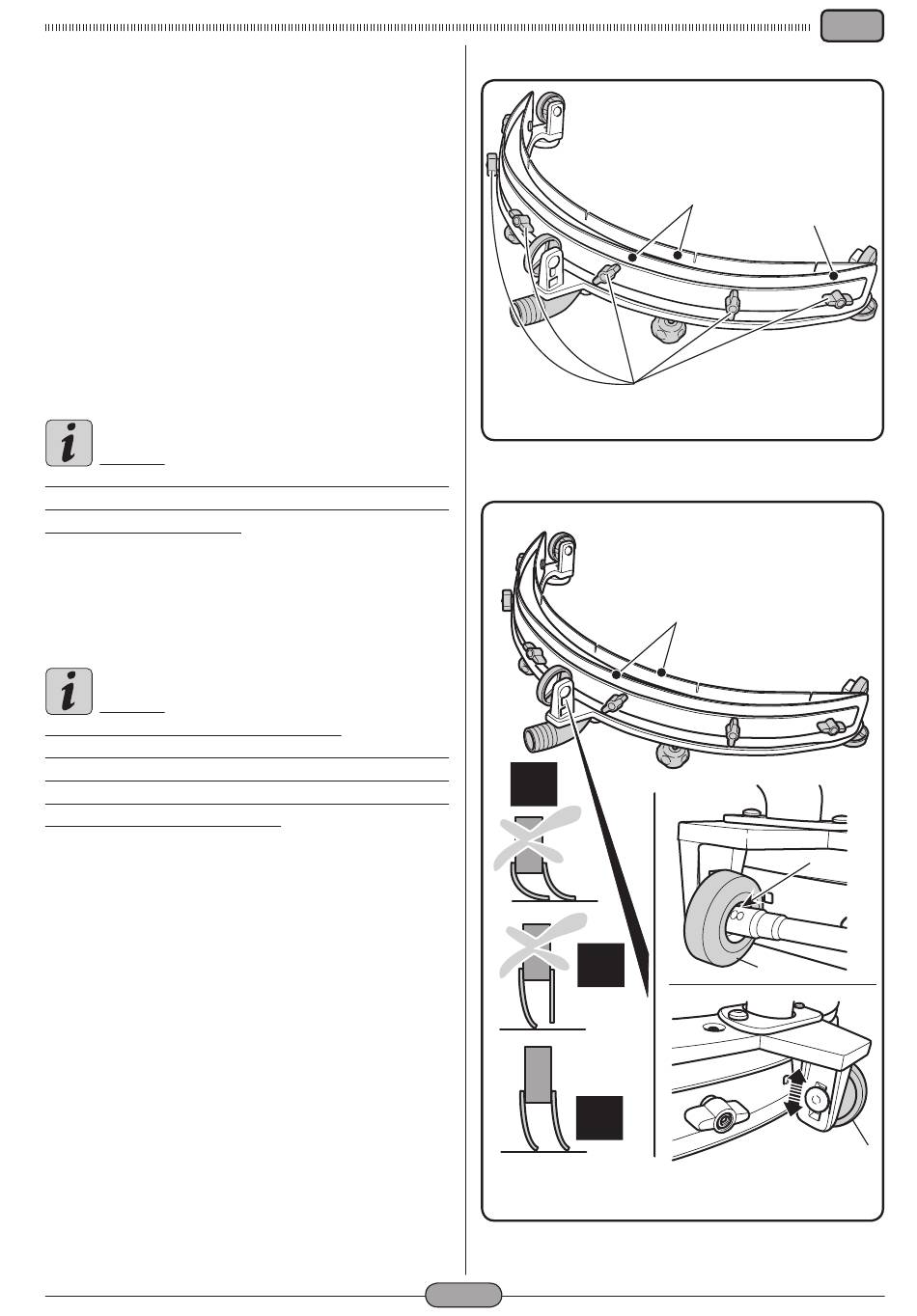

11.1.f - Substituição das partes em
borracha do mecanismo lim-
pador (Fig. 19)
Quando o processo de secagem do piso re-
vela-se mais demorado e difícil ou quando,
após a secagem, permanecem vestígios de
água no piso é necessário verificar o estado
de desgaste das partes em borracha do me-
canismo limpador (1):
- Extraia o mecanismo (1) assim como in-
dicado no parágrafo "Processo de lava-
gem do mecanismo limpador".
- Desaperte os suportes de fixação (2) e
remova as partes em borracha (3).
NOTA:
Quando somente um lado das partes em
borracha (3) estiver desgastado, é possível
virá-las (uma só vez).
- Substitua ou vire as partes em borracha
(3), prestando atenção para não inverter
nenhuma posição.
- Monte novamente todos os componentes
após o término.
NOTA:
Existem dois tipos de borrachas:
Borrachas naturais para todos os tipos de
pisos e borrachas sintéticas (de poliuretano)
para executar limpeza dos pisos de oficinas
mecânicas, sujos de óleo.
11.1.g - Configuração de incidência
do limpador (Fig. 20)
- Abaixe o limpador utilizando a alavanca
correta.
- Inicie a unidade de sucção e avance em
alguns metros antes de parar a máquina
de sucção.
- Cheque o ângulo de incidência das bor-
rachas (1) no chão.
Fig. A = muito amassada
Fig. B = muito alta
Fig. C = posição correta.
- Retire o limpador da máquina.
- Para configurar, afrouxe os parafusos (2)
no volante (3) e mova o volante vertical-
mente na abertura; ao elevar o volante,
o ângulo de incidência aumenta, vice-
versa, diminui.
