Conocimiento De La Máquina - RCM BIT 391CB Gebrauch Und Wartung

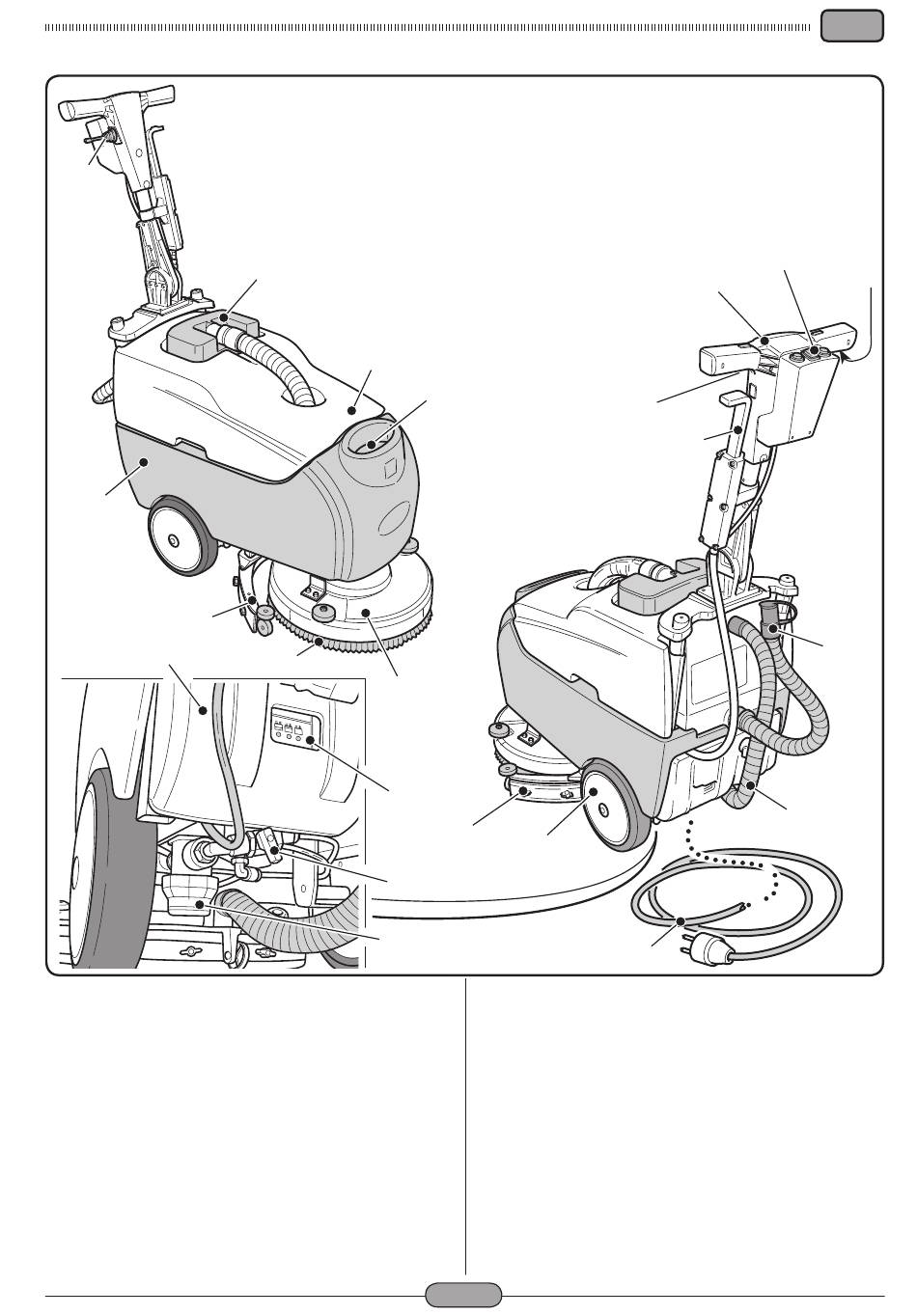

5.1 CONOCIMIENTO DE LA MÁQUINA
5
9
14
17
1) Manillar-guía.
2) Panel de mandos.
3) Palanca de activación de la fregadora-
secadora.
4) Palancas de accionado rotación cepillos
y/o suministro de agua.
5) Palancas de rotación posición del mani-
llar.
6) Depósito agua de retorno.
7) Tapa depósito agua de retorno.
8) Cable de alimentación (sólo para Versión C).
9) Depósito de agua limpia.
7
6
10
13
12
18
19
20
14
11
10) Orificio de llenado agua limpia.
11) Ruedas.
12) Brida de rotación del cepillo.
13) Cepillo.
14) Fregadora-secadora.
15) Tubo descarga agua de retorno.
16) Tubo de aspiración agua de la fregadora-secadora
17) Cargador de baterías (sólo para la Versión CB).
18) Indicador de carga de baterías (sólo para
Versión CB).
19) Grifo para regulación de agua.
20) Filtro de agua.
ES-11
(Fig. 7)
2
1
4
3
16
8
ES
4
15
Fig. 7
