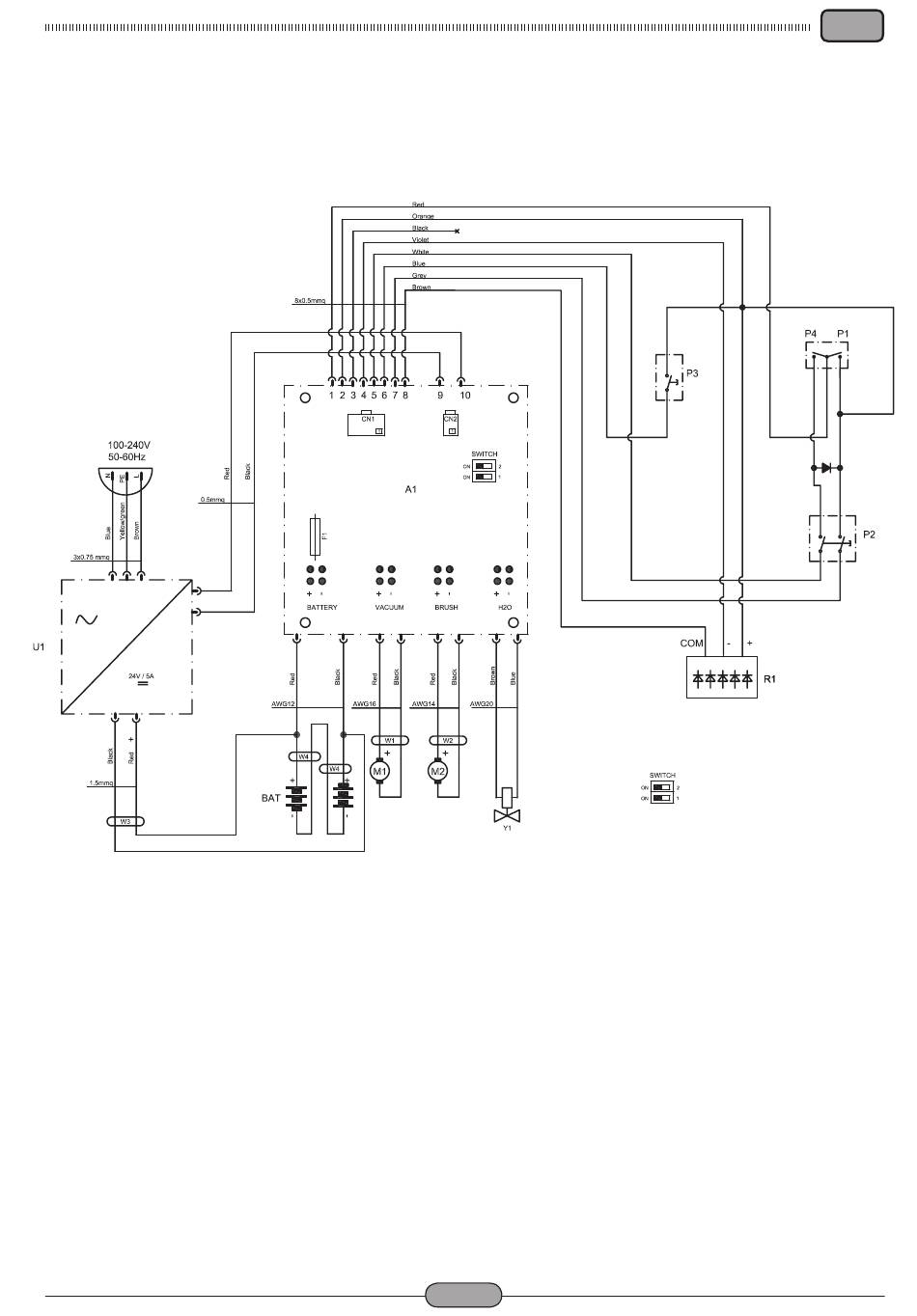

Elektrische Schaltpläne - RCM BIT 391CB Gebrauch Und Wartung

Ausführung CB
A1 ........................Elektronische Schaltkarte
BAT ......................................Batterie 2x12V
U1 .................................Batterieladegerät 5A
Y1 .............................................Elektroventil
F1 ............................Schmelzsicherung 30A
M1 ...........................................Ansaugmotor
M2 ...........................................Bürstenmotor
P1 ....................................... Bürstenschalter
P2 ............................................ Bürstentaste
P3 ..............................Schalter des Saugers
P4 ...............Bürstenschalter + Magnetventil
R1 ........................................... Leeranzeiger
CN1 .......................................Lenkerstecker
CN2 ...............................Batterieladestecker
ELEKTRISCHE SCHALTPLÄNE
Red .........................................................Rot
Orange ............................................ Orange
Black ..............................................Schwarz
Violet ................................................. Violett
White ...................................................Weiß
Blue ...................................................... Blau
Grey .................................................... Grau
Brown ................................................Braun
Yellow ..................................................Gelb
Green .................................................. Grün
DE-27
DE
