RCM BIT 391CB Gebrauch Und Wartung Seite 110

DE

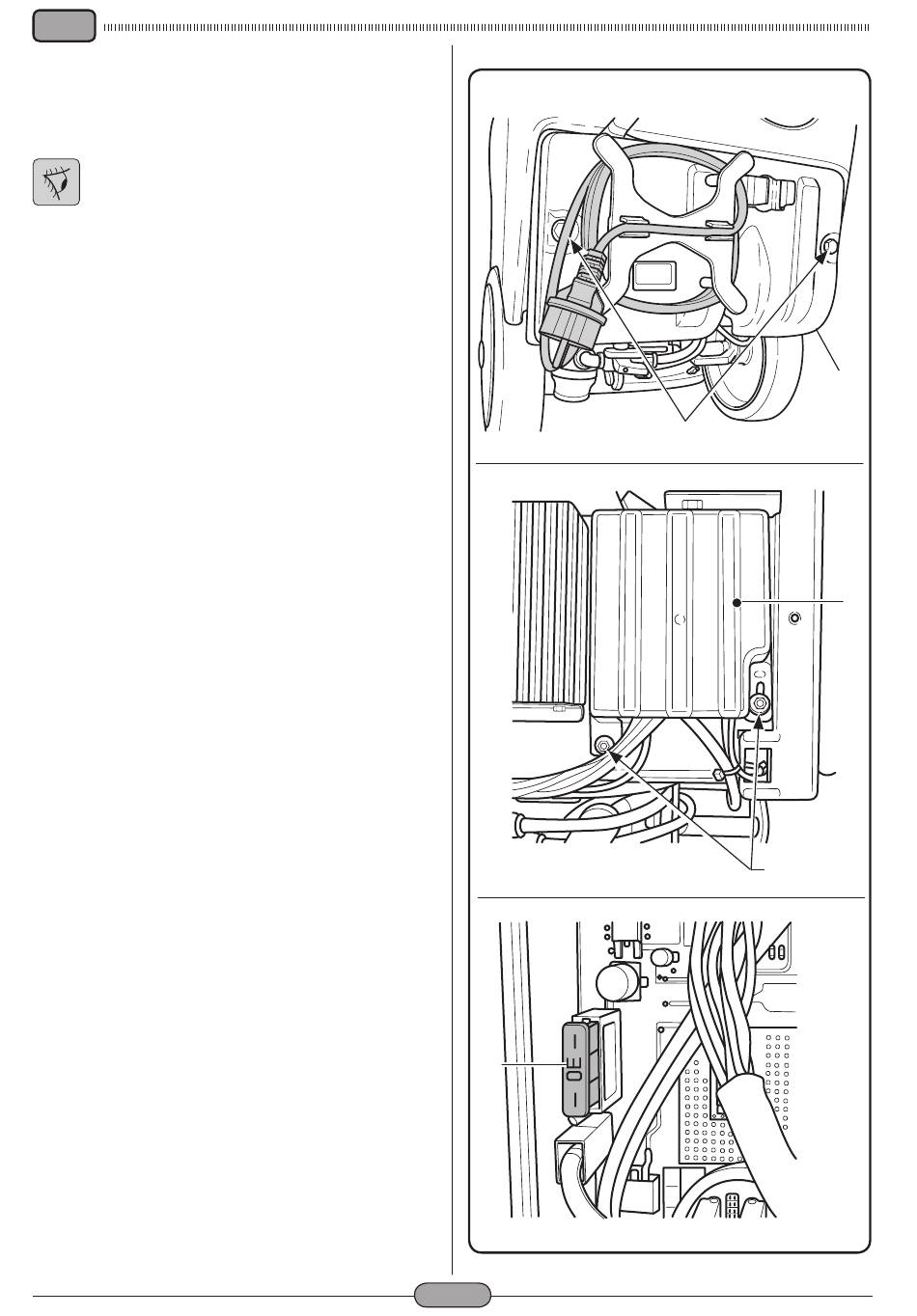

11.1.h - Auswechselung der Siche-
rungen (nur Ausführung CB)
(Abb. 20)
HINWEIS:
Ersetzen Sie
Schmelzsicherungen mit einer gleicher
Amperezahl.
- Die beiden Schrauben (1) des äußeren
Gehäuses (2) lösen und das Gehäuse
abnehmen.
- Die beiden Schrauben (3) des Deckels
(4) der elektronischen Steuerkarte lösen
und den Deckel abnehmen.
Sicherung (5) Grün 30A
Allgemeiner Maschinenschutz.
- Den Deckel (4) und das Gehäuse (2) wie-
der anbringen und dabei in umgekehrter
Reihenfolge vorgehen.
die durchgebrannten
5
DE-24
2
1
4
3
Fig. 21
Abb. 21
