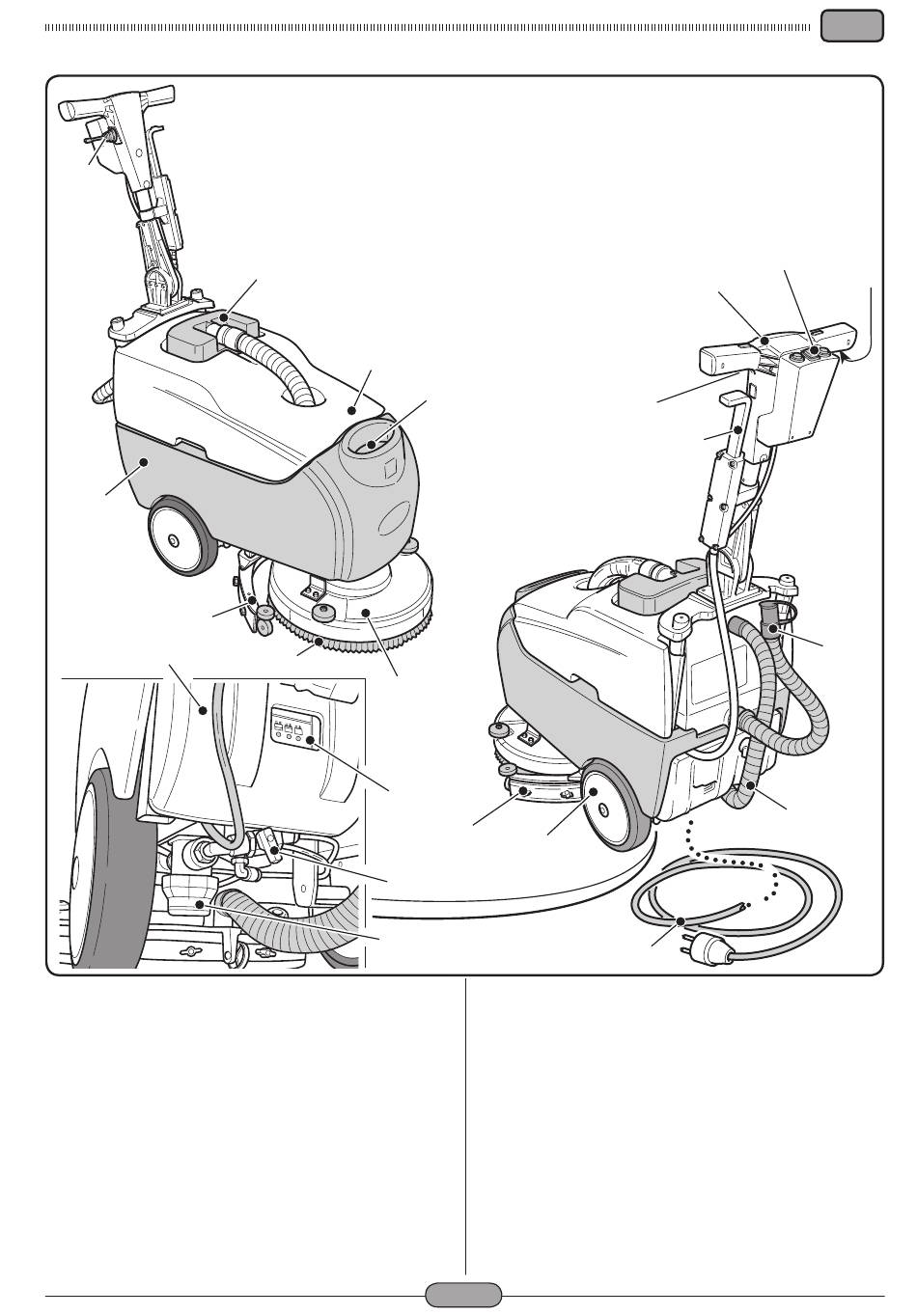

5.1 CONNAISSANCE DE LA MACHINE

5
9
14
17
1) Manche de conduite
2) Tableaux de commandes
3) Levier d'actionnement de la raclette.
4) Levier démarrage rotation brosse et/ou
distribution eau.
5) Levier de rotation de la position du manche.
6) Réservoir d'eau de récupération.
7) Couvercle du réservoir d'eau de récupération.
8) Câble d'alimentation
(seulement pour la version C).
9) Réservoir d'eau propre.
10)Ouverture remplissage de l'eau propre.
7
6
10
13
12
18
19
20
14
11
11) Roues.
12) Bride de rotation de la brosse.
13) Brosse.
14) Raclette.
15) Tuyau de vidange de l'eau de récupération.
16) Tuyau d'aspiration de l'eau depuis la raclette.
17) Chargeur de batteries
(seulement pour la version CB).
18) Indicateur de charge de la batterie
(seulement pour la version CB).
19)Robinet de réglage de l'eau.
20) Filtre de l'eau.
FR-11
(Fig. 7)
2
1
4
3
16
8
FR
4
15
Fig. 7
