Version CB

A1 ...................................Fiche électronique
BAT ......................................Batterie 2x12V
U1 ...........................Chargeur de batterie 5A
Y1 .............................................Electrovalve
F1 ............................................ Fusible 30 A
M1 .....................................Moteur aspiration
M2 ......................................... Moteur brosse
P1 ..................................Interrupteur brosse
P2 ......................................... Bouton brosse
P3 ............................. Interrupteur aspiration
P4 ......... Interrupteur brosse + électrovanne
R1 .................................Indicateur décharge
CN1 .............................Connecteur poignée
CN2 ........Connecteur chargeur de batteries

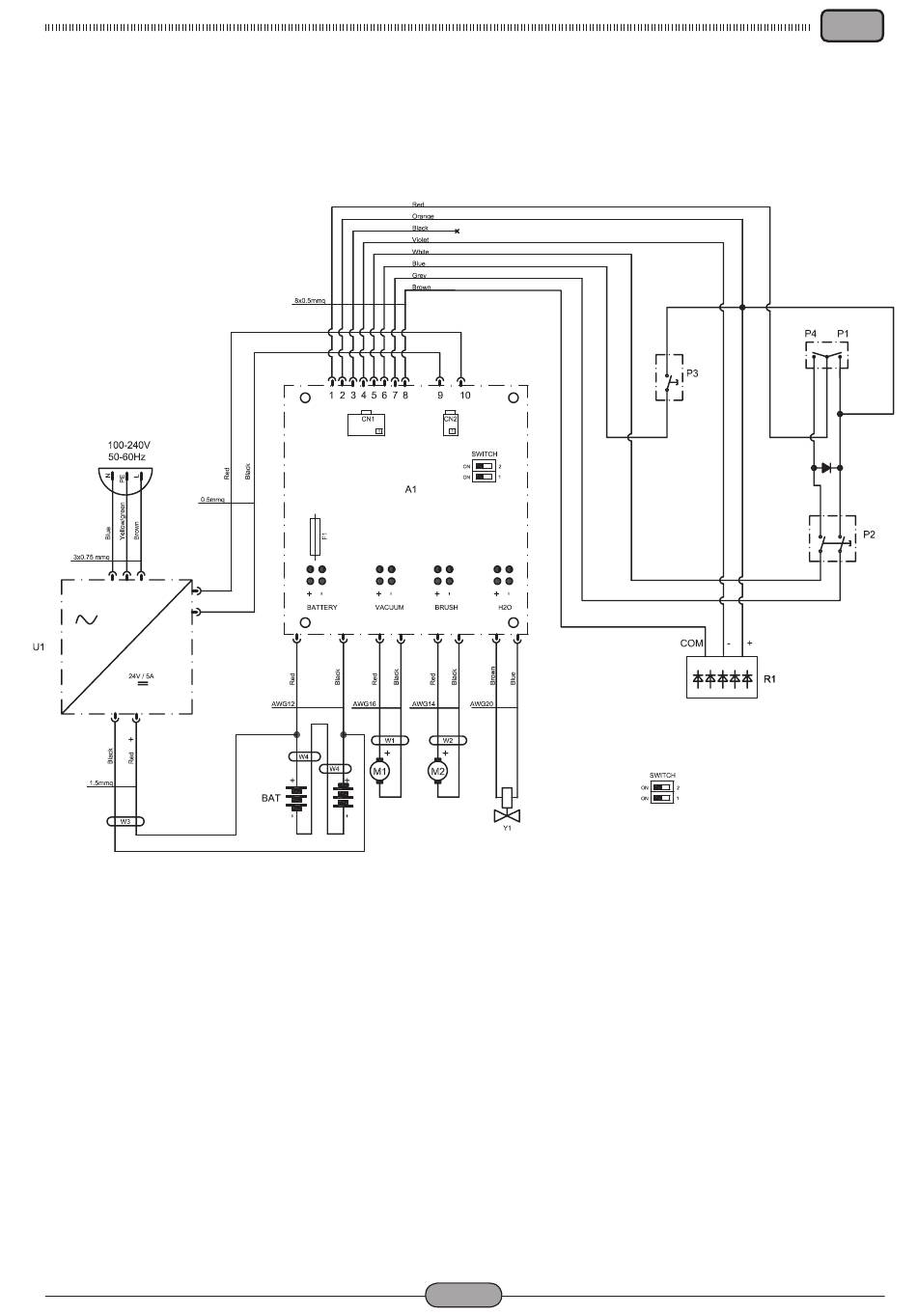

SCHÉMAS ÉLECTRIQUES
FR-27
Red ....................................................Rouge
Orange ............................................. Orange
Black ..................................................... Noir
Violet ................................................... Violet
White ................................................. . Blanc
Blue ......................................................Bleu
Grey .......................................................Gris
Brown ...............................................Marron
Yellow ................................................ Jaune
Green .....................................................Vert
