Schemi Elettrici - RCM BIT 391CB Gebrauch Und Wartung

Versione CB
A1 ...................................Scheda elettronica
BAT ......................................Batteria 2x12V
U1 .....................................Carica batterie 5A
Y1 ...........................................Elettrovalvola
F1 .............................................Fusibile 30A
M1 ..................................Motore aspirazione
M2 ......................................Motore spazzola
P1 ...................................Selettore spazzola
P2 ................................... Pulsante spazzola
P3 ........................... Interruttore aspirazione
P4 ......... Selettore spazzola + elettrovalvola
R1 ..................................... Indicaore scarica
CN1 ......................... Connettore maniglione
CN2 .....................Connettore caricabatterie

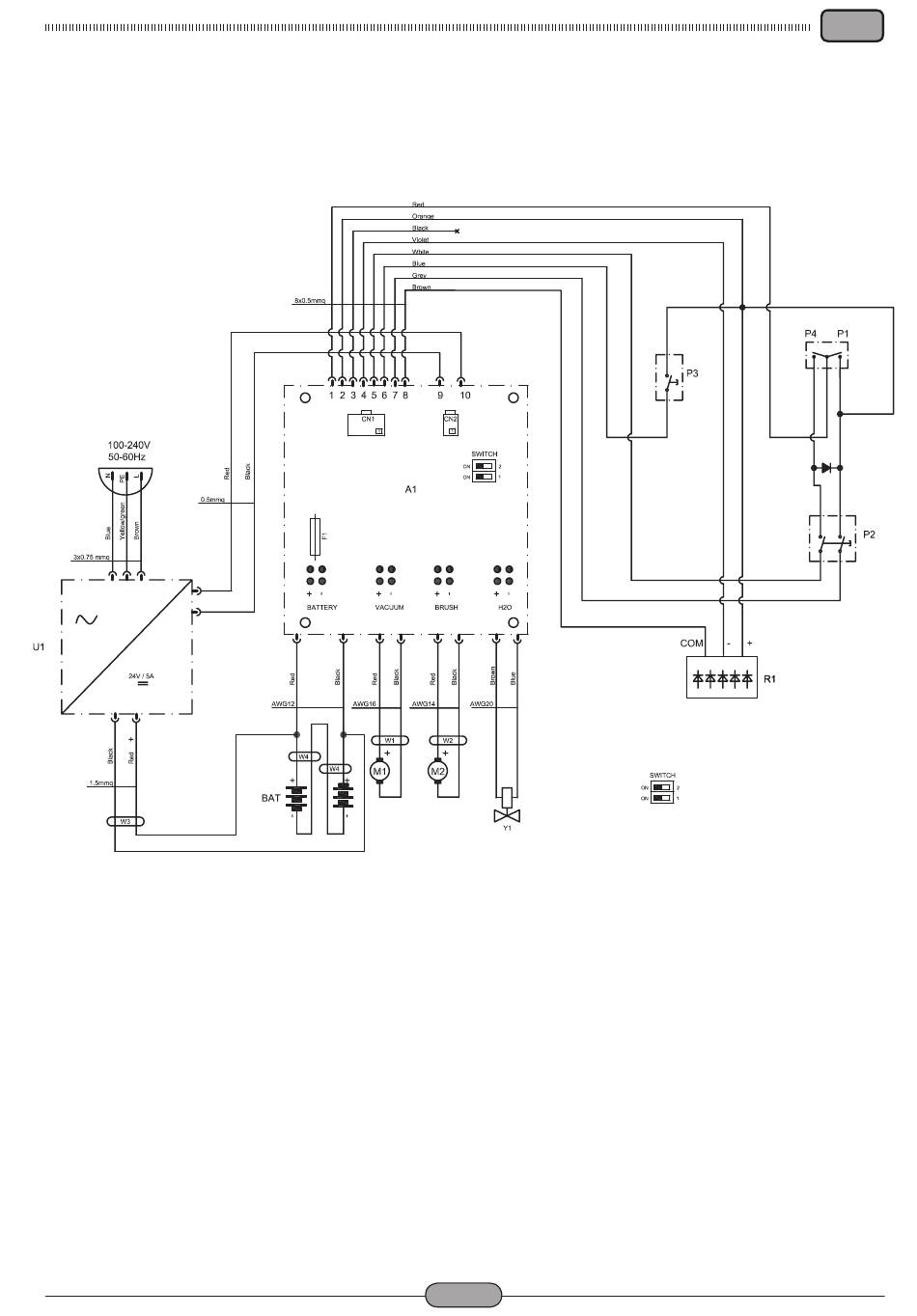

SCHEMI ELETTRICI

Red .................................................... Rosso
Orange ........................................ Arancione
Black ....................................................Nero
Violet ................................................... Viola
White ................................................ Bianco
Blue ........................................................ Blu
Grey ...................................................Grigio
Brown ............................................Marrone
Yellow ................................................ Giallo
Green ................................................. verde
