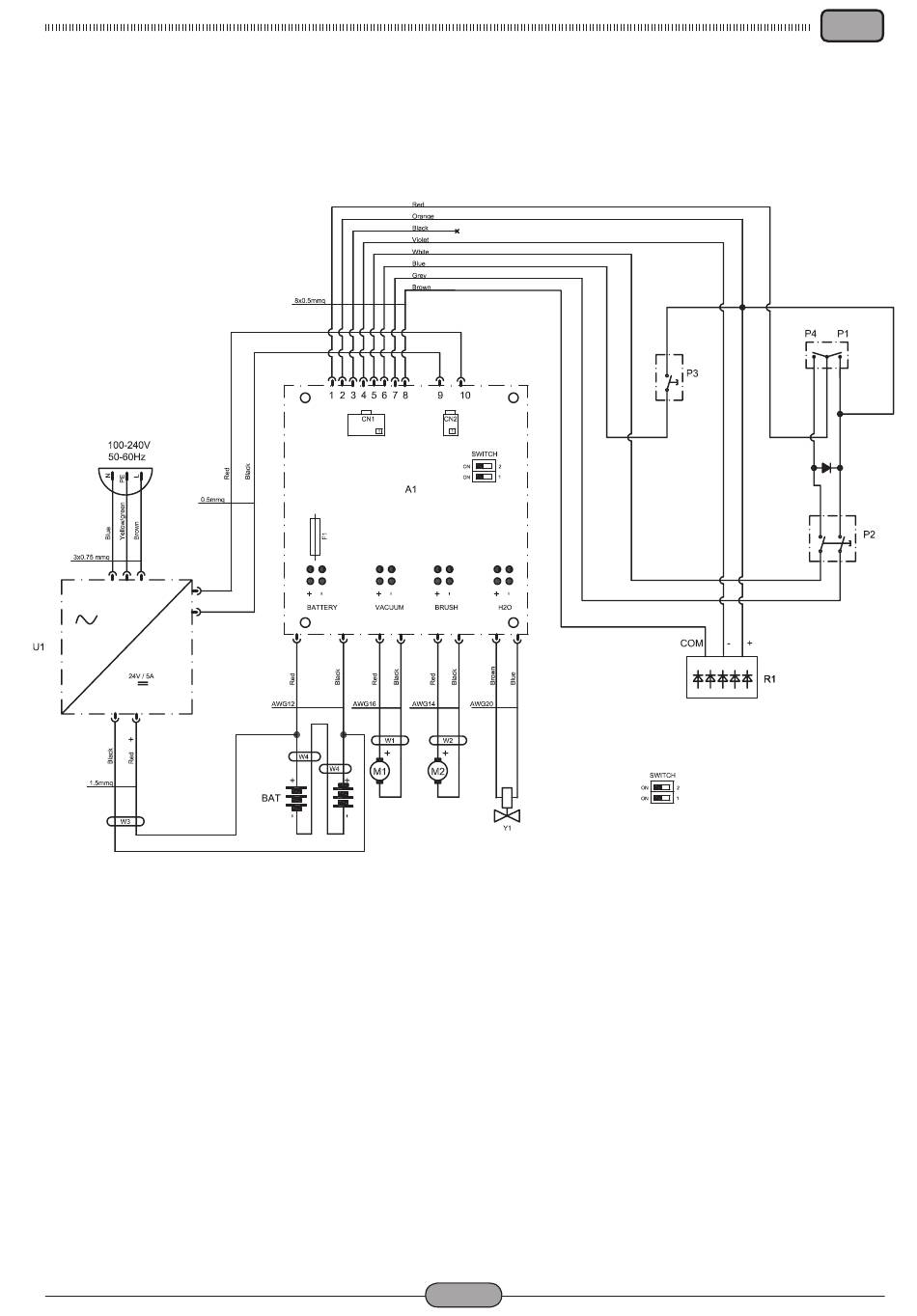

Esquemas Eléctricos - RCM BIT 391CB Gebrauch Und Wartung

Versión CB
A1 ..................................... Ficha electrónica
BAT ..................................Batería de 2x12V
U1 ..........................Cargador de baterías 5A
Y1 ..........................................Electroválvula
F1 ........................................ Fusible de 30A
M1 .................................Motor de aspiración
M2 ...................................... Motor del cepillo
P1 ...............................Interruptor del cepillo
P2 ........................................Botón escobilla
P3 .............................. Interruptor aspiración
P4 .......... Interruptor cepillo + electroválvula
R1 .............................Indicador de descarga
CN1 .................................. Conector manilla
CN2 ....................Conector recarga baterías
ESQUEMAS ELÉCTRICOS
ES-27
Red ........................................................Rojo
Orange .............................................Naranja
Black ...................................................Negro
Violet ................................................. Violeta
White ................................................. Blanco
Blue ....................................................... Azul
Grey .......................................................Gris
Brown ...............................................Marrón
Yellow ............................................. Amarillo
Green ..................................................Verde
ES
