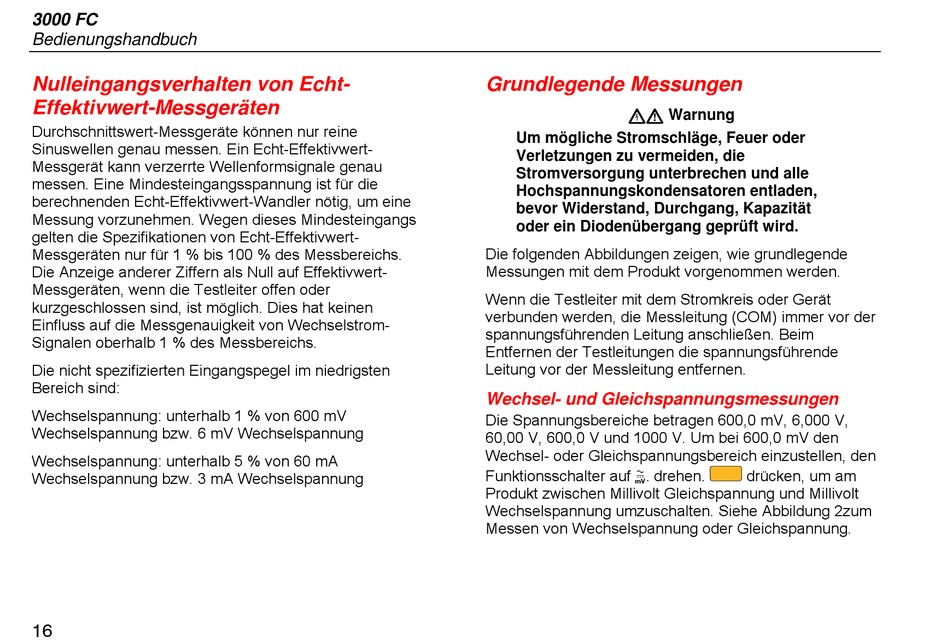

3000 FC
Bedienungshandbuch
Nulleingangsverhalten von Echt-
Effektivwert-Messgeräten
Durchschnittswert-Messgeräte können nur reine
Sinuswellen genau messen. Ein Echt-Effektivwert-
Messgerät kann verzerrte Wellenformsignale genau
messen. Eine Mindesteingangsspannung ist für die
berechnenden Echt-Effektivwert-Wandler nötig, um eine
Messung vorzunehmen. Wegen dieses Mindesteingangs
gelten die Spezifikationen von Echt-Effektivwert-
Messgeräten nur für 1 % bis 100 % des Messbereichs.
Die Anzeige anderer Ziffern als Null auf Effektivwert-
Messgeräten, wenn die Testleiter offen oder
kurzgeschlossen sind, ist möglich. Dies hat keinen
Einfluss auf die Messgenauigkeit von Wechselstrom-
Signalen oberhalb 1 % des Messbereichs.
Die nicht spezifizierten Eingangspegel im niedrigsten
Bereich sind:
Wechselspannung: unterhalb 1 % von 600 mV
Wechselspannung bzw. 6 mV Wechselspannung
Wechselspannung: unterhalb 5 % von 60 mA
Wechselspannung bzw. 3 mA Wechselspannung
16
Grundlegende Messungen
Warnung
Um mögliche Stromschläge, Feuer oder
Verletzungen zu vermeiden, die
Stromversorgung unterbrechen und alle
Hochspannungskondensatoren entladen,
bevor Widerstand, Durchgang, Kapazität
oder ein Diodenübergang geprüft wird.
Die folgenden Abbildungen zeigen, wie grundlegende
Messungen mit dem Produkt vorgenommen werden.
Wenn die Testleiter mit dem Stromkreis oder Gerät
verbunden werden, die Messleitung (COM) immer vor der
spannungsführenden Leitung anschließen. Beim
Entfernen der Testleitungen die spannungsführende
Leitung vor der Messleitung entfernen.
Wechsel- und Gleichspannungsmessungen
Die Spannungsbereiche betragen 600,0 mV, 6,000 V,
60,00 V, 600,0 V und 1000 V. Um bei 600,0 mV den
Wechsel- oder Gleichspannungsbereich einzustellen, den
Funktionsschalter auf
drehen.
.
Produkt zwischen Millivolt Gleichspannung und Millivolt
Wechselspannung umzuschalten. Siehe Abbildung 2zum
Messen von Wechselspannung oder Gleichspannung.
drücken, um am
