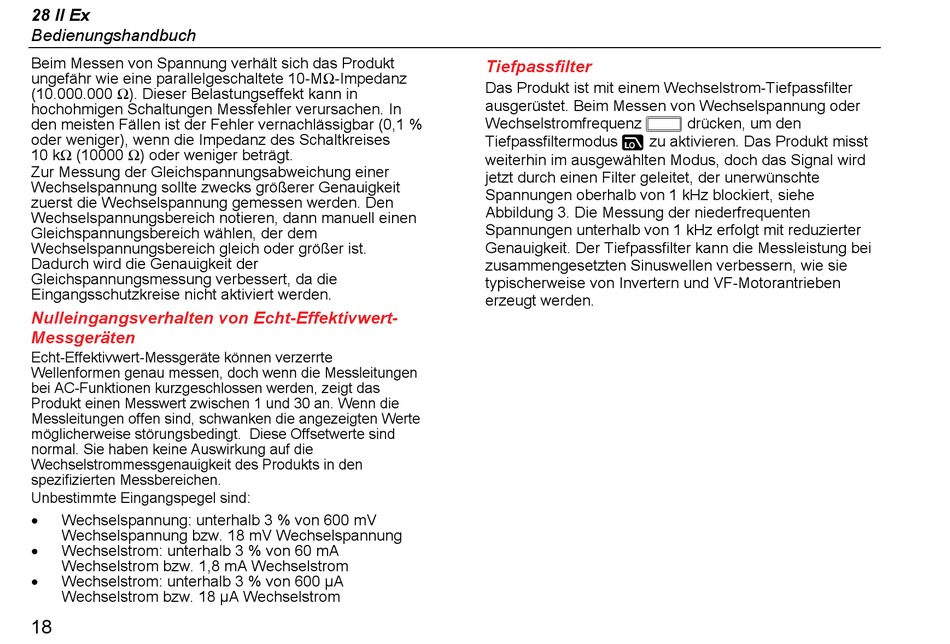

28 II Ex
Bedienungshandbuch
Beim Messen von Spannung verhält sich das Produkt
ungefähr wie eine parallelgeschaltete 10-MΩ-Impedanz
(10.000.000 Ω). Dieser Belastungseffekt kann in
hochohmigen Schaltungen Messfehler verursachen. In
den meisten Fällen ist der Fehler vernachlässigbar (0,1 %
oder weniger), wenn die Impedanz des Schaltkreises
10 kΩ (10000 Ω) oder weniger beträgt.
Zur Messung der Gleichspannungsabweichung einer
Wechselspannung sollte zwecks größerer Genauigkeit
zuerst die Wechselspannung gemessen werden. Den
Wechselspannungsbereich notieren, dann manuell einen
Gleichspannungsbereich wählen, der dem
Wechselspannungsbereich gleich oder größer ist.
Dadurch wird die Genauigkeit der
Gleichspannungsmessung verbessert, da die
Eingangsschutzkreise nicht aktiviert werden.
Nulleingangsverhalten von Echt-Effektivwert-
Messgeräten
Echt-Effektivwert-Messgeräte können verzerrte
Wellenformen genau messen, doch wenn die Messleitungen
bei AC-Funktionen kurzgeschlossen werden, zeigt das
Produkt einen Messwert zwischen 1 und 30 an. Wenn die
Messleitungen offen sind, schwanken die angezeigten Werte
möglicherweise störungsbedingt. Diese Offsetwerte sind
normal. Sie haben keine Auswirkung auf die
Wechselstrommessgenauigkeit des Produkts in den
spezifizierten Messbereichen.
Unbestimmte Eingangspegel sind:
Wechselspannung: unterhalb 3 % von 600 mV
Wechselspannung bzw. 18 mV Wechselspannung
Wechselstrom: unterhalb 3 % von 60 mA
Wechselstrom bzw. 1,8 mA Wechselstrom
Wechselstrom: unterhalb 3 % von 600 μA
Wechselstrom bzw. 18 μA Wechselstrom
18

Tiefpassfilter

Das Produkt ist mit einem Wechselstrom-Tiefpassfilter
ausgerüstet. Beim Messen von Wechselspannung oder
Wechselstromfrequenz  drücken, um den
Tiefpassfiltermodus K zu aktivieren. Das Produkt misst
weiterhin im ausgewählten Modus, doch das Signal wird
jetzt durch einen Filter geleitet, der unerwünschte
Spannungen oberhalb von 1 kHz blockiert, siehe
Abbildung 3. Die Messung der niederfrequenten
Spannungen unterhalb von 1 kHz erfolgt mit reduzierter
Genauigkeit. Der Tiefpassfilter kann die Messleistung bei
zusammengesetzten Sinuswellen verbessern, wie sie
typischerweise von Invertern und VF-Motorantrieben
erzeugt werden.
