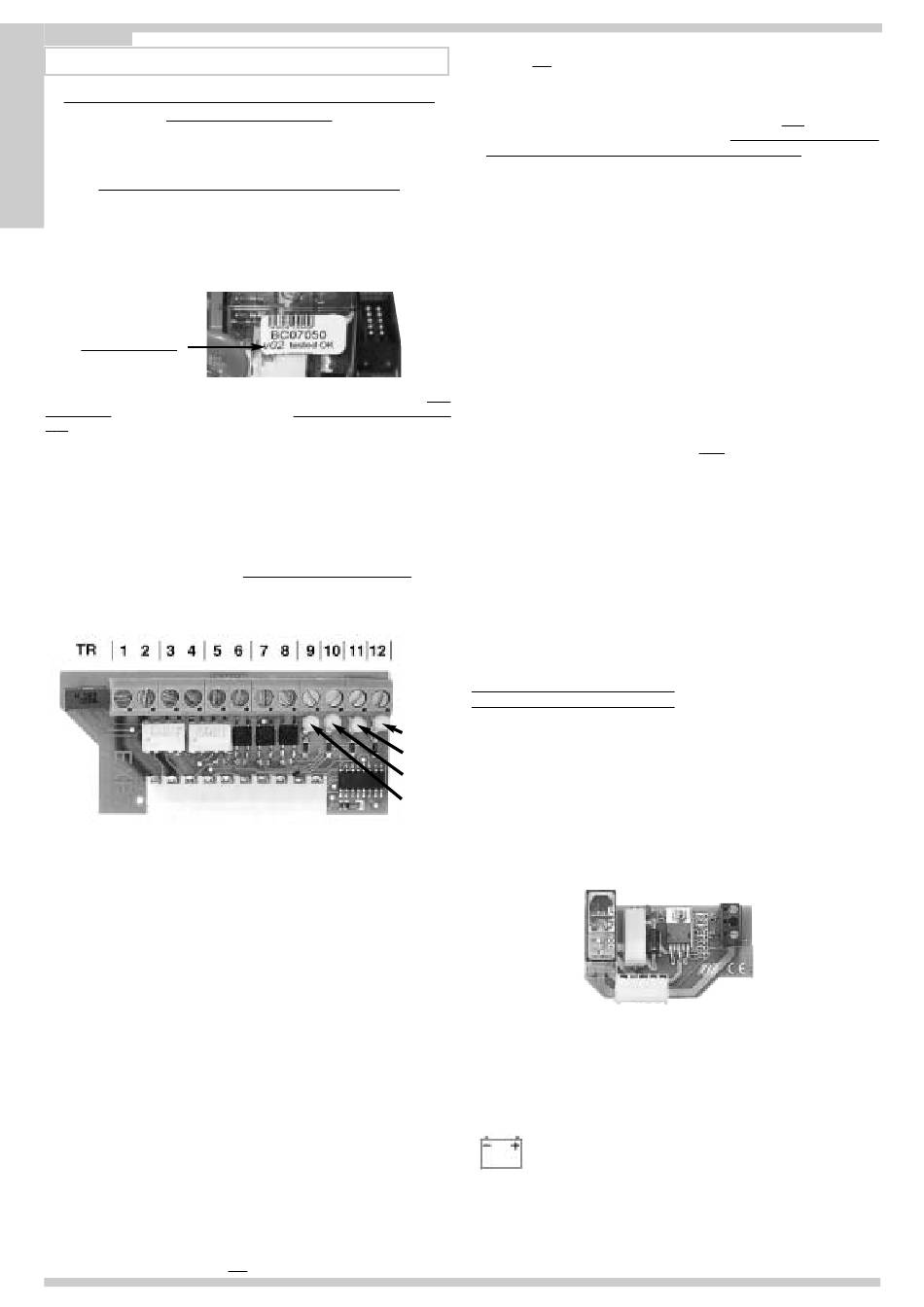

FUNZIONI AGGIUNTIVE CON SCHEDA
A
N
!! INNESTARE LA SCHEDA EXP IN ASSENZA DI CORRENTE !!
O
LEGENDA
ATTENZIONE: Prima di collegare il morsetto n°11, dedicato ad una eventuale costa di
sicurezza in apertura, verificare che la versione del software della scheda di comando
sia:
- per la scheda di comando KS2 12/24v => v.02 o successive.
versione del software
Nel caso in cui la versione del software sia precedente a quella indicata NON
COLLEGARE al morsetto n°11 alcun accessorio - LASCIARE LIBERO il morsetto
n°11.
TR => Trimmer di regolazione tempo luce di cortesia
1-2 => KS2 12V - Alimentazione 12Vdc per fotocellule, fotocoste, ecc....
1-2 => KS2 24V - Alimentazione 24Vdc per fotocellule, fotocoste, ecc....
3-4 => Contatto semaforo 1
5-6 => Contatto semaforo 2
7-8 => Contatto luce di cortesia
9 => Contatto Fotocellula 2 (NC)
10 => Comando apertura pedonale (NO)
11 => Contatto costa in apertura (NC) (ATTENZIONE - vedi nota superiore)
12 => Comune
SEGNALAZIONI LED SCHEDA
D2 segnalazione contatto fotocellula 2
D3 segnalazione contatto comando pedonale
D4 segnalazione contatto costa
D5 presenza tensione
N.B.: Per un corretto funzionamento i LED D2, D4 e D5 devono essere sempre
accesi.
PULSANTE APERTURA PEDONALE (10-12)
Comando dedicato ad un'apertura parziale e alla sua richiusura.
Quando il cancello è aperto parzialmente dal comando pedonale non è possibile eseguire
l'apertura totale. È necessario che il cancello venga richiuso per poterlo poi aprire
totalmente.
Tramite DIP 5 è possibile scegliere la modalità di funzionamento del pulsante di comando
pedonale,
Se DIP5 su OFF => Esegue un comando ciclico dei comandi apre-stop-chiude-stop-
apreecc.
Se DIP5 su ON => Esegue l'apertura a cancello chiuso. Se azionato durante il movimento
di apertura non ha effetto. Se azionato a cancello aperto lo chiude e
durante la chiusura se azionato lo fa riaprire.
PROCEDURA DI APPRENDIMENTO APERTURA PEDONALE (#)
PUÓ ESSERE ESEGUITA IN 2 MODALITÀ:
MODALITÀ 1 - CON ENCODER (DIP 7 ON)
MODALITÀ 2 - CON SENSORE DI CORRENTE (DIP 7 OFF)
MODALITÀ 1
A cancello chiuso.
1 - Mettere prima il DIP2 su ON (Il led DL7 lampeggia velocemente) e dopo il DIP1 su
OPTIONALS
EXPANDER
(ACG5471)
EXPANDER
ON (Il led DL7 lampeggia lentamente).
2 - Premere il pulsante pedonale (10-12) => M1 apre.
3 - Premere il pulsante pedonale per arrestare la corsa (definendo così l'apertura del
cancello).
4 - Attendere il tempo che si vuole rimanga aperto (escludibile con il DIP9 su OFF), quindi
premere il pulsante pedonale per avviare la chiusura che verrà eseguita in modalità
veloce e in prossimità della totale chiusura in modalità rallentata.
5 - Al raggiungimento della chiusura rimettere i DIP1 e 2 su OFF.
MODALITÀ 2
A cancello chiuso.
1 - Mettere prima il DIP2 su ON (Il led DL7 lampeggia velocemente) e dopo il DIP1 su ON
(Il led DL7 lampeggia lentamente).
2 - Premere il pulsante pedonale (10-12) => M1 apre ad alta velocita.
3 - Premere il pulsante pedonale per eseguire il rallentamento in apertura.
3 - Premere il pulsante pedonale per arrestare la corsa (definendo cosi l'apertura
pedonale del cancello con rallentamento).
4 - Attendere il tempo che si vuole rimanga aperto (escludibile con il DIP9 su OFF), quindi
premere il pulsante pedonale per avviare la chiusura che verrà eseguita in modalità
veloce e in prossimità della totale chiusura in modalità rallentata.
5 - Al raggiungimento della chiusura rimettere i DIP1 e 2 su OFF.
I tempi di pausa prima di avere la chiusura automatica pedonale del cancello vengono
registrati durante la programmazione.
Il tempo di pausa massimo è di 5 minuti.
Il tempo di pausa è attivabile o disattivabile tramite DIP9 (ON attivo).
Durante l'apertura, se impegnata, inverte il moto in chiusura anche se rimane impegnata.
Durante la chiusura non è attiva. Se non usata, ponticellare i morsetti 11-12.
Durante l'apertura, se intercettata, a fine interposizione inverte in chiusura. Durante la
chiusura, se intercettata, a fine interposizione inverte in apertura.
Questa funzione è particolarmente utile quando si desidera l'immediata chiusura del
cancello una volta passato il netto. Se non usata, ponticellare i morsetti 9-12.
È possibile alimentare la bobina di un relé così da attivare una o più lampade per un
tempo minimo di 1 secondo e massimo di 4 minuti (regolabile tramite il trimmer TR a
bordo della scheda EXPANDER).
Usare relé a 12Vdc per il modello KS2 12V
Usare relé a 24Vdc per il modello KS2 24V
Il relé verrà attivato ad ogni apertura o chiusura.
D5
D4
A cancello chiuso il semaforo è spento.
D3
All'apertura si accende la luce rossa (3-4).
A cancello aperto si accende la luce verde (5-6) e si spegne la luce rossa.
D2
La luce verde rimane accesa fino alla partenza della chiusura automatica.
Alla chiusura del cancello si spegne la luce verde e si accende la luce rossa.
A fine chiusura il semaforo è spento.
Cod. ACG4645 per KS2 12V (1 o 2 motori)
Il tempo di ricarica completa della batteria da 12Vdc 7 Ah (opzionale cod. ACG9510), alla
prima installazione è di 24 ore, con una corrente di carica di 0,03A.
Cod. ACG4648 per KS2 24V (1 o 2 motori)
Il tempo di ricarica completa delle batterie da 12Vdc 2,2Ah (n° 2 pezzi collegati in serie,
opzionale cod. ACG9515), alla prima installazione è di 24 ore, con una corrente di carica
di 0,03A.
ALIMENTAZIONE SPIA DI SEGNALAZIONE STATO BATTERIA
In caso manchi la tensione di rete ed intervenga della batteria di emergenza, questa spia
si accende segnalando la mancanza di rete, e comincia a lampeggiare solo quando la
batteria risulta scarica.
Quando la spia lampeggia la centralina non è più operativa.
Solo al ritorno della tensione di rete la spia si spegne e tutti i comandi vengono ristabiliti
(ovviamente la batteria si ricaricherà solo in presenza della tensione di rete).
CHIUSURA AUTOMATICA PEDONALE
COSTA IN APERTURA (11-12)
FOTOCELLULA 2 (9-12)
LUCE DI CORTESIA (7-8)
GESTIONE SEMAFORO
SCHEDA DI CARICA BATTERIA
(COM-SIGNAL BATTERY)
