QUADRO ELETTRONICO KS 2 12-24

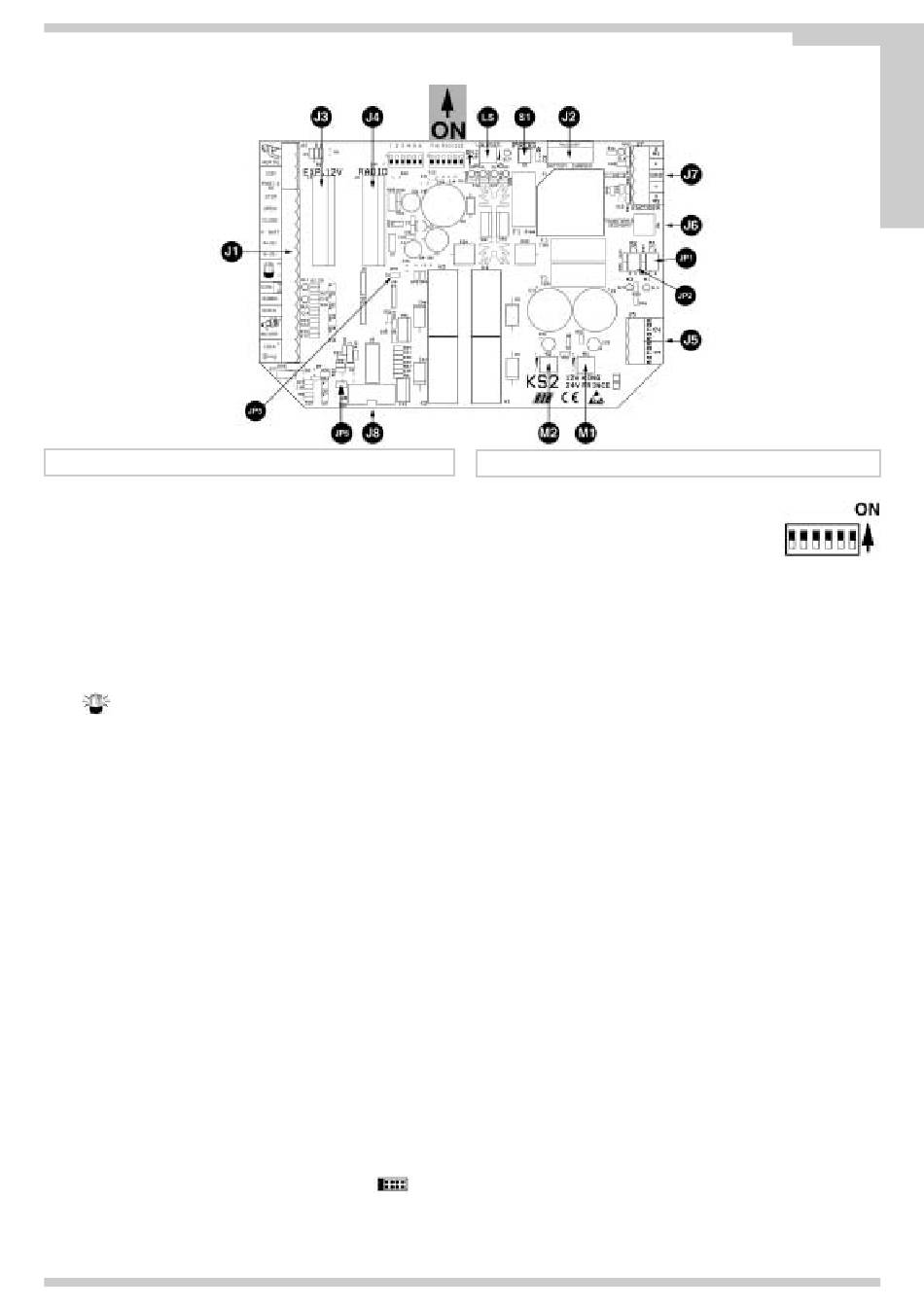

A - CONNESSIONI
J1 => AERIAL Antenna radio
COM Comune dei contatti
PHOT.1 NC Contatto fotocellule (NC)
STOP Contatto pulsante stop (NC)
OPEN Contatto pulsante di apertura (NA)
CLOSE Contatto pulsante di chiusura (NA)
K BUTT. Contatto impulso singolo (NA)
A+D+ Positivo per alimentazione accessori
a 24Vdc per modello KS2 PRINCE,
a 12Vdc per modello KS2 KING
A-D- Negativo per alimentazione accessori
a 24Vdc per modello KS2 PRINCE,
a 12Vdc per modello KS2 KING
Collegamento lampeggiatore
a 24Vdc (cod.ACG7061) per modello KS2 PRINCE (attenzione
alle polarità)
a 12Vdc (cod. ACG7057 per modello KS2 KING (attenzione alle
polarità)
SIGNAL BATTERY Collegamento led stato batteria (12Vdc)
SIGNAL Spia cancello aperto (12Vdc 3W max)
SIREN Collegamento sirena anti intrusione (12Vdc max 300mA)
BUZZER Collegamento segnalatore sonoro (12Vdc max 200 mA)
LOCK Collegamento elettroserratura (MAX 15W 12V)
J2 => BATTERY CHARGER Connettore per scheda di ricarica batteria,
per modello KS2 PRINCE a 24Vdc (cod ACG4648)
per modello KS2 KING a 12Vdc (cod ACG4645)
J3 => EXP. 12V Connettore per scheda EXPANDER (cod ACG5471)
J4 => RADIO Connettore per radio ricevitore con alimentazione
a 24Vdc per modello KS2 PRINCE
a 12Vdc per modello KS2 KING
J5 => MOTOR 1 Collegamento MOTORE 1 (senza polarità)
MOTOR 2 Collegamento MOTORE 2 (senza polarità)
J6 => SEC.TRANSF. Connettore per secondario trasformatore
J7 => ENCODER Morsettiera per collegamento ENCODER M1 e M2
S-M1 - Segnale ENCODER M1
+ M1 - Positivo alimentazione ENCODER M1
GND - Negativo alimentazione ENCODER M1 e M2
+ M2 - Positivo alimentazione ENCODER M2
S-M2 - Segnale ENCODER M2
J8 => SW Connettore dedicato alla programmazione in fabbrica.
Non toccate il jumper che si trova nella posizione indicata in figura
JP5 => Verificare che il ponticello sia inserito !
J9 => L1 - N Alimentazione 230 Vac 50/60 Hz (120V a richiesta)(esterna alla
scheda)
B - SETTAGGI
DIP 1 Controllo senso di rotazione del motore (ON) (punto C)
DIP 2 Programmazione tempi (ON) (punto D)
MICROINTERRUTTORI DI GESTIONE
DIP 3 Tempo di attesa prima della chiusura automatica (ON)
DIP 4 Ricevitore radio passo passo (OFF) - automatico (ON)
DIP 5 Comando impulso singolo (K BUTT) passo passo (OFF) - automatico (ON)
DIP 6 Fotocellule sempre attive (OFF) - Fotocellule attive solo in chiusura (ON)
DIP 7 Abilitazione encoder (ON-attivato). Abilitazione sensore di corrente (OFF-attivato)
DIP 8 Prelampeggio (ON) - Lampeggio normale (OFF)
DIP 9 Tempo di attesa prima della chiusura automatica pedonale (ON)
DIP 10 Abilitazione colpo di sgancio serratura elettrica (ON-attivata)
DIP 11 Abilitazione serratura elettrica (ON-attivato)
DIP 12 Selezione tipo di motoriduttore utilizzato, PRINCE (ON) KING (OFF)
S1 => Pulsante per la programmazione PROG.
JP1 => selezione tipo di motore per funzionamento con sensore di corrente M1
JP2 => selezione tipo di motore per funzionamento con sensore di corrente M2
JP3 => selezione funzionamento con 1 o 2 motori (di default traccia chiusa 2 motori)
LS => LOW SPEED - Regolatore elettronico della velocità lenta
La regolazione della velocità lenta viene eseguita agendo sul Trimmer LOW SPEED
tramite il quale si varia la tensione di uscita ai capi del/dei motore/i (ruotando in senso
orario si aumenta la velocità). La regolazione viene eseguita per determinare la corretta
velocità di fine apertura e fine chiusura in base alla struttura del cancello o in presenza di
leggeri attriti che potrebbero compromettere il corretto funzionamento del sistema.
M1 => Regolatore sensore di corrente motore 1
M2 => Regolatore sensore di corrente motore 2
SEGNALAZIONI LED
DL1 contatto fotocellule (NC)
DL2 contatto di stop (NC)
DL3 controllo intervento sensore di corrente M2
DL4 controllo intervento sensore di corrente M1
DL5 controllo funzionamento Encoder M2
DL6 controllo funzionamento Encoder M1
DL7 programmazione attivata
DL8 cancello in apertura M1 (verde)
DL9 cancello in chiusura M1 (rosso)
DL10 cancello in chiusura M2 (rosso)
DL11 cancello in apertura M2 (verde)
Pag. 5 di 32
