RIB KS2 Montageanweisungen Seite 26

Pag. 26 di 32
D
E
U
Für die Anschlüsse und die technischen Daten der Zubehöre verweisen
wir auf die entsprechenden Betriebsanleitungen.
T
S

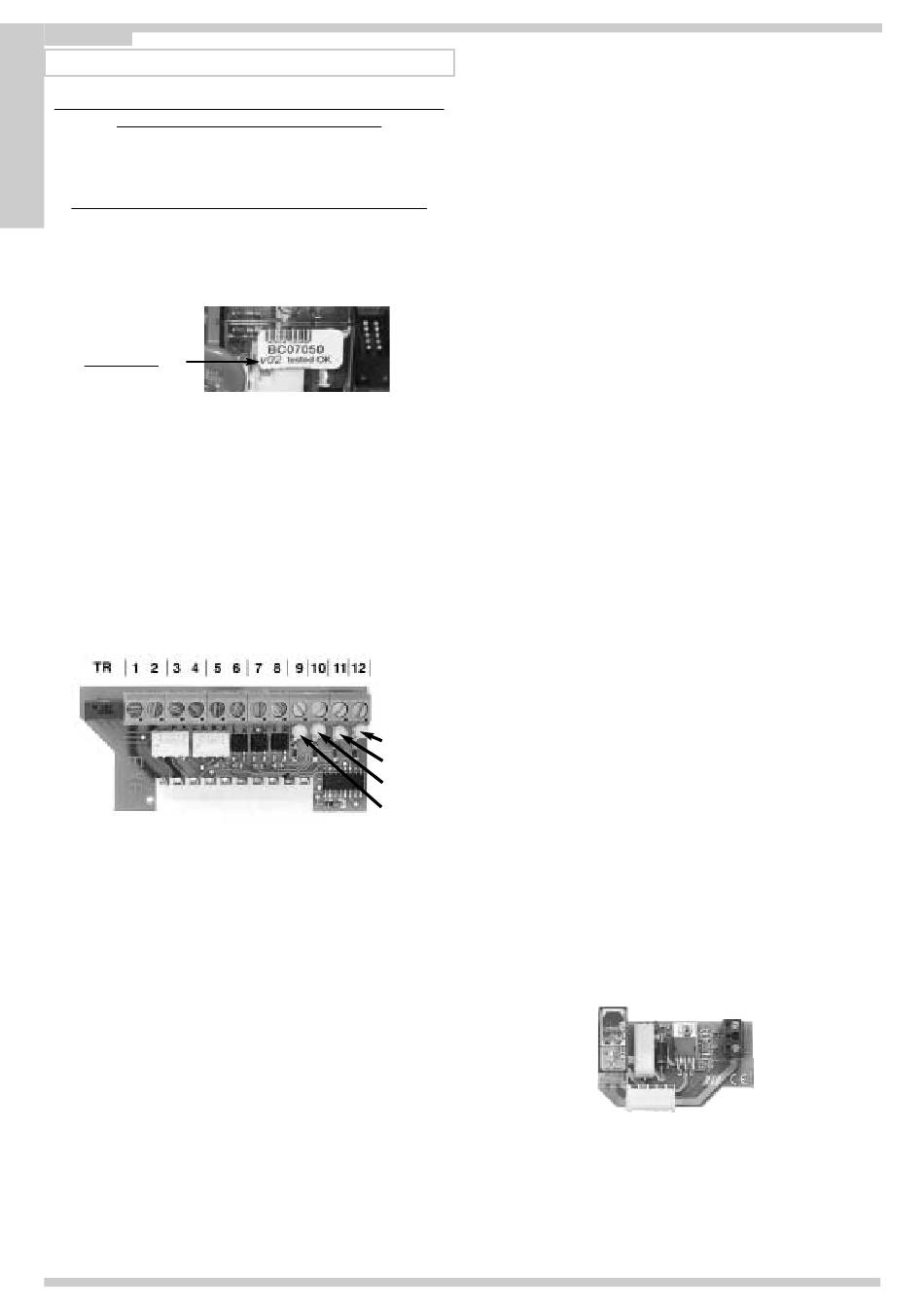

ZUSÄTZLICHE FUNKTIONEN MIT DER KARTE
C
H
!! DIE KARTE EXP NUR BEI ABGESCHALTETEM STROM EINSCHIEBEN !!
LEGENDE
ACHTUNG: Bevor die Klemme Nr. 11, die einer eventuellen Rippe als Sicherheit in de
Öffnungsfase dient, angeschlossen wird, muss überprüft werden, dass die Eingabekarte
der Version des Softwares folgende ist:
- für Steuereingabe-Karte KS2 12/24v => v.02 oder folgende.
software version
Entspricht die Version des Softwares nicht dem angezeigten, da die Version
vorgängig ist dürfen Zubehöre an die Klemme 11 NICHT ANGESCHLOSSEN
werden. – Klemme Nr. 11 FREI LASSEN.
TR => Trimmer zur Einstellung der Hilfslichtdauer
1-2 => KS2 12V - Versorgung 12Vdc für Fotozellen, Fotokontaktleisten usw.
1-2 => KS2 24V - Versorgung 24Vdc für Fotozellen, Fotokontaktleisten usw.
3-4 => Ampelkontakt 1
5-6 => Ampelkontakt 2
7-8 => Hilfslicht-Kontakt
9 => Kontakt Fotozelle 2 (NC)
10 => Befehl Öffnen Personenöffnung (NO)
11 => Kontakt für Sicherheitsleisten beim Auffahren des Tores (Kontakt geschlossen)
(ACHTUNG – SIEHE Hinweis oben)
12 => Allgemeine Einheit
ANZEIGEN LED -
D2 Anzeige Kontakt Fotozelle 2
D3 LED zur Kontrolle der Fußgängeröffnung
D4 LED zur Kontrolle der Sicherheitsleisten
D5 Spannung vorhanden
ANMERKUNG: Für einen ordnungsgemäßen Betrieb müssen die LED D2, D4 und D5
immer leuchten
TASTE PERSONENÖFFNUNG (10-12)
Befehl zur partiellen Öffnung und zum darauf folgenden Schließen. Wenn das Tor durch
den Befehl "Personenöffnung" teilweise geöffnet ist, ist eine vollständige Öffnung nicht
möglich.
Es ist notwendig, das Tor wieder zu schließen, um es in Folge vollständig zu öffnen.
Der DIP 5 ist für den Schrittweisen betrieb bei Anschluss an den Kontakten (COM – K-
BUTT).
Wenn DIP 5 in Position OFF steht => haben sie folgenden Bewegungsablauf, wenn sie
Wenn DIP 5 in Position ON steht => haben sie folgenden Bewegungsablauf, wenn das
LERNPROZEDUR FÜR DIE FUßGÄNGERÖFFNUNG (#)
KANN AUF ZWEI ARTEN AUSGEFÜHRT WEDEN:
ART 1 - MIT ENCODER (DIP 7)
ART 2 - MIT STROMSENSOR (DIP 7 OFF)
ART 1
Bei geschlossenem Tor
1 - Zuerst DIP2 auf ON stellen (Led DL7 schnelles Blinken) dann DIP1 auf ON (Led DL7
OPTIONEN
EXPANDER
(ACG5471)
EXPANDER
KARTE
D5
D4
D3
D2
den Taster betätigen(Step-bei-Step)
Tor auffährt und sie betätigen den Taster, zeigt dies
keine Wirkung, nur beim Zulauf bleibt das Tor stehen
und nach erneutem drücken fährt das Tor wieder auf.
langsames Blinken).
2 - Die Fußtaste drücken (10-12) => M1 wird geöffnet
3 - Die Fußtaste für Laufsperre drücken (um die Tor-Öffnung zu bestimmen) .
4 - Solange warten, wie die Tor-Öffnung erwünscht ist (dabei DIP9 auf OFF
ausschließen), dann die Fußtaste für den Schließvorgang drücken, das Schließen
erfolgt schnell mit verringerter Geschwindigkeit in unmittelbarer Nähe der Sperre.
5 - Ist der Schließvorgang abgeschlossen DIP1 und 2 wieder auf Position OFF
bringen.
ART 2
Bei geschlossenem Tor
1 - Zuerst DIP2 auf ON stellen (Led DL7 schnelles Blinken) dann DIP1 auf ON (Led DL7
langsames Blinken).
2 - Die Fußtaste drücken (10-12) => M1 wird mit hoher Geschwindigkeit geöffnet
3 - Die Fußtaste für die Verzögerung in der Öffnungsfase drücken.
3 - Die Fußtaste für die Laufsperre drücken (um den Zugang für Fußgänger bei
beschränkter Zeit für die Tor-Öffnung zu bestimmen.
4 - Solange warten, wie die Tor-Öffnung erwünscht ist (dabei DIP9 auf OFF
ausschließen), dann die Fußtaste für den Schließvorgang drücken, das Schließen
erfolgt schnell mit verringerter Geschwindigkeit in unmittelbarer Nähe der Sperre.
5 - Ist der Schließvorgang abgeschlossen DIP1 und 2 wieder auf Position OFF
bringen.
AUTOMATISCHE SCHLIESSUNG DER PERSONENÖFFNUNG
Die Pausenzeiten vor dem Beginn der automatischen Schließung für die Personenöffnung
des Tors werden während der Programmierung registriert.
Die maximale Pausezeit beträgt 5 Minuten.
Die Pausezeit ist mit dem DIP9 aktivierbar oder deaktivierbar (ON aktiv).
SICHERHEITSKONTAKTE BEIM AUFFAHREN DES TORES (11-12)
Wenn beim Auffahren des Tores der Sicherheitskontakt ausgelost wird, bleibt das Tor
stehen und startet mit der Umkehrbewegung.
Beim Zulauf des Tores wird die Bewegung nicht Umgekehrt, da dieser Kontakt in diesem
Moment nicht aktiv ist.
WICHTIG: Wenn Sie nicht Anschließen an den Kontakt (11-12) muss dieser Kontakt
gebrückt werden.
FOTOZELLE 2 (9-12)
Wenn sie während der Öffnung einen Gegenstand wahrnimmt, so kehrt sie die
Öffnungsbewegung erst nach Durchgangsbeendigung um. Wenn sie einen Gegenstand
während der Schließung wahrnimmt, kehrt sie in die Öffnungsbewegung erst nach
Durchgangsbeendigung um.
Diese Funktion kann besonders nützlich sein, wenn man die unmittelbare Schließung des
Tors wünscht, als man durch die Torschwelle kommt. Wenn man sie nicht anwendet,
die Klemmen 9-12 überbrücken.
HILFSLICHT (7-8)
Es ist möglich, die Spule eines Relais mit 24Vac zu versorgen, so dass eine oder mehrere
Lampen für die Dauer von mindestens 1 Sekunde bis maximal 4 Minuten mit Strom
versorgt werden (durch den Trimmer TR auf der Karte EXPANDER regulierbar).
Relé zu 12Vdc für das Modell KS2 12V benützen.
Relé zu 24Vdc für das Modell KS2 24V benützen.
Das Relais wird bei jeder Öffnung oder Schließung aktiviert.
AMPELSTEUERUNG
Bei geschlossenem Tor ist die Ampel abgeschaltet.
Bei der Öffnung schaltet sich das rote Licht (3-4) an.
Bei geöffnetem Tor schaltet sich das grüne Licht (5-6) an, das rote Licht wird abgeschaltet.
Das grüne Licht bleibt bis zum Beginn der automatischen Schließung eingeschaltet.
Bei der Schließung des Tors schaltet sich das grüne Licht ab, das rote Licht wird
angeschaltet. Nach Abschluss des Schließvorgangs wird die Ampel abgeschaltet.
LADE-KARTE FÜR DIE BATTERIE
Cod.ACG4645 für KS2 12V (1 oder 2 Motoren)
Die komplette Ladezeit der Batterie zu 12 Vdc 7 Ah (Option cod. ACG9510), bei erster
Installation und 24 Stunden, mit Stromzufuhr von 0,03A.
Cod. ACG4648 für KS2 24V (1 oder 2 Motoren)
Die komplette Ladezeit der Batterien zu 12Vdc 2,2Ah (Nr.2 Verbindungsstücke in Serie,
Option cod. ACG9515), bei erster Installation und 24 Stunden, mit Stromzufuhr von 0,03A.
