C - CONTRÔLE DU SENS DE ROTATION DES MOTEURS
A
Ce contrôle a pour but de faciliter la tâche de l'installateur lors de la mise en service de
N
l'installation ou bien encore pour tout éventuel contrôle successif.
Ç
1 - Positionner le Dip1 sur ON. Le voyant lumineux DL7 commence à clignoter.
2 - Appuyer et maintenir appuyé le bouton PROG. (le mouvement est alors exécuté avec
A
présence homme, ouvre-stop-ferme-stop-ouvre etc.) => LES LEDS ROUGES DL9 et
I
DL10 s'allument et les battants du portail se ferment avec un décalage fixe de 4 sec. Si
cela n'a pas lieu, relâcher le bouton et intervertir les deux fils du moteur en question.
S
3 - Appuyer et maintenir appuyé le bouton PROG => LES LEDS VERTS DL8 et DL11
E
s'allument et les battants du portail s'ouvrent avec un décalage de 2 sec.
4 - Exécuter le tarage des stops mécaniques d'ouverture (présents sur l'opérateur).
5 - SEULEMENT EN CAS D'UTILISATION D'OPERATEURS SANS ENCODER,
EXECUTER LE TARAGE DES CAPTEURS DE COURANT, dans le cas contraire
passer au point successif. Pour exécuter le tarage correct, sélectionner d'abord par

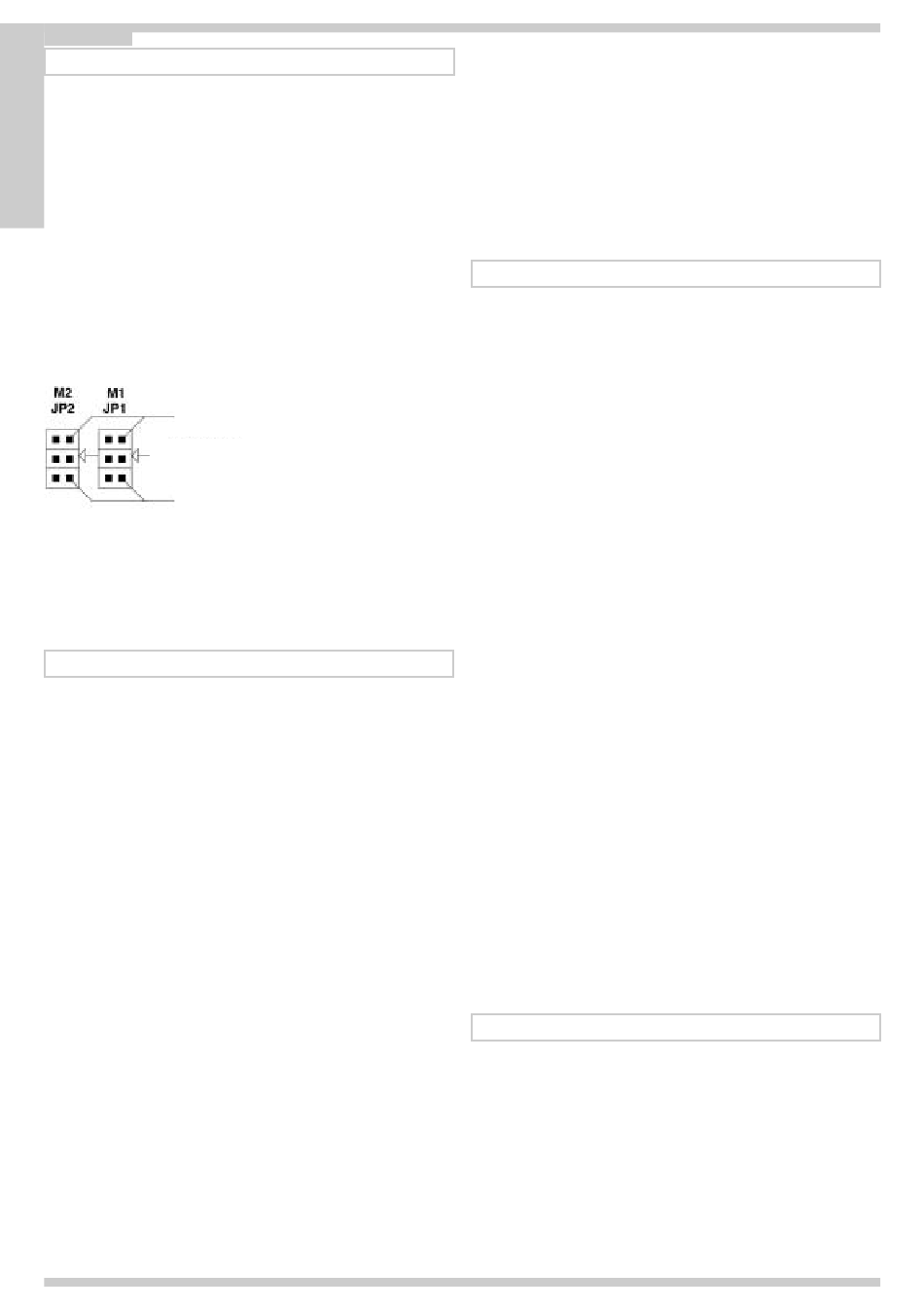

l'intermédiaire des connecteurs JP1 et JP2 le type de moteur utilisé. Tourner
complètement les trimmers dans le sens des aiguilles d'une montre (+), en maintenant
appuyée la touche PROG. ; lorsque les battants atteignent le stop mécanique, agir par
l'intermédiaire des trimmers M1 et M2 pour rechercher le seuil d'intervention des
capteurs de courant. L'intervention du capteur de courant est mise en évidence par
l'allumage des leds DL3 pour le moteur 2 et DL4 pour le moteur 1. L'essai peut être
Position DIP pour PRINCE si les encodeurs sont exclus
DIP 7 OFF - Capteurs de courant activés / encodeurs exclus
Position DIP pour PRINCE / KING installation standard
DIP 7 ON - Capteurs de courant exclus / encodeurs activés
Position DIP pour KING si les encodeurs sont exclus
DIP 7 OFF - Capteurs de courant activés / encodeurs exclus
exécuté plusieurs fois aussi bien avec portail complètement ouvert qu'avec portail
fermé.
6 - Porter les 2 battants en fermeture totale en vous prédisposant à la programmation des
temps.
7 - Après avoir effectué le contrôle, positionner à nouveau le DIP1 sur OFF. Le voyant
lumineux DL7 s'éteint, signalant ainsi la fin du contrôle.
N.B.: Pendant l'exécution de ce contrôle, l'Encodeur et les photocellules ne sont
pas actifs.
D - PROGRAMMATION DES TEMPS POUR 2 MOTEURS (#)
CETTE PROGRAMMATION PEUT ÊTRE EFFECTUÉE À TRAVERS 2 MODALITÉS:
MODALITÉ 1 - AVEC ENCODEUR (DIP 7 ON) (POUR PRINCE ET KING)
MODALITÉ 2 - AVEC CAPTEUR DE COURANT (DIP 7 OFF) (POUR AUTRES
OPERATEURS)
MODALITÉ 1
1 - Le portail doit être entièrement fermé.
2 - DIP2 - ON => Le voyant lumineux DL7 émettra de brefs clignotements.
3 - Appuyer sur la touche PROG. => M1 ouvre.
4 - Après que la butée mécanique d'ouverture ait été atteinte, l'ENCODEUR arrête M1
(avec mémorisation des lectures de l'encodeur et du temps) => M2 s'active
simultanément et ouvre.
5 - Après que la butée mécanique d'ouverture ait été atteinte, l'ENCODEUR arrête M2
(avec mémorisation des lectures de l'encodeur et du temps) => Simultanément, départ
du comptage du temps d'attente précédant la fermeture automatique (max. 5 minutes).
6 - Appuyer sur la touche PROG. => Arrêt du comptage du temps d'attente précédant la
fermeture automatique => M2 ferme.
7 - Appuyer sur la touche PROG. => M1 ferme en déterminant ainsi le déphasage entre
M2 et M1. Au même instant, le voyant lumineux DL7 arrête de clignoter, signalant ainsi
la conclusion de la procédure d'apprentissage.
Dès à présent, les dispositifs de sécurité ou toutes autres commandes du portail
fonctionneront normalement (inversions, stop, alarmes, etc....).
8 - La fermeture des battants sera exécutée en modalité rapide et à proximité de la
fermeture totale, en modalité ralentie.
9 - Une fois le compte de l'ENCODER terminé, le portail s'arrête.
APRÈS AVOIR PROCÉDÉ À LA PROGRAMMATION, POSITIONNER À NOUVEAU LE
DIP2 SUR OFF.
MODALITÉ 2
1 - Le portail doit être entièrement fermé.
2 - DIP 2 - ON => Le voyant lumineux DL7 émettra de brefs clignotements.
3 - Appuyer sur la touche PROG. => M1 ouvre.
4 - Après que la butée mécanique d'ouverture ait été atteinte, le CAPTEUR DE
COURANT arrête M1 (avec mémorisation du temps) => M2 s'active simultanément et
ouvre.
5 - Après que la butée mécanique d'ouverture ait été atteinte, le CAPTEUR DE
COURANT arrête M2 (avec mémorisation du temps) => Simultanément, départ du
comptage du temps d'attente précédant la fermeture automatique (max. 5 minutes)..
6 - Appuyer sur la touche PROG. => le comptage du temps d'attente précédant la
fermeture automatique s'arrête et M2 ferme.
7 - Appuyer sur la touche PROG. => M1 ferme en déterminant ainsi le déphasage entre
M2 et M1. Au même instant, le voyant lumineux DL7 arrête de clignoter, signalant ainsi
la conclusion de la procédure d'apprentissage. Dès à présent, les dispositifs de
sécurité ou toutes autres commandes du portail fonctionneront normalement
(inversions, stop, alarmes, etc....).
8 - La fermeture des battants sera exécutée en modalité rapide et à proximité de la
fermeture totale, en modalité ralentie.
9 - Une fois atteinte la fermeture par l'intermédiaire des capteurs de courant, le portail
s'arrête.
APRÈS AVOIR PROCÉDÉ À LA PROGRAMMATION, POSITIONNER À NOUVEAU LE
DIP 2 SUR OFF.
PROGRAMMATION DES TEMPS POUR 1 MOTEUR (#)
ATTENTION: POUR LA GESTION D'UN SEUL MOTEUR, COUPER LE PONTET JP3.
CETTE PROGRAMMATION PEUT ÊTRE EFFECTUÉE À TRAVERS 2 MODALITÉS:
MODALITÉ 3 - AVEC ENCODEUR (DIP 7 ON)
MODALITÉ 4 - AVEC CAPTEUR DE COURANT (DIP 7 OFF)
MODALITÉ 3
1 - Le portail doit être entièrement fermé. DL1 et DL2 allumées.
2 - Dip 2 - ON => Le voyant lumineux DL7 émettra de brefs clignotements.
3 - Appuyer sur la touche PROG. => M1 ouvre.
4 - Après que la butée mécanique d'ouverture ait été atteinte, l'ENCODEUR arrête M1
(avec mémorisation des lectures de l'encodeur et du temps) et procède à l'activation
du comptage du temps d'attente précédant la fermeture automatique (max. 5 minutes).
5 - Appuyer sur la touche PROG. => Le comptage du temps d'attente précédant la
fermeture automatique s'arrête et M1 ferme. Au même instant, le voyant lumineux DL7
arrête de clignoter, signalant ainsi la conclusion de la procédure d'apprentissage.
Dès à présent, les dispositifs de sécurité ou toutes autres commandes du portail
fonctionneront normalement (inversions, stop, alarmes, etc....).
6 - Une fois terminé le comptage dell'ENCODEUR, le portail s'arrête.
7 - APRÈS AVOIR PROCÉDÉ À LA PROGRAMMATION, POSITIONNER À NOUVEAU
LE DIP 2 SUR OFF.
MODALITÉ 4
1 - Le portail doit être entièrement fermé. DL1 et DL2 allumées.
2 - Dip 2 - ON => Le voyant lumineux DL7 émettra de brefs clignotements.
3 - Appuyer sur la touche PROG. => M1 ouvre.
4 - Après que la butée mécanique d'ouverture ait été atteinte, le CAPTEUR DE
COURANTarrête M1(et le comptage du temps) et procède à l'activation du comptage
du temps d'attente précédant la fermeture automatique (max. 5 minutes).
5 - Appuyer sur la touche PROG. => Le comptage du temps d'attente précédant la
fermeture automatique s'arrête et M1 ferme. Au même instant, le voyant lumineux DL7
arrête de clignoter, signalant ainsi la conclusion de la procédure d'apprentissage.
Dès à présent, les dispositifs de sécurité ou toutes autres commandes du portail
fonctionneront normalement (inversions, stop, alarmes, etc....).
6 - Une fois terminé le comptage du temps, le portail s'arrête.
7 - APRÈS AVOIR PROCÉDÉ À LA PROGRAMMATION, POSITIONNER À NOUVEAU
LE DIP 2 SUR OFF.
(#) PENDANT LA PROGRAMMATION, LES SÉCURITÉS SONT ACTIVES ET LEUR
INTERVENTION STOPPE LA PROGRAMMATION (LE VOYANT LUMINEUX DL7
SERVANT DE CLIGNOTANT RESTE ALLUMÉ SANS CLIGNOTER). POUR REPETER
LA PROGRAMMATION, POSITIONNER LE DIP 2 SUR OFF (EN CAS DE MODALITE
NORMALE) OU BIEN LES DIPS 1 ET 2 SUR OFF (EN CAS DE MODALITE
PIETONNE), FERMER LE PORTAIL PAR L'INTERMEDIAIRE DE LA PROCEDURE
"CONTROLE SENS DE ROTATION DES MOTEURS" ET REPETER LA
PROGRAMMATION CI-DESSUS DECRITE.
FONCTIONNEMENT DES ACCESSOIRES DE COMMANDE
POUSSOIR D'OUVERTURE (avec la fonction horloge)
Lorsque le portail est fermé, le poussoir commande le mouvement d'ouverture. Lorsqu'il
est actionné lors de la fermeture, le portail se rouvre.
FONCTION HORLOGE
Cette fonction est très utile pendant les heures de pointe, lorsque la circulation des
véhicules est ralentie (par exemple entrée/sortie des ouvriers, urgences dans les
résidences ou dans les parkings et, si besoin, pour les déménagements).
MODALITÉ D'APPLICATION
En connectant un interrupteur et/ou une horloge de type journalier/hebdomadaire (à la
place ou en parallèle au poussoir d'ouverture n.a. "COM-OPEN"), il est possible d'ouvrir
ou de maintenir l'automation ouverte tant que l'interrupteur est actionné, ou tant que
l'horloge est active.
Tant que l'automation est ouverte, toutes les fonctions de commandes sont inactives.
Si la fermeture automatique est actionnée, il suffit de relâcher l'interrupteur ou d'obtenir
