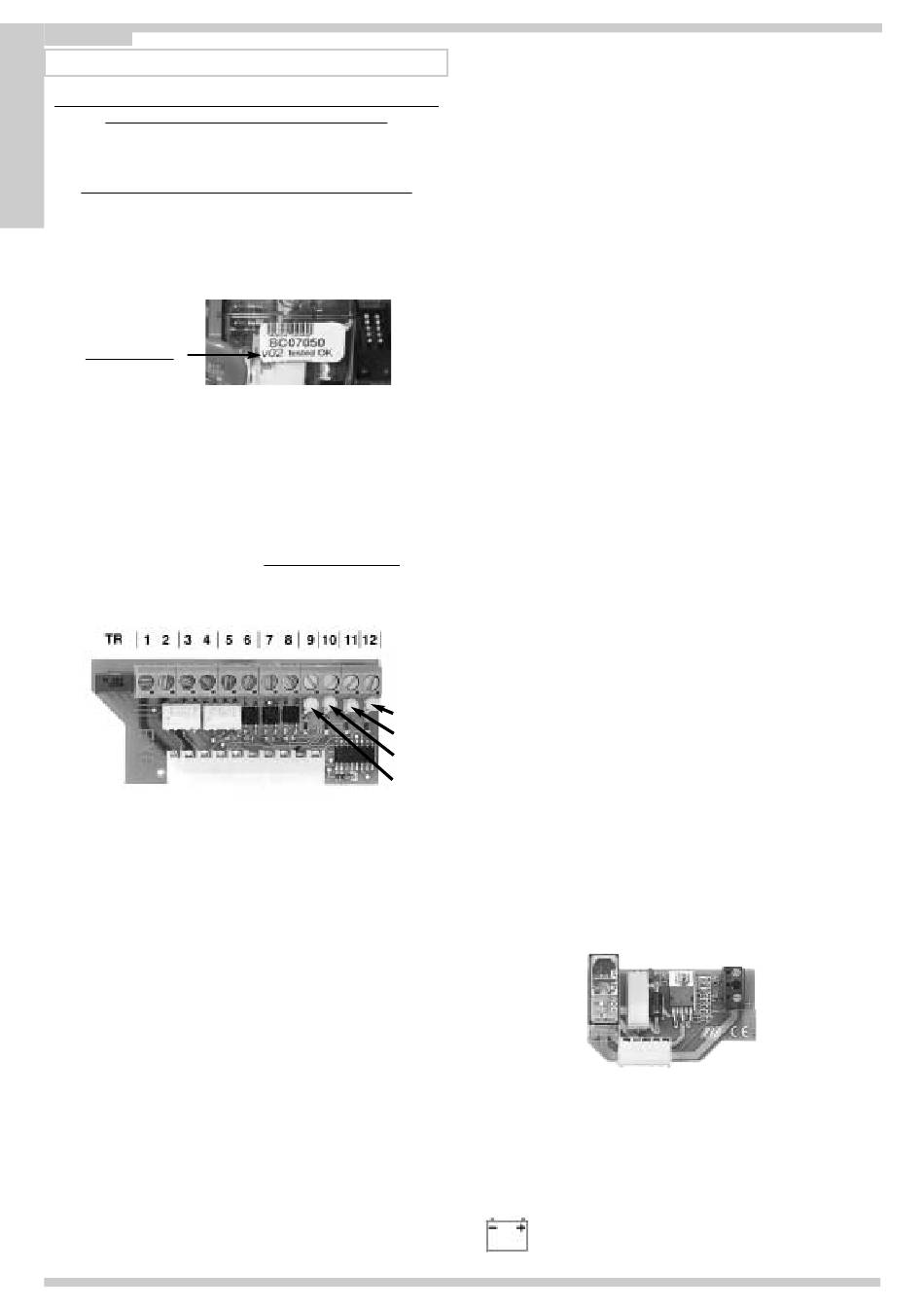

RIB KS2 Montageanweisungen Seite 14

F
Pag. 14 di 32
R
A
N Pour les branchements et les données techniques des accessoires, se
conformer aux livrets d'instruction correspondants.
Ç
A
FONCTIONS SUPPLÉMENTAIRES AVEC CARTE
I
!! ENGAGER LA CARTE EXP EN CAS DE COUPURE DE COURANT !!
S
E
LÉGENDE
ATTENTION: Avant de relier la borne n°11, dédiée à un éventuel cordon de sécurité
protégeant l'ouverture, vérifier que la version du software de la carte de commande
soit:
- pour la carte de commande KS2 12/24v => v.02 ou suivant.
version du software
Si la version du software est antérieure à celle indiquée NE RELIER à la borne n°11
aucun accessoire - LAISSER LIBRE la borne n°11.
TR => Trimmer de réglage temps plafonnier
1-2 => KS2 12V - Alimentation 12Vdc pour photocellules, etc....
1-2 => KS2 24V - Alimentation 24Vdc pour photocellules, etc....
3-4 => Contact feu de signalisation 1
5-6 => Contact feu de signalisation 2
7-8 => Contact plafonnier
9 => Contact Photocellule 2 (NC)
10 => Commande ouverture piétonne (NO)
11 => Contact cordon en ouverture (NC) (ATTENTION - voir ci-dessus)
12 => Mise à terre
SIGNALISATIONS VOYANTS LUMINEUX CARTE
D2 signalisation contact photocellule 2
D3 signalisation contact commande piétonne
D4 signalisation contact cordon
D5 Présence tension
N.B.: Pour un fonctionnement optimal, les voyants lumineux D2, D4 et D5 doivent
toujours être allumés.
POUSSOIR OUVERTURE PIÉTONNE (10-12)
Commande conçue pour une ouverture partielle et pour la fermeture. Lorsque le portail
est ouvert partiellement à travers la commande piétonne, il est impossible d'en effectuer
l'ouverture totale.
Il est indispensable que le portail soit refermé pour pouvoir ensuite le rouvrir entièrement.
Par l'intermédiaire de DIP 5 il est possible de choisir la modalité de fonctionnement du
bouton de commande piétonne,
Si DIP5 sur OFF => Exécute une commande cyclique des commandes ouvre-stop-
ferme-stop-ouvre-etc
Si DIP5 sur ON => Exécute l'ouverture quand le portail est fermé. Si actionné durant le
mouvement d'ouverture, il n'a pas d'effet. Si actionné quand le portail
est ouvert, il le ferme et durant la fermeture, si actionné, le fait se
rouvrir.
PROCÉDURE D'APPRENTISSAGE OUVERTURE PIÉTONNE (#)
CETTE PROGRAMMATION PEUT ÊTRE EFFECTUÉE À TRAVERS 2 MODALITÉS:
MODALITÉ 1 - AVEC ENCODEUR (DIP 7 ON) (POUR PRINCE ET KING)
MODALITÉ 2 - AVEC CAPTEUR DE COURANT (DIP 7 OFF) (POUR AUTRES
OPERATEURS)
MODALITE 1
Avec portail fermé. DL1 et DL2 allumées.
1 - Mettre d'abord le DIP2 sur ON (le led DL7 clignote rapidement) et ensuite le DIP1 sur
ON (le led DL7 clignote lentement).
OPTIONS
EXPANDER
(ACG5471)
EXPANDER
2 - Appuyer sur le bouton pieton (10-12) => M1 s'ouvre.
3 - Appuyer sur le bouton pieton pour arrêter la course (définissant ainsi l'ouverture du
portail).
4 - Attendre le temps que l'on veut qu'il reste ouvert (peut être exclu avec le DIP9 sur
OFF), appuyer alors sur le bouton pieton pour faire partir la fermeture qui sera
exécutée en modalité rapide et à proximité de la fermeture totale, en modalité
ralentie.
5 - Une fois la fermeture atteinte, remettre les DIP1 et 2 sur OFF.
MODALITE 2
Avec portail fermé. DL1 et DL2 allumées.
1 - Mettre d'abord le DIP2 sur ON (le led DL7 clignote rapidement) et ensuite le DIP1 sur
ON (le led DL7 clignote lentement).
2 - Appuyer sur le bouton au pied (10-12) => M1 s'ouvre à grande vitesse.
3 - Appuyer sur le bouton au pied pour exécuter le ralentissement en ouverture.
3 - Appuyer sur le bouton au pied pour arrêter la course (définissant ainsi l'ouverture au
pied du portail avec ralentissement).
4 - Attendre le temps que l'on veut qu'il reste ouvert (peut être exclu avec le DIP9 sur
OFF), appuyer alors sur le bouton au pied pour faire partir la fermeture qui sera
exécutée en modalité rapide et à proximité de la fermeture totale, en modalité
ralentie.
5 - Une fois la fermeture atteinte, remettre les DIP1 et 2 sur OFF.
Les temps de pause précédant la fermeture automatique piétonne du portail sont
enregistrés lors de la programmation.
Le temps de pause maximal est de 5 minutes.
Le temps de pause peut être activé ou désactivé à travers le DIP9 (ON activé).
Durant l'ouverture, si engagé, inverse le mouvement en fermeture même si il reste
engagée. Durant la fermeture, il n'est pas actif.
Si il n'est pas utilisé, by-passer les bornes 11-12.
Si la photocellule est interceptée lors de l'ouverture, elle invertit le mouvement à la fin de
l'interposition pour le transformer en fermeture. Si la photocellule est interceptée lors de
la fermeture, elle invertit le mouvement à la fin de l'interposition pour le transformer en
ouverture.
Cette fonction est très utile, si l'on souhaite que le portail se referme immédiatement
après l'avoir franchi. Si la fonction n'est pas utilisée, ponter les deux bornes 9-12.
Il est possible d'alimenter à 24Vac la bobine d'un relais et d'alimenter ainsi une ou
D5
plusieurs lampes pour une durée minimale de 1 seconde et une durée maximale de 4
minutes (réglable à travers le trimmer TR se trouvant à bord de la carte EXPANDER).
D4
Utiliser le relais à 12Vdc pour le modèle KS2 12V
D3
Utiliser le relais à 24Vdc pour le modèle KS2 24V
Le relais sera activé lors de chaque ouverture ou fermeture.
D2
Lorsque le portail est fermé, le feu de signalisation est éteint.
En phase d'ouverture, la lumière rouge (3-4) s'allume.
Lorsque le portail est ouvert, la lumière verte (5-6) s'allume et la lumière rouge s'éteint.
La lumière verte reste allumée jusqu'à ce que la fermeture automatique ne démarre.
Lors de la fermeture du portail, la lumière verte s'éteint et la lumière rouge s'allume.
Aussitôt que le portail est fermé, le feu de signalisation s'éteint.
Code ACG4645 pour KS2 12V (1 ou 2 moteurs)
Le temps de la recharge complète de la batterie de 12Vdc 7 Ah (en option code
ACG9510), à la première installation est de 24 heures, avec un courant de charge de
0,03A.
Code ACG4648 pour KS2 24V (1 ou 2 moteurs)
Le temps de la recharge complète de la batterie de 12Vdc 2,2Ah (n° 2 pièces branchées
en série, en option code ACG9515), à la première installation est de 24 heures, avec un
courant de charge de 0,03A.
ALIMENTATION VOYANT DE SIGNALISATION ÉTAT
En cas de manque de tension de réseau avec intervention de la batterie de secours, ce
FERMETURE AUTOMATIQUE PIÉTONNE
CORDON EN OUVERTURE (11-12)
PHOTOCELLULE 2 (9-12)
PLAFONNIER (7-8)
GESTION DU FEU DE SIGNALISATION
CARTE DE CHARGE BATTERIE
BATTERIE
(COM-SIGNAL BATTERY)
