Die LC 220 kann an der Wand montiert
Hinweis
werden, ohne dass der Gehäusedeckel
abgebaut werden muss.
Vorgehensweise:
• Die LC 220 ist an einer ebenen Wandfläche zu
montieren.
• Die LC 220 ist so zu montieren, dass die Kabe-
leinführungen nach unten zeigen. Zusätzliche
PG-Verschraubungen, falls erforderlich, sind in
der Gehäusebodenplatte zu montieren.

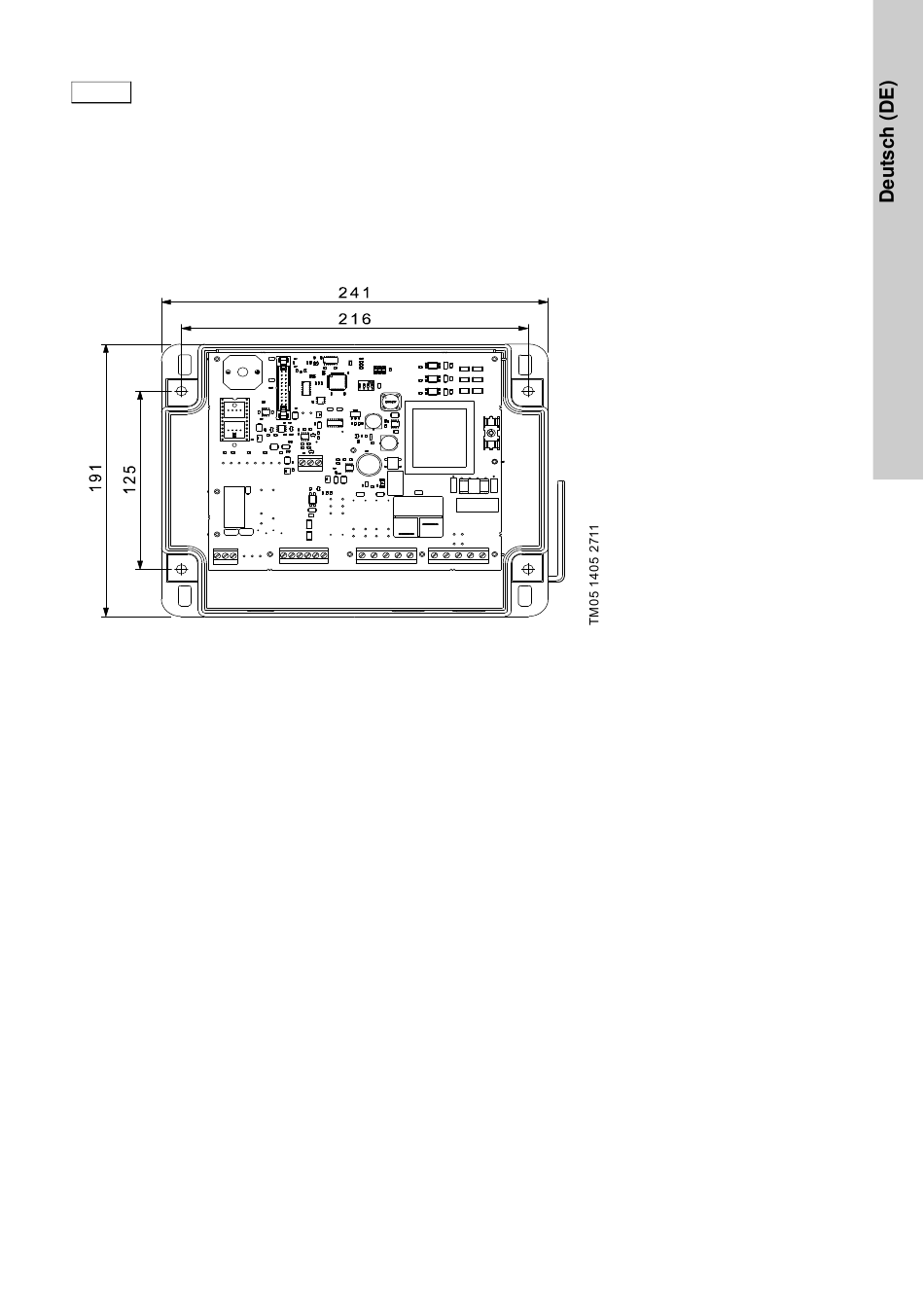

Anbringen der Steuerung an der Wand
Abb. 15
• Die LC 220 ist mit vier Schrauben über die vier
Montagelöcher in der Rückwand des Schaltkas-
tens zu befestigen.
Die Befestigungslöcher sind mit einem 6 mm
Bohrer zu bohren. Zum Bohren der Löcher ist die
mit der Steuerung mitgelieferte Bohrschablone
zu verwenden. Die Schrauben in die Montagelö-
cher einsetzen und fest anziehen. Die mitgelie-
ferten Kunststoffabdeckungen vorn am Gehäuse-
deckel einsetzen.
