Bedienelemente und Anschlüsse
Bedienelemente
und Anschlüsse
an der Vordersei-
te

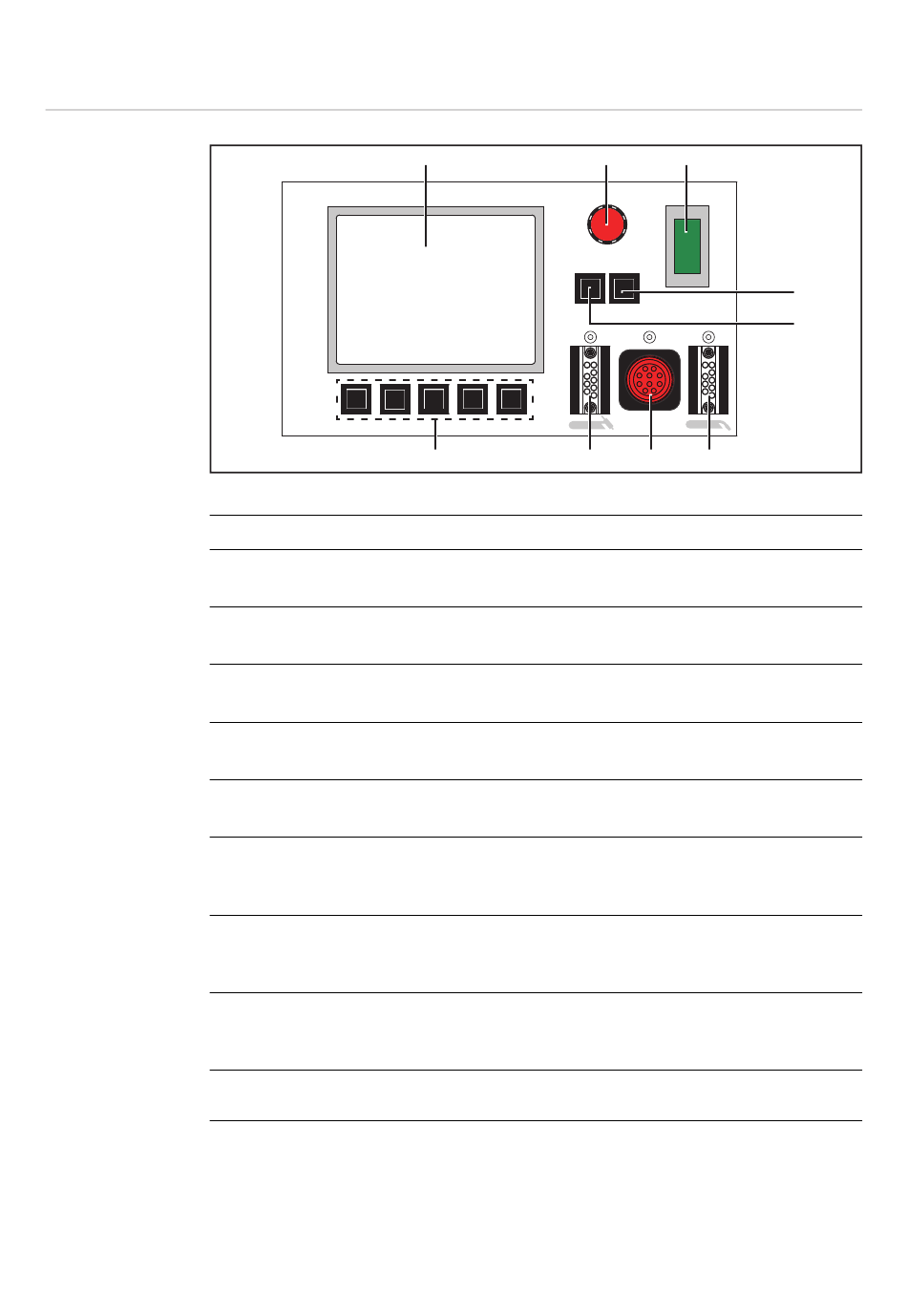

Bedienelemente und Anschlüsse an der Vorderseite
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
8
(1)
TESTBOX - WELDING TORCH
(9)
Funktion
Display
schwarz/weiß LC-Display
Einstellrad
zur Navigation in den Menüs
Netzschalter
zum Ein- und Ausschalten
Taste OK
zum Bestätigen von Menüdialogen
Taste MENU
zum Wechseln in übergeordnete Menüebenen
Anschluss MIG/MAG
zum Anschließen eines MIG/MAG-Schweißbrenners, zum Anschließen des Adap-
ter FSC
Anschlussbuchse LocalNet
zum Anschließen eines Schweißbrenners mit LocalNet Anschluss, zum Anschlie-
ßen des Adapter FSC
Anschluss WIG
zum Anschließen eines WIG-Schweißbrenners, zum Anschließen des Adapter
FSC
Funktionstasten
führen die direkt darüber angezeigten Funktionen aus
(2) (3)
0
I
MENU OK
(8) (7) (6)
(4)
(5)
