AVENTICS | EtherNet/IP™ | R412012728–BDL–001–AC
7.3.2 Konfigurera in- och utgångar
In- och utgångarna kan konfigureras enligt exempel som följer.
1. Dubbelklicka i programmet RSLogix5000 i trädstrukturen "Controller Logix5561"
på grenen "Controller Tags".
I det högra fönsterområdet visas olika menygrupper. Menygruppen med namnet
("BDesign" i exemplet) i konfigurationen, visar ventilenheten B-design EthernetIP.
2. Öppna menygruppen "BDesign:O", genom att klicka på "+"-tecknet.
3. Öppna menygruppen "BDesign:O" data, genom att klicka på "+"-tecknet.
Följande fönster visas:

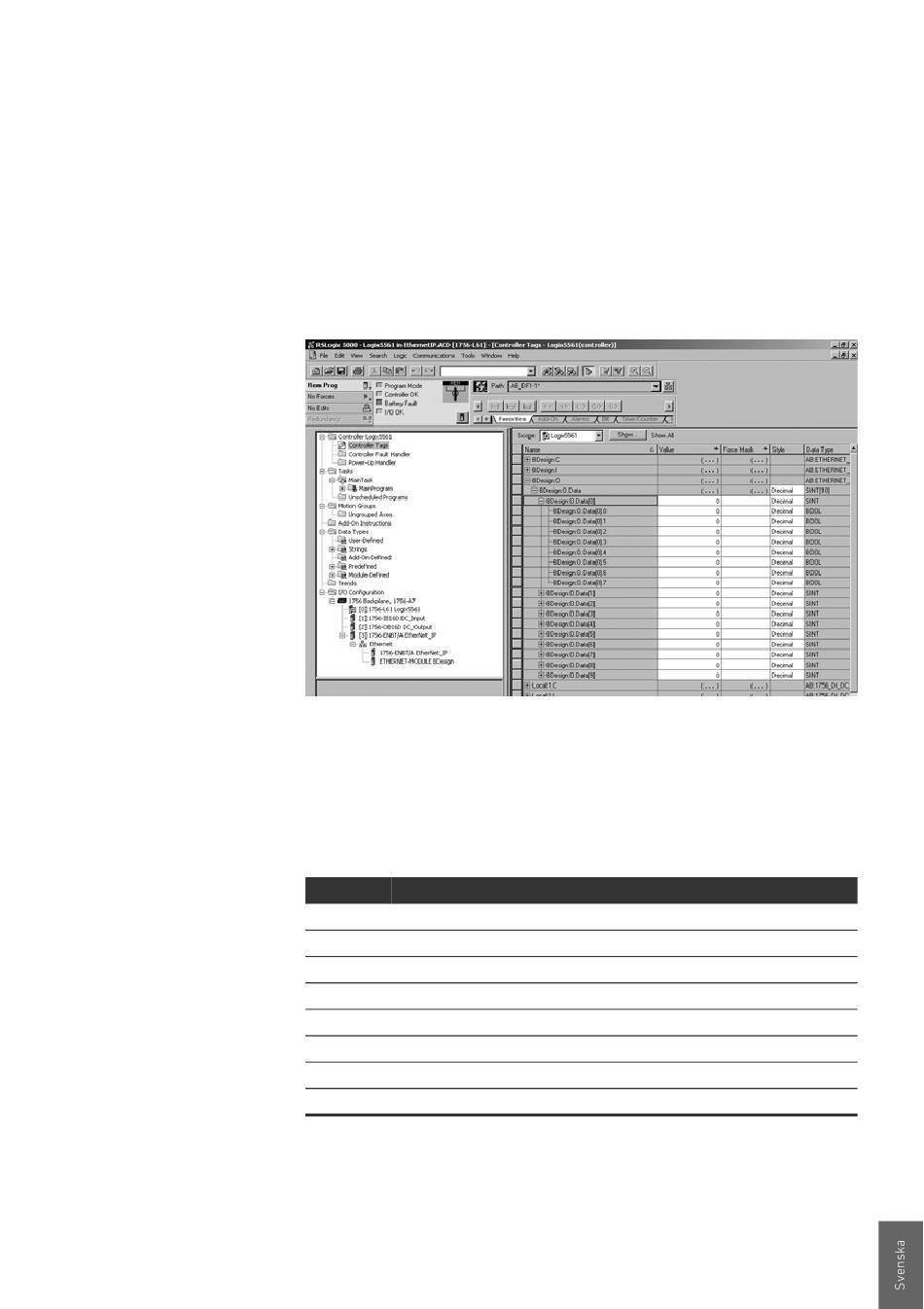

Fig 13: Fönsterområde Controller Tags
När du, genom att trycka på "+"-tecknet öppnat uppräknade Bytes
(t ex "BDesign:O.Data [0]"), visas motsvarande bits.
Ingångs- och diagnosdata kan du se, genom att öppna menygruppen "BDesign:I".
Exempel:
BDesign:I.Data[6] (Module Diagnostics)
Bit Function
0 none <value = 0>
1 none <value = 0>
2 Supply voltage for outputs 1-8
3 Supply voltage for outputs 9-16
4 Supply voltage for outputs 17-32
5 Electrical supply voltage for external modules
6 none <value = 0>
7 none <value = 0>
Driftstart och handhavande
219
