Driftstart och handhavande
5. Skriv in motsvarande värde i registerkortets fält "General":
Parameter
Namn:
Comm format:
IP adress:
Input:
Assembly Instance:
Size:
Output:
Assembly Instance:
Size:
Configuration:
Assembly Instance:
Size:

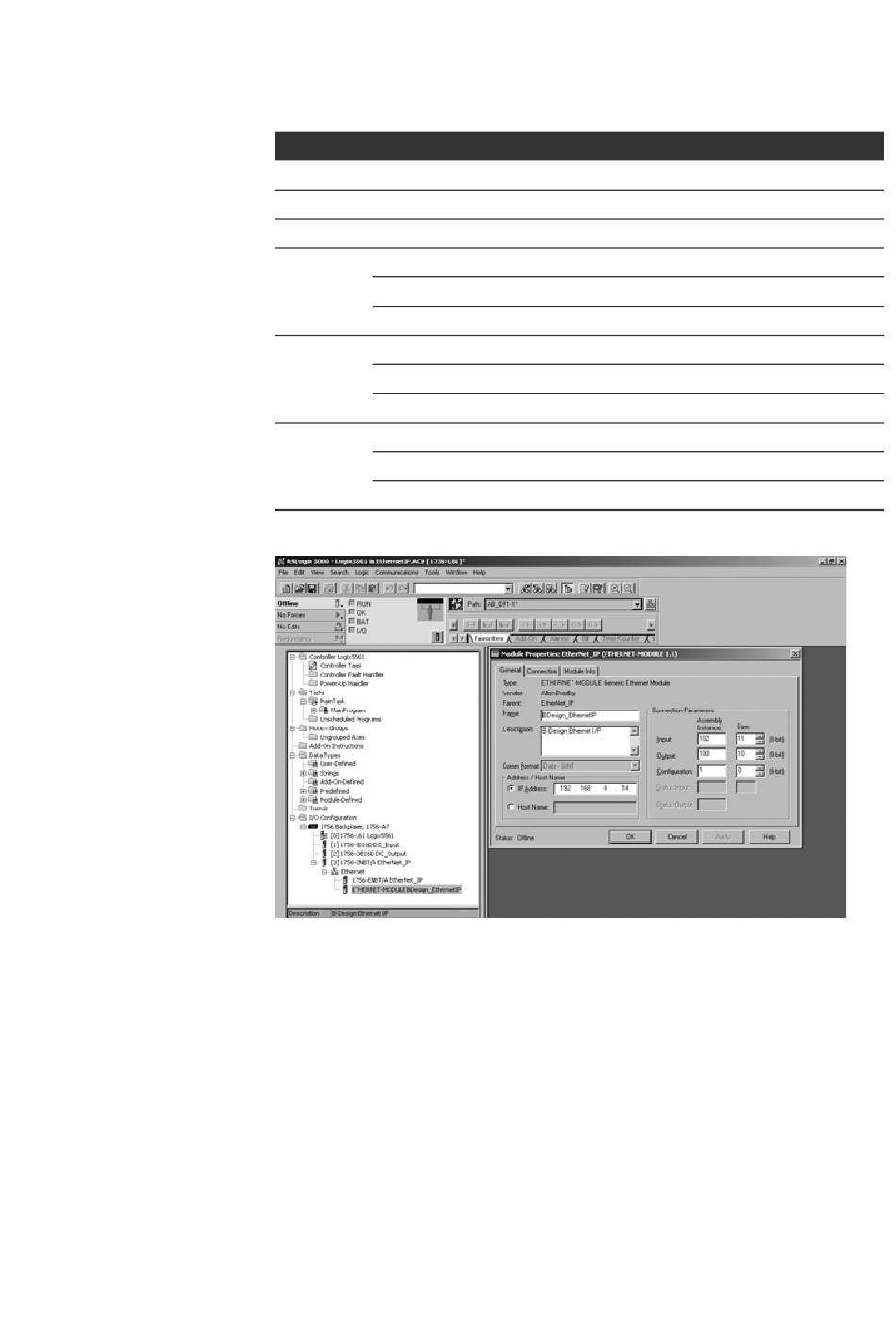

Fig 12: Dialogfönster Module Properties: EtherNet_IP
6. Kllicka på fliken "Connection".
7. Skriv in ett värde från ≥ 10 ms i fältet "Reqested Packet Interval (RPI)" och
bekräfta med "OK".
Den konfigurerade enheten visas under grenen "Ethernet" i trädstrukturen.
Konfigurationen kan kontrolleras genom att välja anslutningsstatus "Go Online".
Eventuellt konfigurationsfel visas med ett gult utropstecken i trädstrukturen.
Värde
enligt projekt
"Data - SINT"
enligt projekt
102
11 (8-bit)
100
10 (8-bit)
1
0 (8-bit)
