202 AVENTICS | EtherNet/IP™ | R412012728–BDL–001–AC
Beskrivning av enheten

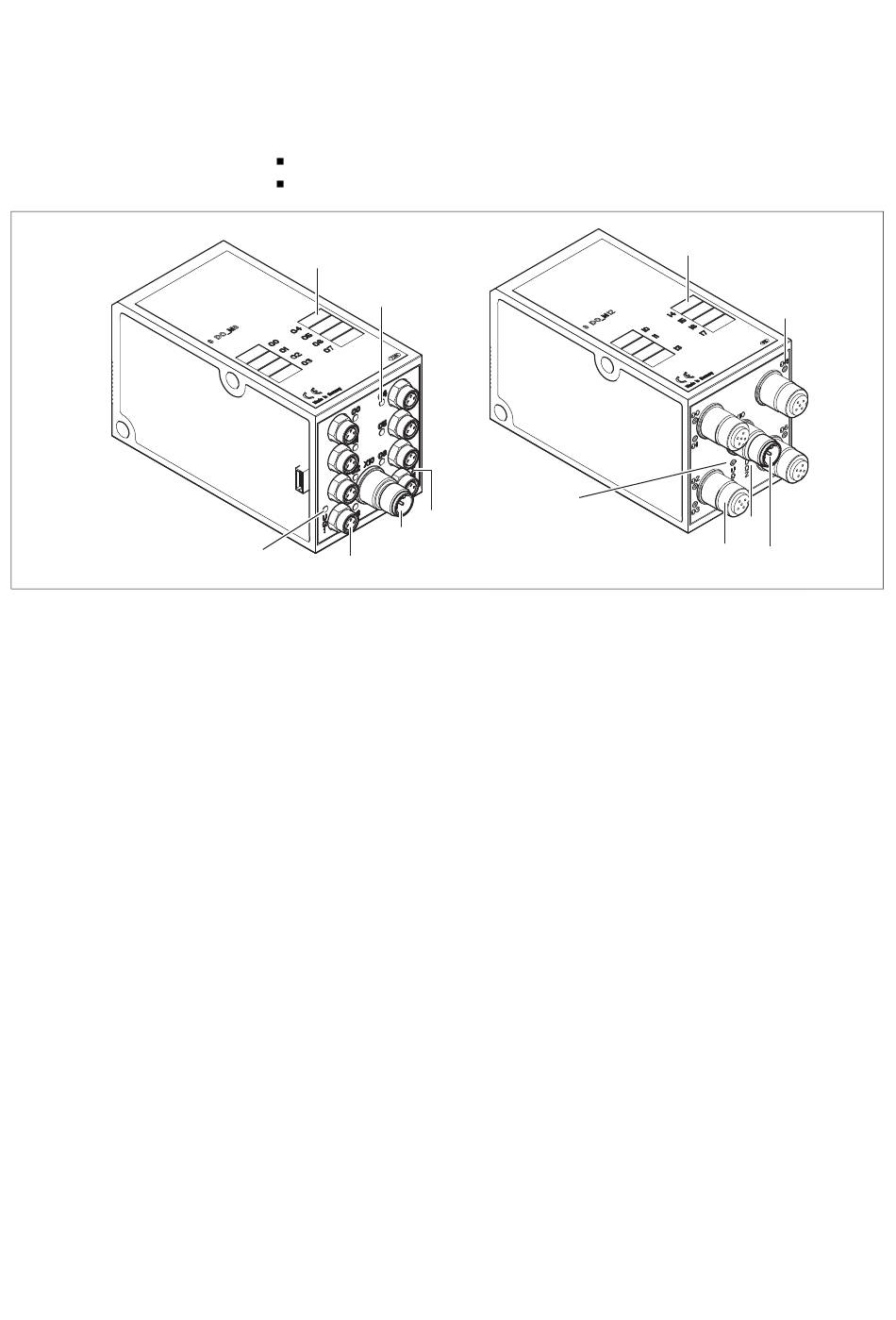

Fig 4: Utgångsmodul8 signaler RMV04-8DO_M8 (vänster) och RMV04-8DO_M12 (höger)
1 Märkruta
2 LED (gul, status) per utgång
3 Tvåfärgad LED-indikering av ventilförsörjning U
4 Anslutning ventilförsörjning via M12-kontakt
5 RMV04-8DO_M8: 8 utgångar, 8DO_M8
RMV04-8DO_M12: 4 utgångar, 8DO_M12, med 2 signaler per M12-kontakt, dubbelbelagd
6 Tvåfärgad LED-indikering av ventilförsörjning U
5.2.4 Utgångsmodul
Utgångsmodulen för anslutning av aktuatorerna finns i två utföranden:
8 x M8 (RMV04-8DO_M8) eller
4 x M12, med 2 signaler per M12-kontakt (RMV04-8DO_M12)
1
2
4
6
5
Q2
Q1
6
3
1
2
3
5 4
