142 AVENTICS | EtherNet/IP™ | R412012728–BDL–001–AC
Messa in funzione e comando
5. Inserire nei campi della scheda "General" i rispettivi valori:
Parametro
Nome:
Comm Format:
IP Address:
Input:
Assembly Instance:
Size:
Output:
Assembly Instance:
Size:
Configuration:
Assembly Instance:
Size:

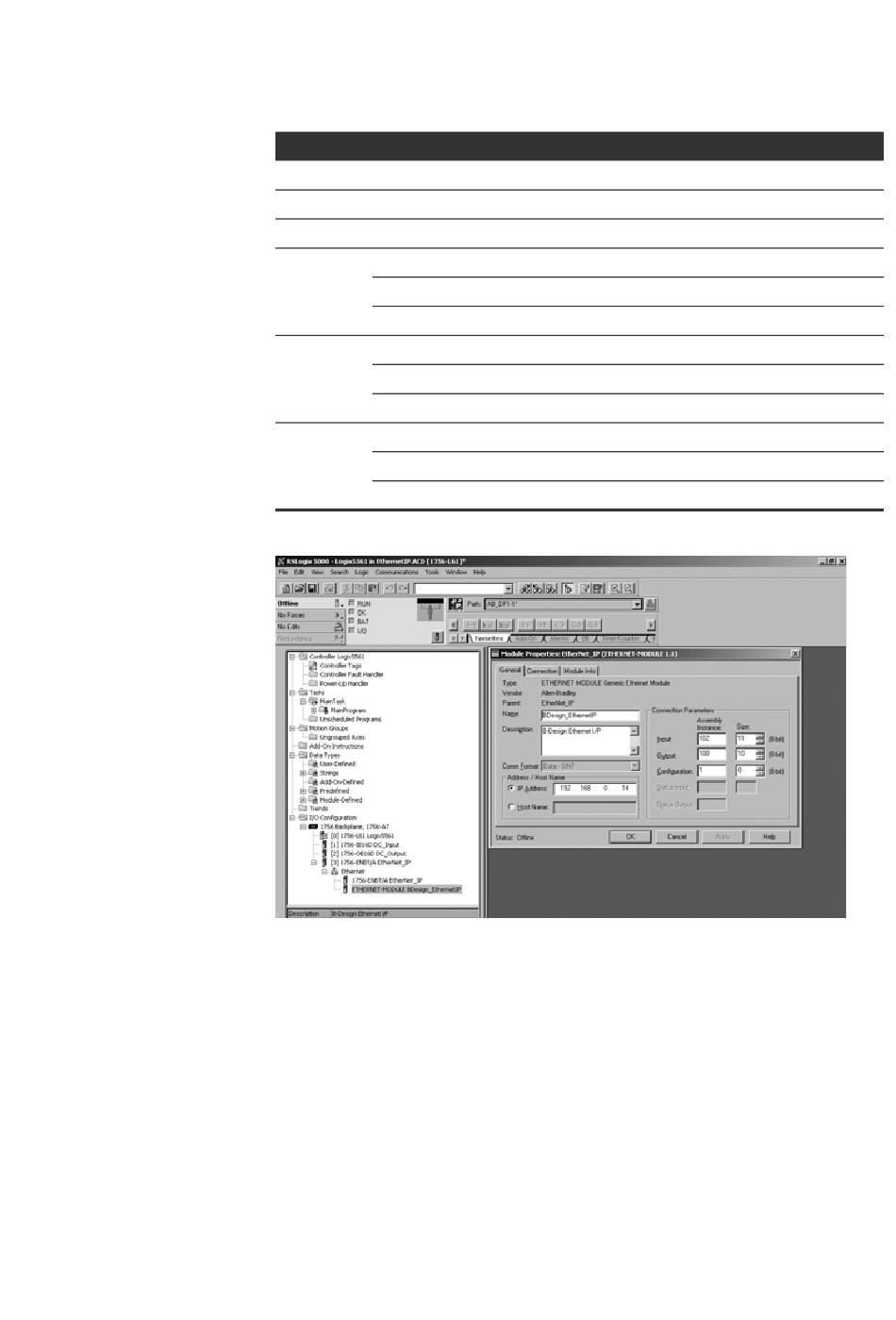

Fig. 12: Finestra di dialogo Module Properties: EtherNet_IP
6. Fare clic sulla scheda "Connection".
7. Inserire nel campo "Requested Packet Interval (RPI)" un valore di ≥ 10 ms
e confermare con "OK".
L'apparecchio configurato compare sotto il ramo "Ethernet" della struttura
ad albero.
È possibile controllare la configurazione selezionando lo stato di collegamento
"Go Online". Eventuali errori di configurazione vengono visualizzati con un punto
esclamativo giallo nella struttura ad albero.
Valore
In base al progetto
"Data - SINT"
In base al progetto
102
11 (8 bit)
100
10 (8 bit)
1
0 (8 bit)
