Descripción del aparato

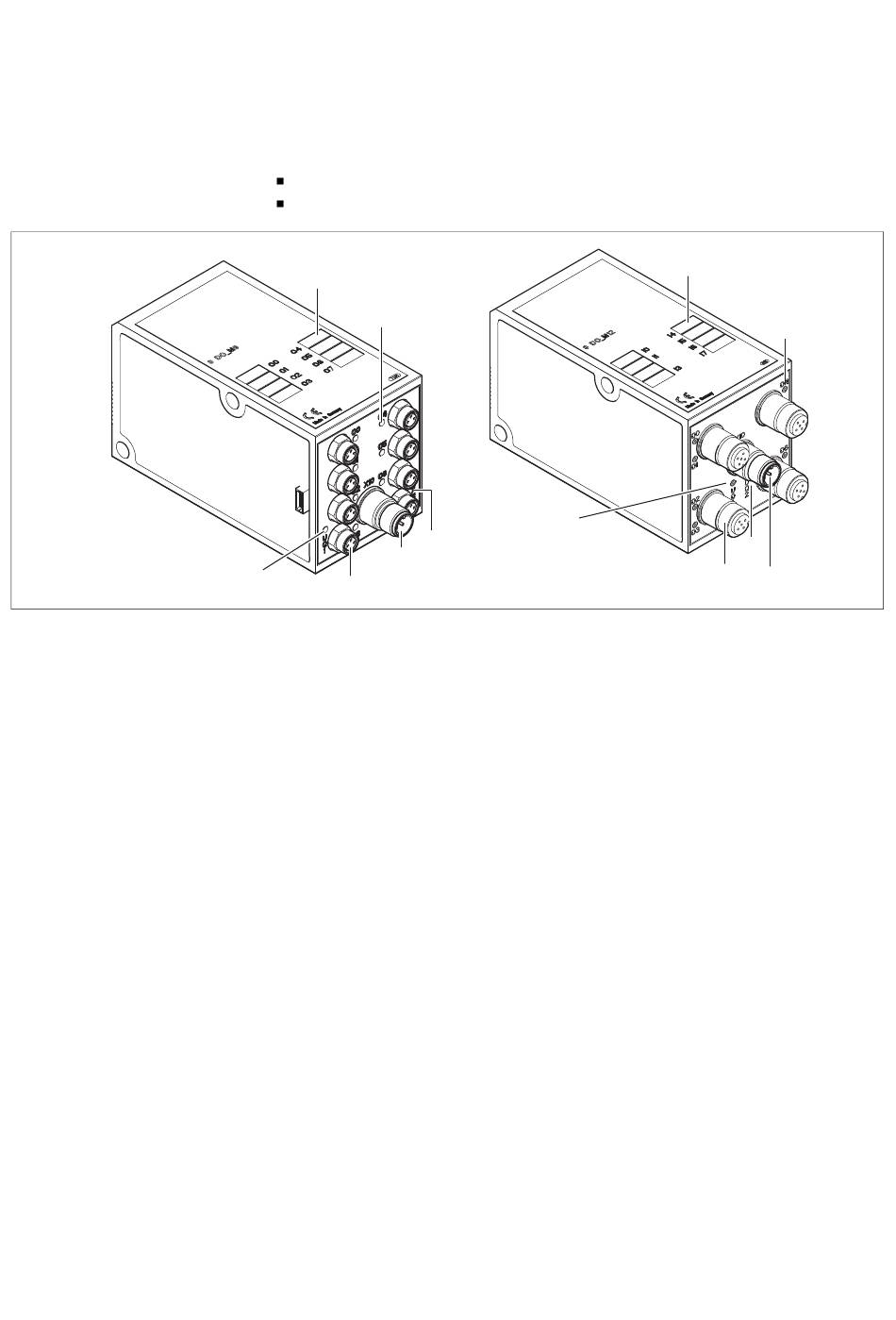

Fig. 4: Módulo de salida óctuple: RMV04-8DO_M8 (izquierda) y RMV04-8DO_M12 (derecha)
1 Campo de rotulación
2 Indicador LED (amarillo, estado) por salida
3 Indicador LED bicolor, alimentación de carga U
4 Alimentación de carga de la conexión a través de un enchufe M12
5 RMV04-8DO_M8: 8 salidas, 8DO_M8
RMV04-8DO_M12: 4 salidas, 8DO_M12, con ocupación doble
6 Indicador LED bicolor, alimentación de carga U
5.2.4 Módulos de salida
Los módulos de salida para conectar los actuadores están disponibles en dos
versiones:
8 x M8 (RMV04-8DO_M8) o
4 x M12, con ocupación doble (RMV04-8DO_M12)
