AVENTICS | EtherNet/IP™ | R412012728–BDL–001–AC
7.3.2 Configuration des entrées et sorties
Les entrées et sorties peuvent être configurées comme décrit dans l'exemple suivant.
1. Dans le programme RSLogix5000, double-cliquer dans l'arborescence sur la
branche "Controller Tags" sous "Controller Logix5561".
Dans l'espace droit de la fenêtre, différents groupes de menus apparaissent.
Le groupe de menus avec le nom enregistré dans la configuration ("BDesign"
dans l'exemple) représente l'unité de distributeur B-Design Ethernet/IP.
2. Ouvrir le groupe de menus "BDesign:O" en cliquant sur le signe "+".
3. Ouvrir le groupe de menus "BDesign:O Data" en cliquant sur le signe "+".
La fenêtre suivante apparaît :

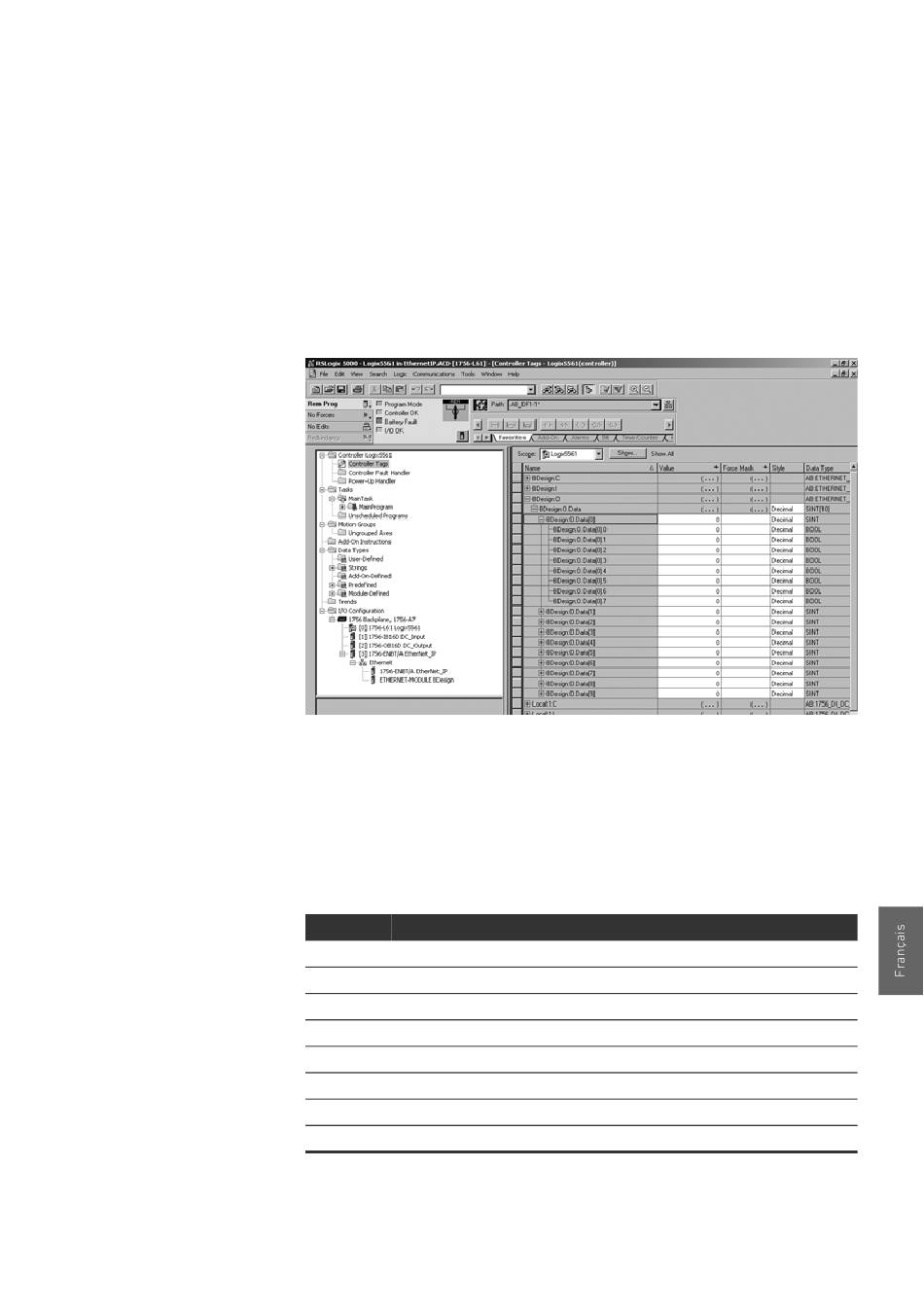

Fig. 13 : Espace de fenêtre Controller Tags
Dès que les octets listés (par ex. "BDesign:O.Data[0]") sont ouverts avec un clic sur "+",
les bits correspondants s'affichent.
Les données d'entrée et de diagnostic peuvent être consultées en ouvrant le groupe
de menus "BDesign:I".
Exemple :
BDesign:I.Data[6] (module Diagnostic)
Bit Function
0 none <value = 0>
1 none <value = 0>
2 Supply voltage for outputs 1-8
3 Supply voltage for outputs 9-16
4 Supply voltage for outputs 17-32
5 Electrical supply voltage for external modules
6 none <value = 0>
7 none <value = 0>
Mise en service et utilisation
105
