UNIDADES INTERNAS

E

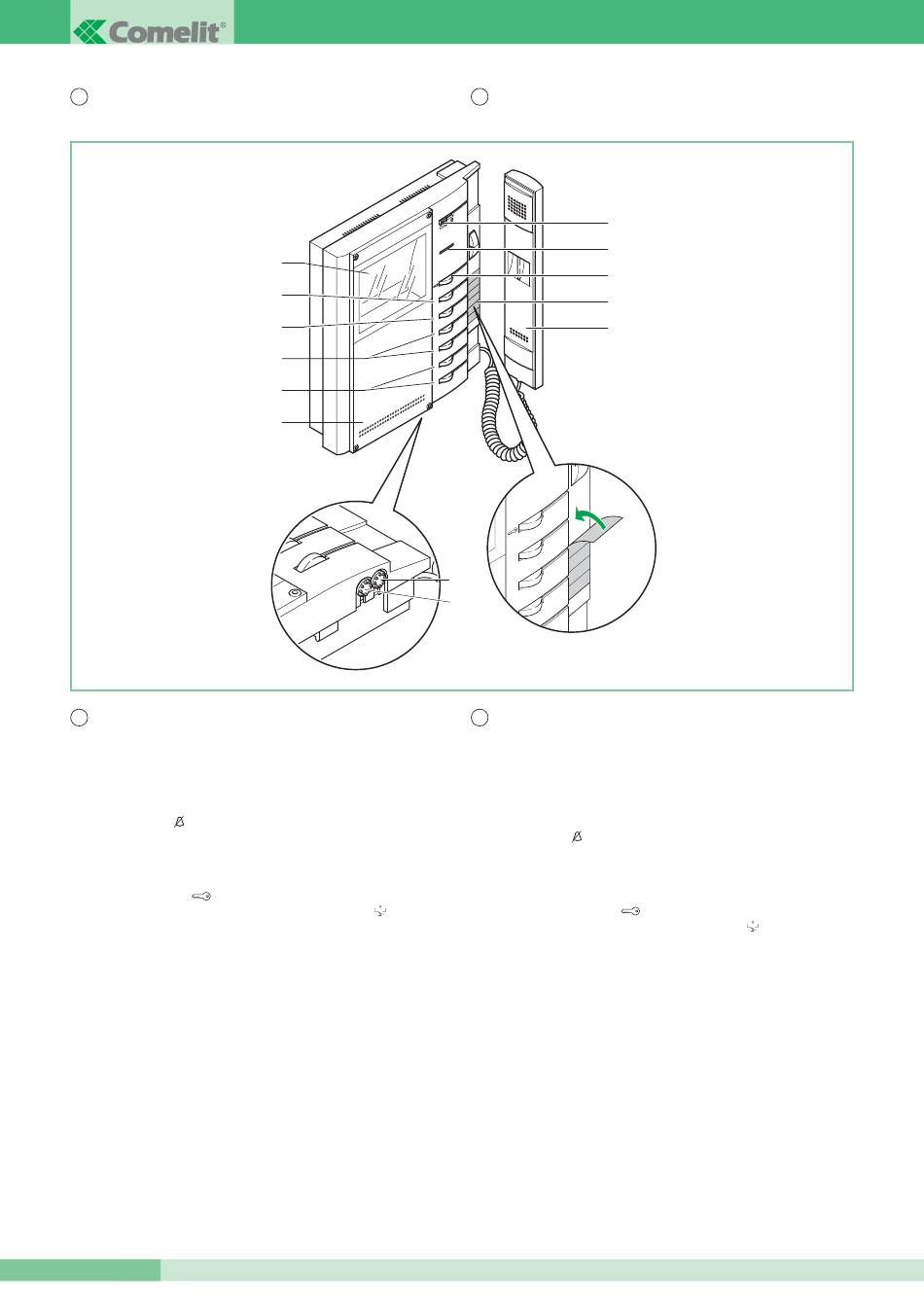

Descripción monitor Bravo e informaciones usuario
E Los Monitores Vídeo porteros Comelit de la serie Bravo Art. 5701 (Monitor en
blanco y negro) y Art. 5702 (Monitor en color), son compatibles con los
monitores de series: Eurocom, Videocom, Genius y Diva. La placa de fijación
Art. 5705 completa el Monitor y determina el sistema de cableado Tradicional.
1. Selector tono de llamada/servicio Privado de 3 posiciones:
Posición izquierda: Tono de llamada volumen máximo.
Posición central: Tono de llamada volumen medio.
Posición derecha : Activación función servicio Privado.
(Por el servicio Privado se entiende la exclusión de la llamada de la unidad
externa o desde la central de portería; la activación de la función servicio Privado
se muestra por la aparición de un indicador rojo en el lado izquierdo del selector).
2. Led de señalización (disponible de serie).
3. Pulsador Abre puerta .
4. Pulsador disponible de serie, referencia en la caja de conexión
(Normalmente utilizado para función Autoencendido).
5. Pulsador disponible de serie (referencia en la caja de conexión P2C2).
6. Pulsadores opcionales para activación de funciones suplementarias.
7. Pulsadores o Led opcionales para activación/visualización de funciones
(B)
suplementarias.
8. Pantalla para visualización de imagen desde la unidad externa.
9. Etiqueta intercambiable y personalizable mediante Kit opcional.
10. Manivela de regulación de luminosidad (girar en sentido horario para aumentar
la luminosidad).
11. Potenciómetro de regulación del contraste para el monitor B/N o potenciómetro
de regulación de intensidad para el monitor en COLOR (para regular girar en
sentido horario).
12. Etiqueta memo-pulsadores en las que es posible indicar la función de los
pulsadores del Monitor (para aplicar en el Monitor debajo del auricular como se
indica en la figura). La etiqueta adhesiva está conectada a los Monitores Art.
5701 y Art. 5702 en el manual usuario FT BRAVO 01.
13. Auricular Monitor (Descolgar el auricular para empezar la comunicación).
(A)
Pulsador disponible con tarjeta opcional Art. 5733.
(B)
Pulsador disponible con tarjeta opcional Art. 5733.
Led de visualización disponible con tarjeta opcional Art. 5734.
MT VCC 01 12
8
4
1
5
2
3
6
4
5
7
6
9
(A)
PONTOS INTERNOS
P
Descrição do monitor Bravo e informações ao usuário
1
2
3
12
13
1
10
2
11
P Os Monitores dos intercomunicadores de vídeo Comelit da série Bravo Art. 5701
(Monitor a preto e branco) e Art. 5702 (Monitor a cores), são compatíveis com os
Monitores das séries: Eurocom, Videocom, Genius e Diva.
O suporte de fixação Art. 5705 completa o Monitor e determina o sistema de
cablagem tradicional.
1. Selector campainha/serviço Privacy com 3 posições:
Posição à esquerda: Campainha no volume máximo.
Posição central: Campainha no volume médio.
Posição à direita : Activação da função Privacy.
(Por serviço Privacy entende-se a exclusão da chamada no posto externo ou na
central auxiliar da portaria; a activação da função Privacy é assinalada pelo
acendimento de um indicador vermelho no lado do selector).
2. LED de sinalização (disponível de série).
3. Botão de Abertura da porta
4. Botão disponível de série, referência na tira de terminais
(Apenas utilizado para a função de Acendimento automático).
5. Botão disponível de série, (referência na tira de terminais P2C2).
6. Botões opcionais para activação de funções suplementares.
7. Botões ou LED opcionais para activação/visualização de funções suplementares.
8. Ecrã para visualização de imagens do posto externo.
9. Cartão intercambiável e personalizável através do Kit opcional.
10. Manípulo de regulação da luminosidade (rodar no sentido dos ponteiros do
relógio para aumentar a luminosidade).
11. Control para ajuste de contraste no monitor Bravo a preto e branco, e da
intensidade de côr no monotor Bravo a cores (Rodar no sentido dos ponteiros do
relógio para aumentar o valor).
12. Etiqueta para os botões onde é possível indicar a função dos botões do Monitor
(aplicar no Monitor debaixo do auscultador, tal como indicado na figura). A
etiqueta autocolante é fornecida com o Monitor Art. 5701 e Art. 5702 no manual
de utilizador FT BRAVO 01.
13. Auscultador do Monitor (Levantar o auscultador para iniciar a comunicação).
(A)
Botão disponível com cartão opcional Art. 5733.
(B)
Botão disponível com cartão opcional Art. 5733.
LED de visualização disponível com o cartão opcional Art. 5734.
.
