Warnung:
Das Pluskabel (rot) sollte immer mit der
mitgelieferten Sicherung oder einem Trennschalter
(möglichst nahe am Sicherungswert) an (+) DC
angeschlossen werden.
Stromanschluss
Das GO7 ist gegen Verpolung sowie Unter- und Überspannung
geschützt (für einen bestimmten Zeitraum).
Das mitgelieferte Stromkabel besteht aus vier Elementen, die
folgende Funktionen haben:
•
Stromversorgung des Systems (rote und schwarze Kabel)
•
Kontrolle des Stromanschlußstatus (gelbes Kabel)
•
Anschluss an einen externen Alarm (blaues Kabel)

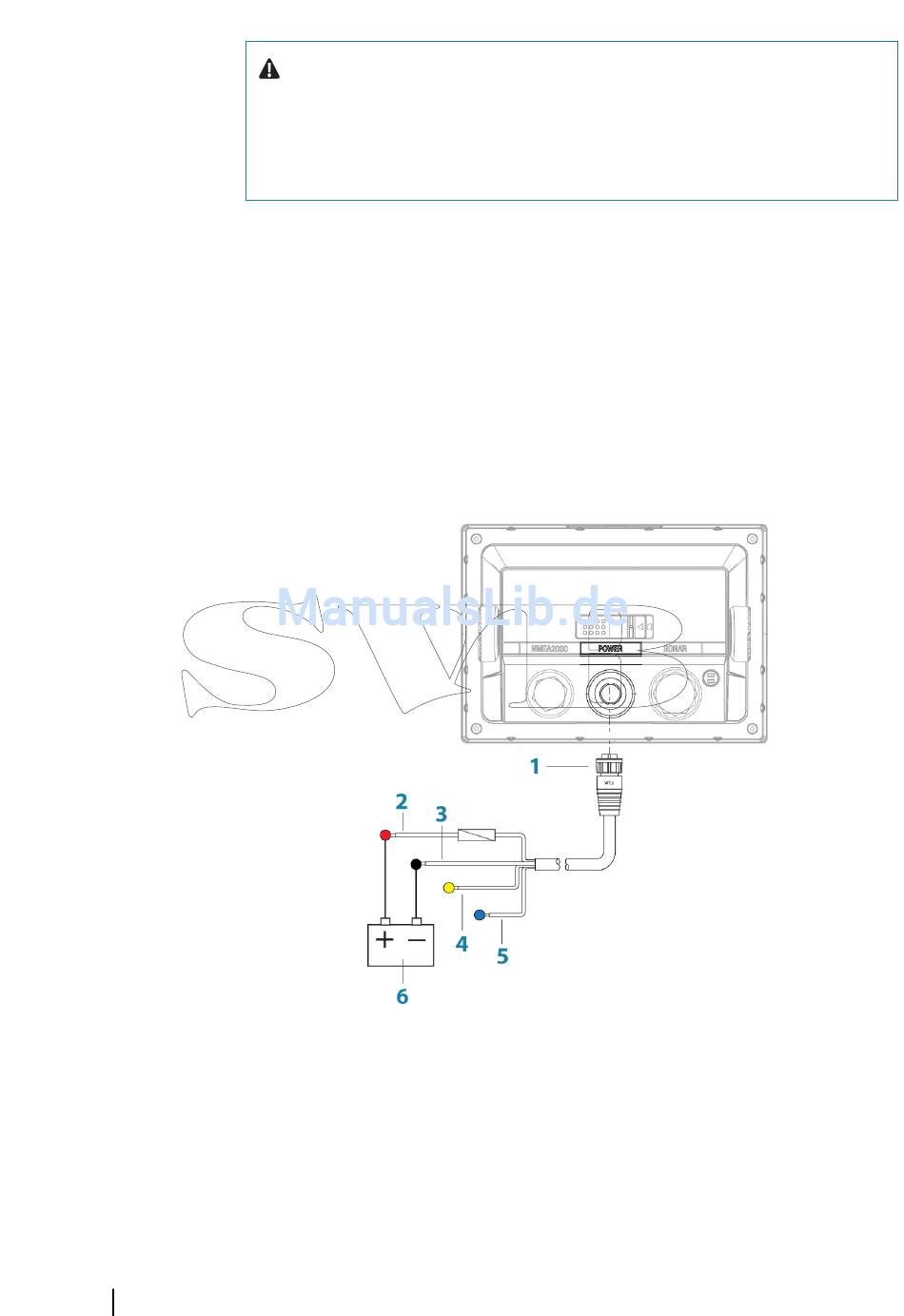

1
Netzkabel-Anschluss
2
12-V-Pluskabel (rot) mit montierter Sicherungshalterung
3
12-V-Minuskabel (schwarz)
4
Kabel zur Stromkontrolle (gelb)
5
Alarmkabel (blau)
Verkabelung
| GO7 Installationshandbuch
