Anmerkung:
Ú
denselben Anschlüssen wie die Starterbatterien, der
Autopilot-Computer, das Bugstrahlruder oder anderen
Geräten mit hohem Strombedarf verbunden werden.

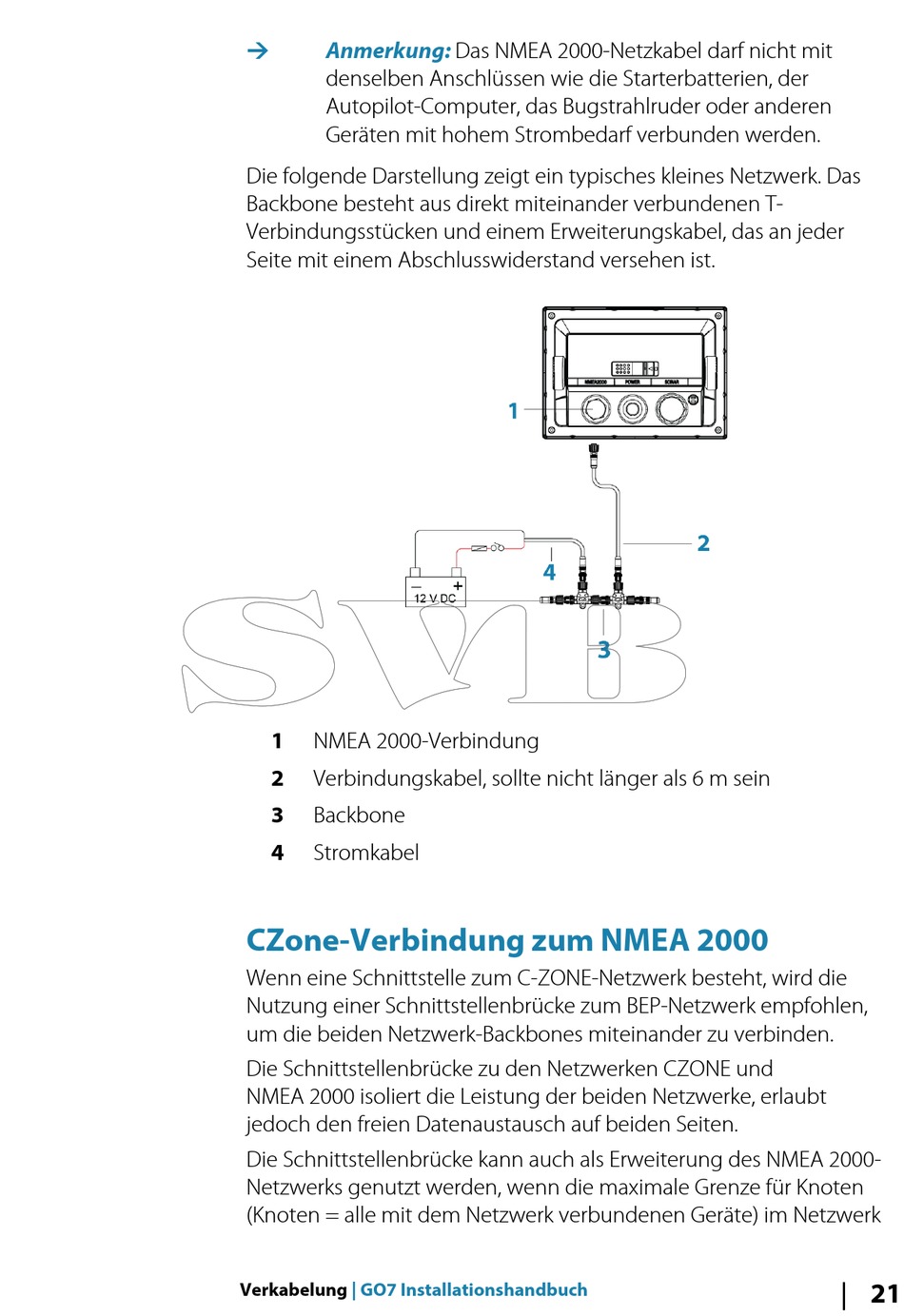

Die folgende Darstellung zeigt ein typisches kleines Netzwerk. Das
Backbone besteht aus direkt miteinander verbundenen T-
Verbindungsstücken und einem Erweiterungskabel, das an jeder
Seite mit einem Abschlusswiderstand versehen ist.
1
NMEA 2000-Verbindung
2
Verbindungskabel, sollte nicht länger als 6 m sein
3
Backbone
4
Stromkabel
CZone-Verbindung zum NMEA 2000
Wenn eine Schnittstelle zum C-ZONE-Netzwerk besteht, wird die
Nutzung einer Schnittstellenbrücke zum BEP-Netzwerk empfohlen,
um die beiden Netzwerk-Backbones miteinander zu verbinden.
Die Schnittstellenbrücke zu den Netzwerken CZONE und
NMEA 2000 isoliert die Leistung der beiden Netzwerke, erlaubt
jedoch den freien Datenaustausch auf beiden Seiten.
Die Schnittstellenbrücke kann auch als Erweiterung des NMEA 2000-
Netzwerks genutzt werden, wenn die maximale Grenze für Knoten
(Knoten = alle mit dem Netzwerk verbundenen Geräte) im Netzwerk
Verkabelung
| GO7 Installationshandbuch
Das NMEA 2000-Netzkabel darf nicht mit
21
