18 |

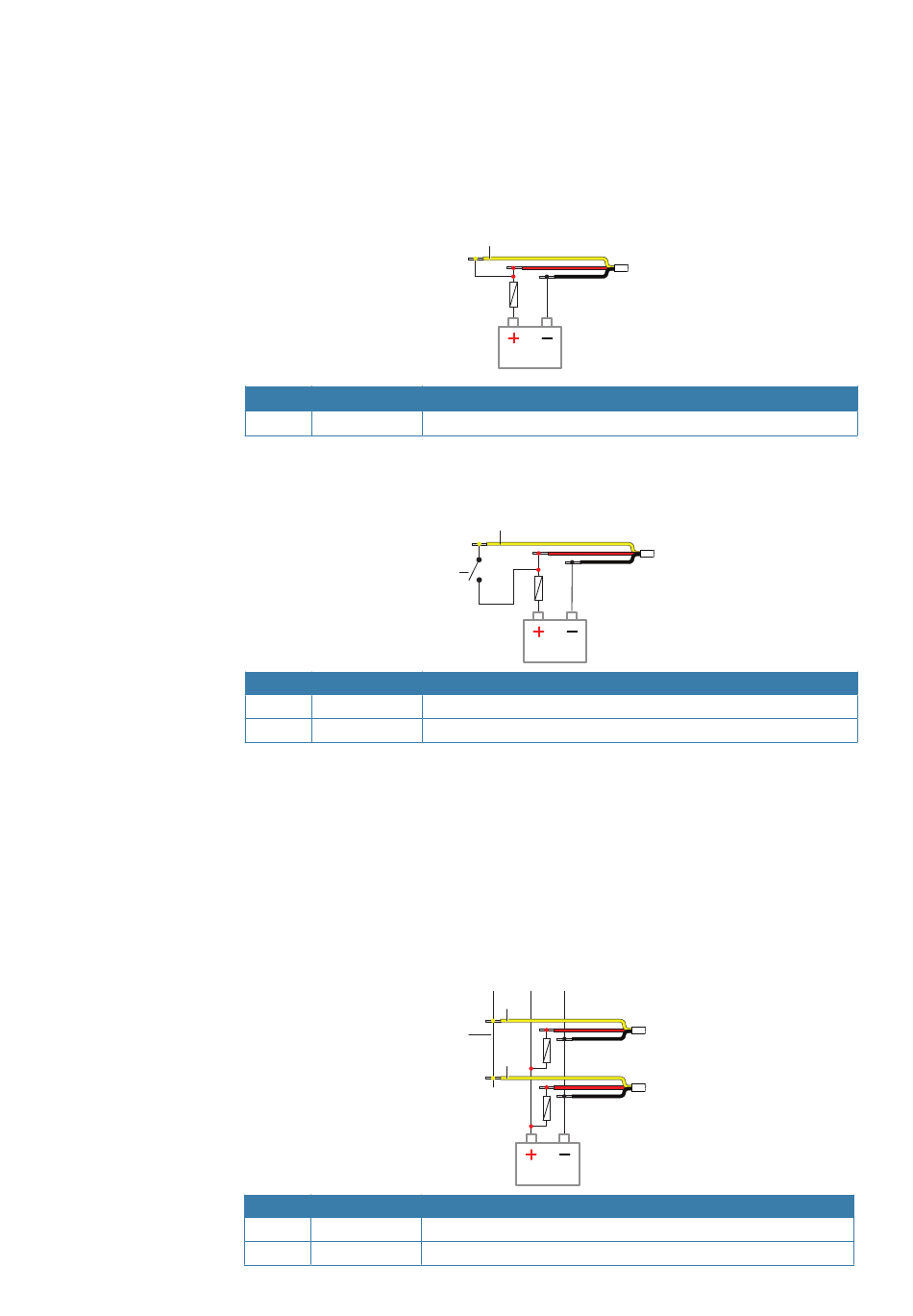

Anschluss für die Stromversorgung
Die gelbe Ader im Stromkabel muss dazu verwendet werden, das Ein- und Ausschalten des
Gerätes zu steuern.
Einschaltsteuerung für Pluskabel (automatisch)
Das System schaltet sich ein, sobald die Versorgungsspannung anliegt, und aus, sobald diese
entfernt wird. Legen Sie die gelbe Ader nach der Sicherung mit der roten Ader zusammen.
Aderfarbe
A
Gelb
Einschalten mittels Schalter
Das Gerät ist eingeschaltet, solange der Schalter geschlossen ist.
Aderfarbe
A
Gelb
B
Über die Stromversorgung gesteuert
Der Scanner kann an einen gemeinsamen Stromsteuerungs-Bus angeschlossen werden, und
schaltet sich ein, wenn die Stromversorgung über eine Anzeigeeinheit an den Bus erfolgt.
Für Lowrance-Displays verbinden Sie den gelben Draht des Stromversorgungskabels mit dem
Bus.
Für Simrad- und B&G-Displays wird der gelbe Draht des Stromversorgungskabels an den Bus
angeschlossen und alle Displays, die für das Ein-/Ausschalten des Systems vorgesehen sind,
werden als Master definiert.
Weitere Informationen hierzu finden Sie in der Dokumentation, die mit Ihrem Display geliefert
wurde.
Aderfarbe
A
Gelb
B
Verkabelung |
Halo24-Radar Installationshandbuch
A
Beschreibung
Steuerungsleitung – verbunden mit Spannungsleitung (+)
A
B
Beschreibung
Stromsteuerungsader
Netzschalter
A
B
A
Beschreibung
Stromsteuerungsader
Master-/Slave-Bus
