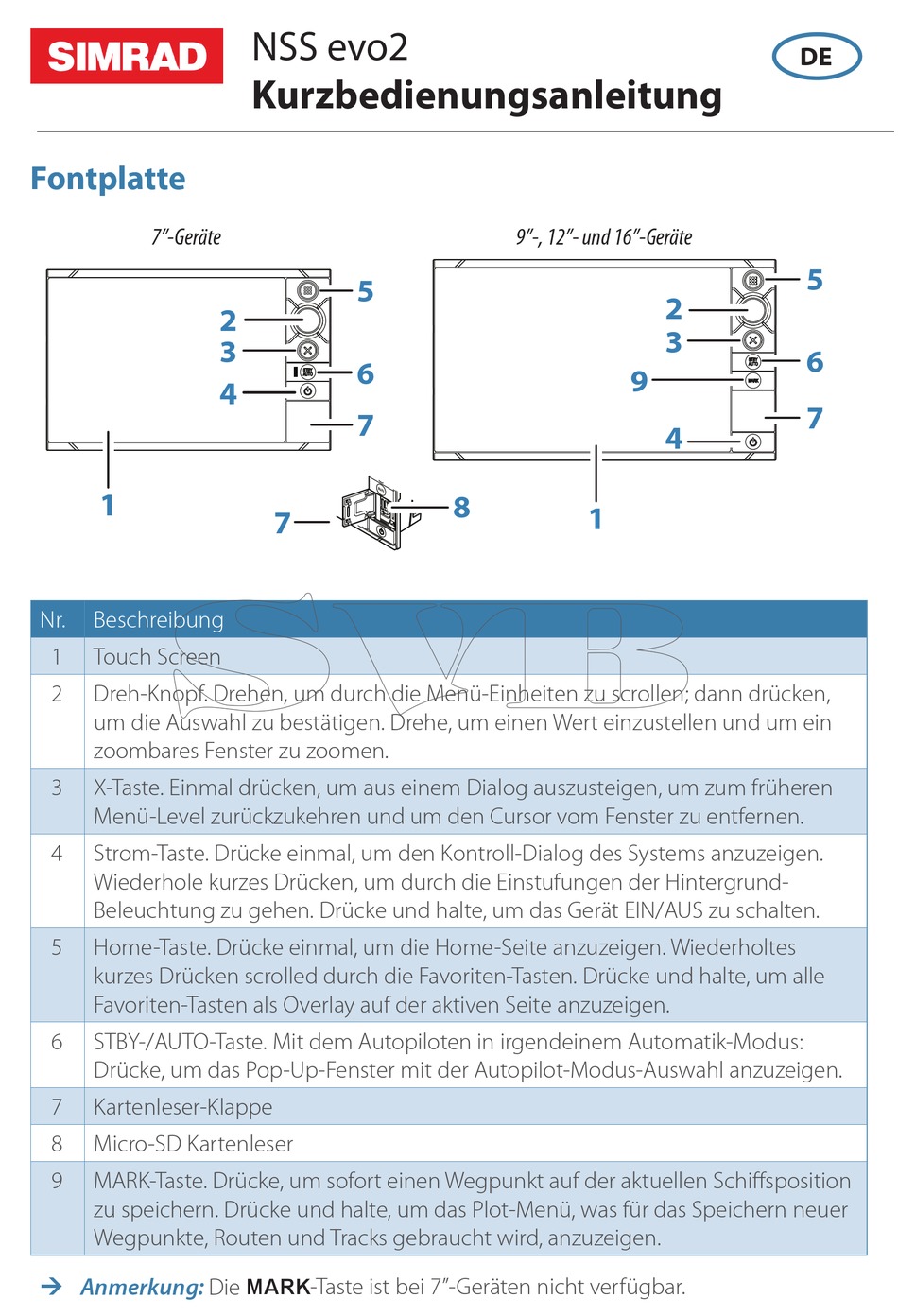

Simrad NSS evo2 Kurzbedienungsanleitung

Fontplatte
7"-Geräte
1
Nr. Beschreibung
1 Touch Screen
2 Dreh-Knopf. Drehen, um durch die Menü-Einheiten zu scrollen; dann drücken,
um die Auswahl zu bestätigen. Drehe, um einen Wert einzustellen und um ein
zoombares Fenster zu zoomen.
3 X-Taste. Einmal drücken, um aus einem Dialog auszusteigen, um zum früheren
Menü-Level zurückzukehren und um den Cursor vom Fenster zu entfernen.
4 Strom-Taste. Drücke einmal, um den Kontroll-Dialog des Systems anzuzeigen.
Wiederhole kurzes Drücken, um durch die Einstufungen der Hintergrund-
Beleuchtung zu gehen. Drücke und halte, um das Gerät EIN/AUS zu schalten.
5 Home-Taste. Drücke einmal, um die Home-Seite anzuzeigen. Wiederholtes
kurzes Drücken scrolled durch die Favoriten-Tasten. Drücke und halte, um alle
Favoriten-Tasten als Overlay auf der aktiven Seite anzuzeigen.
6 STBY-/AUTO-Taste. Mit dem Autopiloten in irgendeinem Automatik-Modus:
Drücke, um das Pop-Up-Fenster mit der Autopilot-Modus-Auswahl anzuzeigen.
7 Kartenleser-Klappe
8 Micro-SD Kartenleser
9 MARK-Taste. Drücke, um sofort einen Wegpunkt auf der aktuellen Schiffsposition
zu speichern. Drücke und halte, um das Plot-Menü, was für das Speichern neuer
Wegpunkte, Routen und Tracks gebraucht wird, anzuzeigen.
¼ Anmerkung:
NSS evo2
Kurzbedienungsanleitung
5
2
3
6
4
7
M A R
7
MARK
Die -Taste ist bei 7"-Geräten nicht verfügbar.
9"-, 12"- und 16"-Geräte
8
K
2
3
9
MARK
4
1
DE
5
6
7
