Funktionsbeschreibung

GEMÜ 717 ist ein 2/2- bzw. 3/2-Wege
Kugelhahn in Kunststoffausführung und mit
einem Kunststoffhandantrieb ausgestattet.
Durch die Verschraubungsarretierung
können die Verschraubungen in ihrer
Position gehalten werden.
Ventilkörper- und Dichtwerkstoff sind laut
Datenblatt in verschiedenen Ausführungen
erhältlich. Optionales Zubehör ist auf
Anfrage erhältlich (siehe Kapitel 18
"Zubehör").

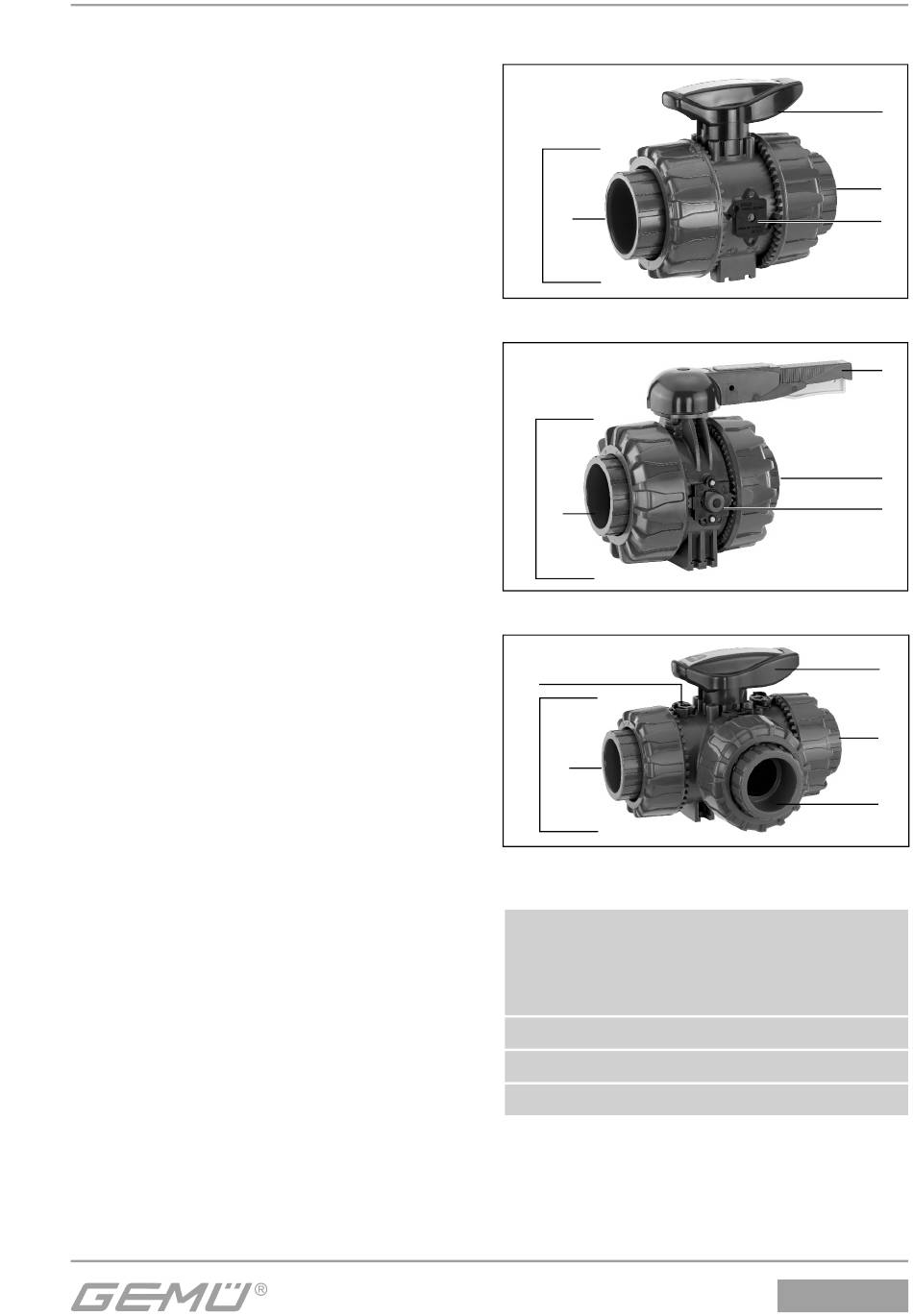

9 Geräteaufbau
4
2
Geräteaufbau 2/2-Wege-Kugelhahn, DN 10 - 50
4 2
Geräteaufbau 2/2-Wege-Kugelhahn, DN 65 - 100
3
4
2
Geräteaufbau 3/2-Wege-Kugelhahn, DN 10 - 50
1 DN 10 - 50:
Handgriff zur Handbetätigung
DN 65 - 100:
Handhebel zur Handbetätigung
2 Anschlüsse für Rohrleitung
3 Verschraubungsarretierung
4 Kugelhahnkörper
7 / 48
1
2
3
1
2
3
1
2
2
