Gemü 717 Original Einbau- Und Montageanleitung Seite 10

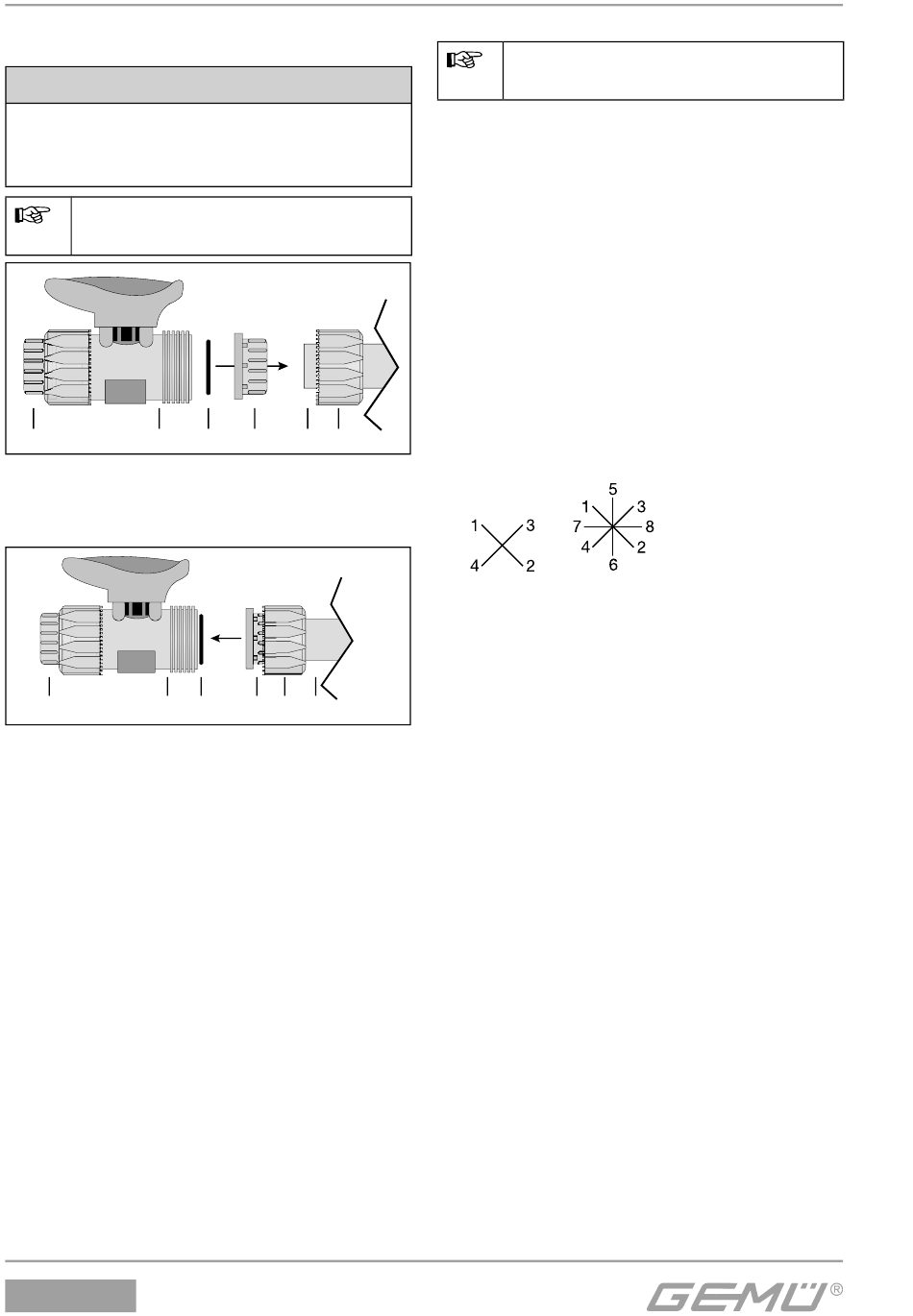

Montage bei Einlegeteilen zum
Schrauben:
VORSICHT
Beschädigungen des Ventilkörpers!
® Nur für Ventilkörper geeignetes
Gewindedichtmittel verwenden.
Das Gewindedichtmittel ist nicht im
Lieferumfang enthalten!
4 2
1. Überwurfmutter 1 von Kugelhahnkörper 2
abschrauben.
2. Dichtring 3 ggf. wieder einsetzen.
4 2
3. Überwurfmutter 1 über Rohrleitung 5
stecken.
4. Gewindedichtmittel auf
Anschlussgewinde aufbringen.
5. Einlegeteil 4 in die Rohrleitung 5
einschrauben.
6. Überwurfmutter 1 wieder auf
Kugelhahnkörper 2 aufschrauben.
7. Weitere Anschlüsse des
Kugelhahnkörpers 2 auf gleiche Weise
mit der Rohrleitung 5 verbinden.
717
3 4 5 1
3 4 1 5
Montage bei Flanschanschluss:
Gültige Normen für die Montage
von Flanschen beachten!
1. Auf saubere und unbeschädigte
Dichtflächen der Anschlussflansche
achten.
2. Flansche vor Verschrauben sorgfältig
ausrichten.
3. Dichtungen gut zentrieren.
4. Kugelhahnflansch und Rohrflansch
mit geeignetem Dichtmaterial und
passenden Schrauben verbinden.
Dichtmaterial und Schrauben sind nicht
im Lieferumfang enthalten.
5. Alle Flanschbohrungen nutzen.
6. Nur Verbindungselemente aus
zulässigen Werkstoffen verwenden!
7. Schrauben über Kreuz anziehen!
Entsprechende Vorschriften für
Anschlüsse beachten!
Nach der Montage:
Alle Sicherheits- und
G
Schutzeinrichtungen wieder anbringen
bzw. in Funktion setzen.
10 / 48
