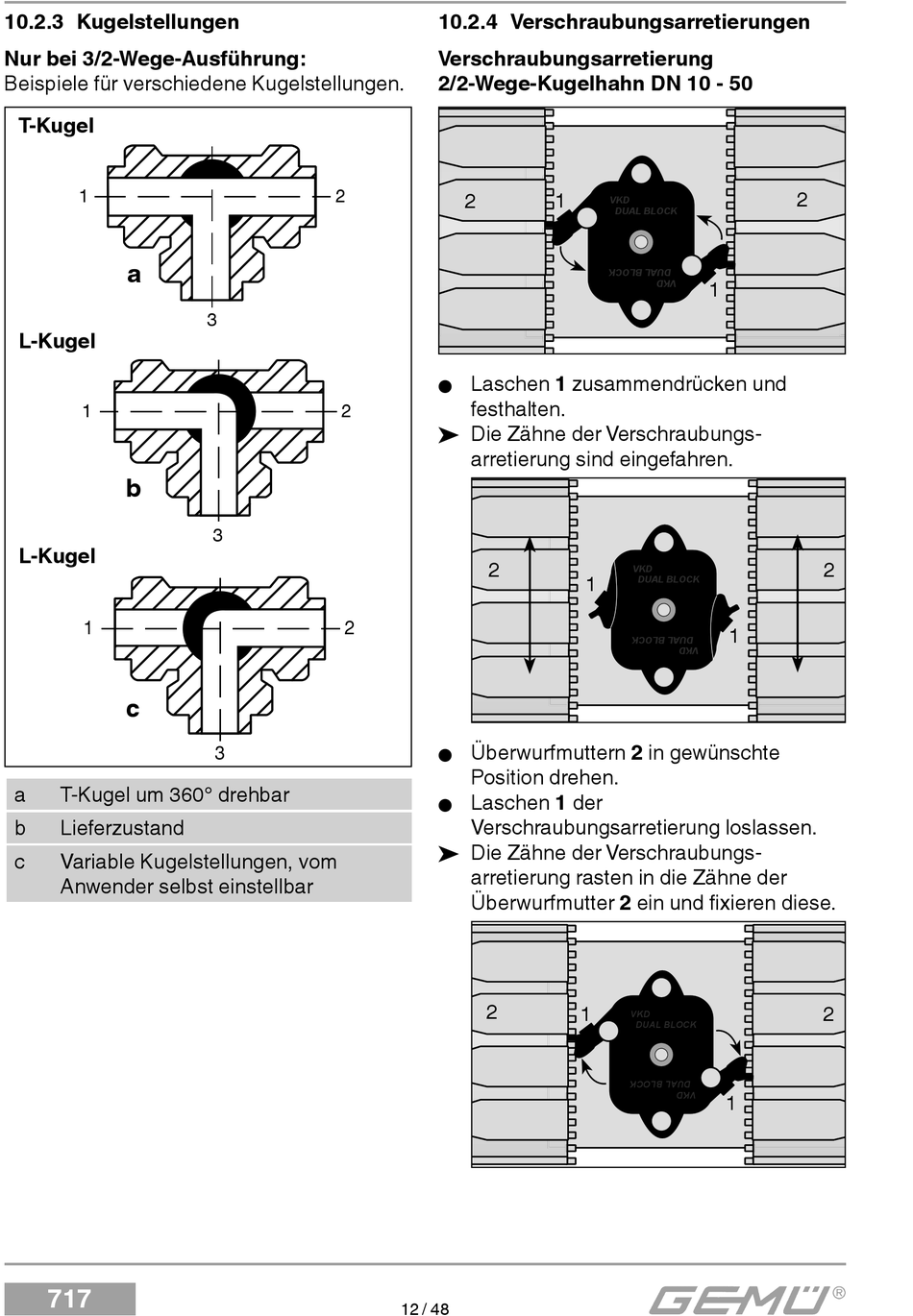

10.2.3 Kugelstellungen

Nur bei 3/2-Wege-Ausführung:
Beispiele für verschiedene Kugelstellungen.
T-Kugel
1
a
L-Kugel
1
b
L-Kugel
1
c
a T-Kugel um 360° drehbar
b Lieferzustand
c Variable Kugelstellungen, vom
Anwender selbst einstellbar
717
2
3
2
3
2
3

10.2.4 Verschraubungsarretierungen

Verschraubungsarretierung
2/2-Wege-Kugelhahn DN 10 - 50
2 1
Laschen 1 zusammendrücken und
G
festhalten.
® Die Zähne der Verschraubungs-
arretierung sind eingefahren.
2
Überwurfmuttern 2 in gewünschte
G
Position drehen.
Laschen 1 der
G
Verschraubungsarretierung loslassen.
® Die Zähne der Verschraubungs-
arretierung rasten in die Zähne der
Überwurfmutter 2 ein und fixieren diese.
2
