10.2

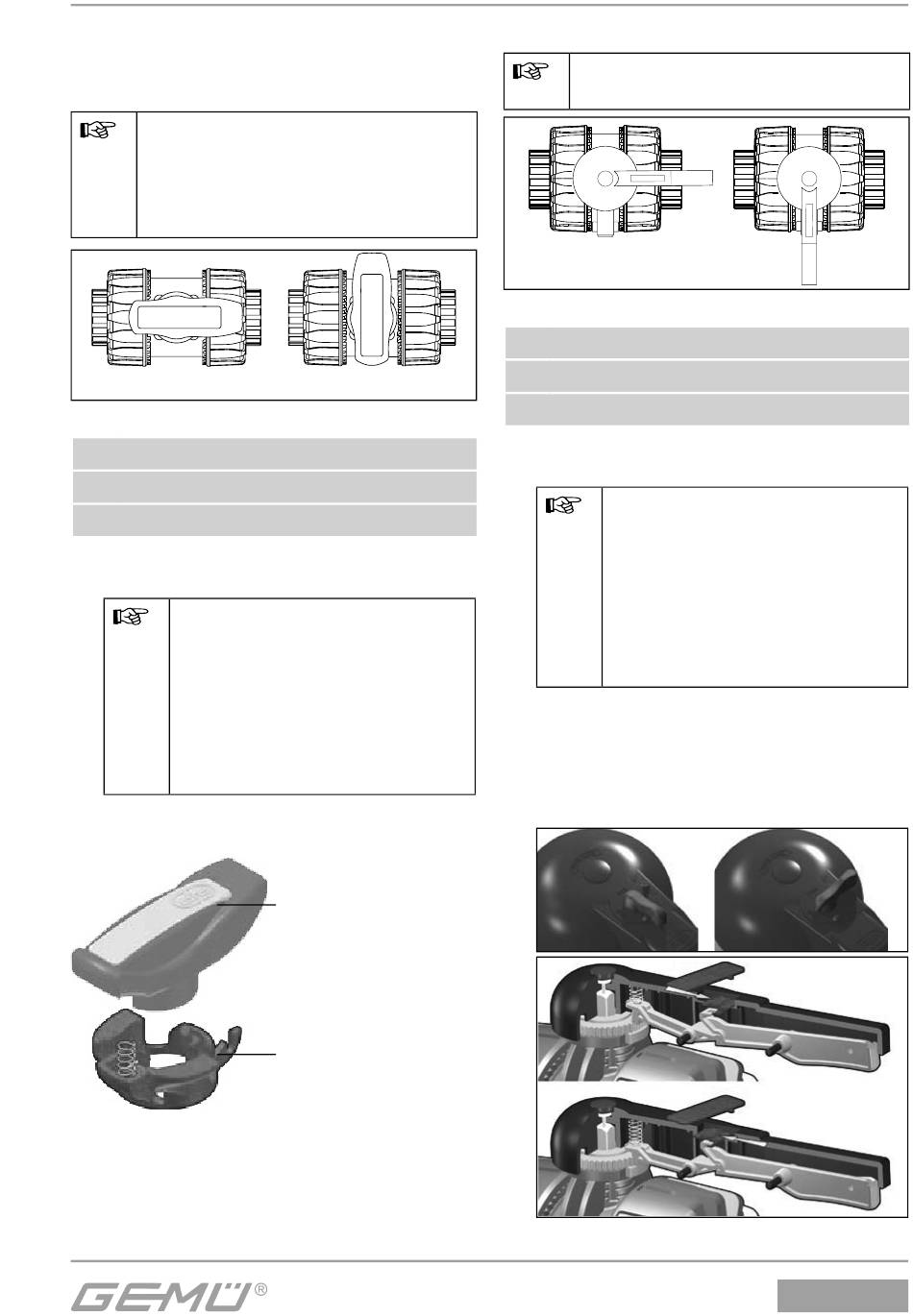

Bedienung

10.2.1 Handgriff

Der Öff nungsgrad bei Kugelhähnen
mit Handgriff ist stufenlos wählbar,
jedoch sind diese Zwischenstufen
nicht arretierbar und nicht
abschließbar.
1
a
Bedienung Handhebel (DN 10 - 50)
1 Handgriff
a Kugelhahn geöff net
b Kugelhahn geschlossen
Handgriff 1 in gewünschte Position
G
bringen.
Komplett geöff neter
Kugelhahn:
Handgriff 1 liegt in
Leitungsrichtung.
Komplett geschlossener
Kugelhahn:
Handgriff 1 liegt quer zur Leitung.
Handgriff sichern (optional):
Handgriff 1 vom Kugelhahn abnehmen.
G
Arretierung 2 des Handgriffs anbringen.
G
Handgriff 1 wieder auf Kugelhahn
G
montieren.
Optional: Vorhängeschloss anbringen.
G
1
b
1
2

10.2.2 Handhebel

Der Handhebel ist in 12 Stufen
arretierbar.
1
a
Bedienung Handhebel (DN 65 - 100)
1 Handhebel
a Kugelhahn geöff net
b Kugelhahn geschlossen
Handhebel 1 in gewünschte Position
G
bringen.
Komplett geöff neter
Kugelhahn:
Handhebel 1 liegt in
Leitungsrichtung.
Komplett geschlossener
Kugelhahn:
Handhebel 1 liegt quer zur
Leitung.
Handhebel sichern:
Abdeckung des Handhebels 1 öffnen
G
(bei DN 80 - 100).
Roten Hebel in die Position "LOCK"
G
bringen.
DN 65
DN 80 - 100
Optional: Vorhängeschloss anbringen.
G
11 / 48
1
b
FREE
717
LOCK
FREE
LOCK
