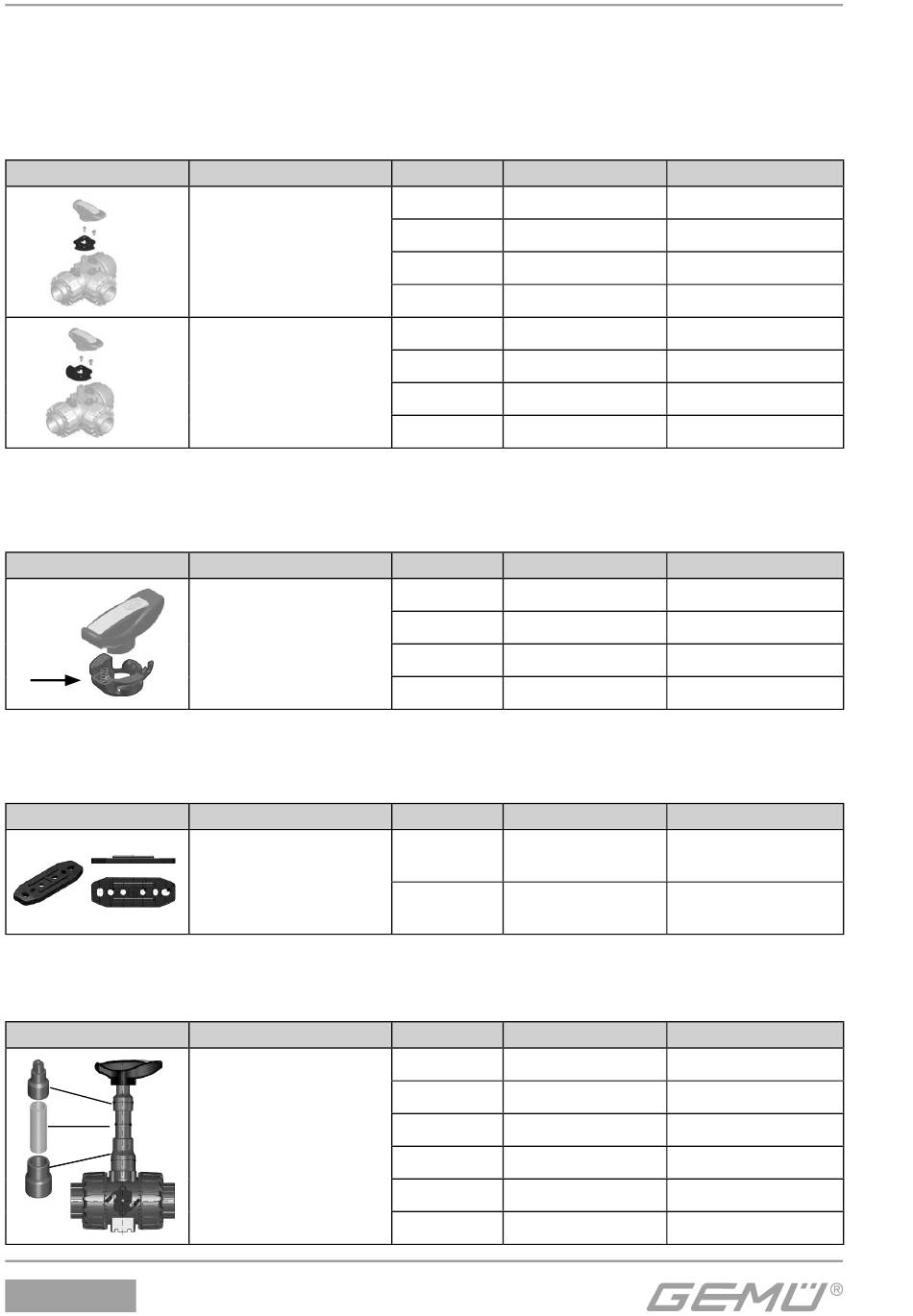

18 Zubehör
18.1

Schwenkwinkel-Begrenzung

Durch die Schwenkwinkel-Begrenzung werden dem Handgriff und der Kugel nur bestimmte
Öff nungs- und Schließwinkel erlaubt (90° oder 180°).
90°
180°
18.2

Arretierung des Handgriffs

Die Arretierung des Handgriff s ist abschließbar, optional mit Vorhängeschloss.
Bei den Nennweiten DN 65 - 100 ist die Arretierung im Handgriff integriert.
18.3

Befestigungsplatte (Set)

Bei den Nennweiten DN 65 - 100 ist die Befestigungsplatte im Kugelhahn integriert.
18.4 Handhebelverlängerung (Set)
Das Rohrstück a ist nicht im Lieferumfang enthalten und muss kundenseitig besorgt werden.
a
717
Gehäuseform
3-Wege-Kugelhahn
3-Wege-Kugelhahn
Gehäuseform
2- und 3-Wege-Kugelhahn
Gehäuseform
2-Wege-Kugelhahn
Gehäuseform
2- und 3-Wege-Kugelhahn
Nennweite Artikelnummer
DN 10 - 15 88443836
DN 20 - 25 88444009
DN 32 - 40 88444011
DN 50 88444012
DN 10 - 15 88443937
DN 20 - 25 88444013
DN 32 - 40 88444014
DN 50 88444016
Nennweite Artikelnummer
DN 10 - 15 88434873
DN 20 - 25 88330887
DN 32 - 40 88434874
DN 50 88330886
Nennweite Artikelnummer
DN 10 - 25 88290237
DN 32 - 50 88290238
Nennweite Artikelnummer
DN 10 - 15 88439623
DN 20 88439793
DN 25 88439794
DN 32 88439796
DN 40 88439797
DN 50 88439599
18 / 48
Bestellbezeichnung
717 15PAL M 90
717 25PAL M 90
717 40PAL M 90
717 50PAL M 90
717 15PAL M 180
717 25PAL M 180
717 40PAL M 180
717 50PAL M 180
Bestellbezeichnung
717 15LOC
717 25LOC
717 40LOC
717 50LOC
Bestellbezeichnung
717 25MPL
717 50MPL
Bestellbezeichnung
717 15LEX
717 20LEX
717 25LEX
717 32LEX
717 40LEX
717 50LEX
