Pneumatisch betätigtes sitzventil mit zweistufenantrieb
Inhaltsverzeichnis

Werbung

4 GEMÜ CONEXO

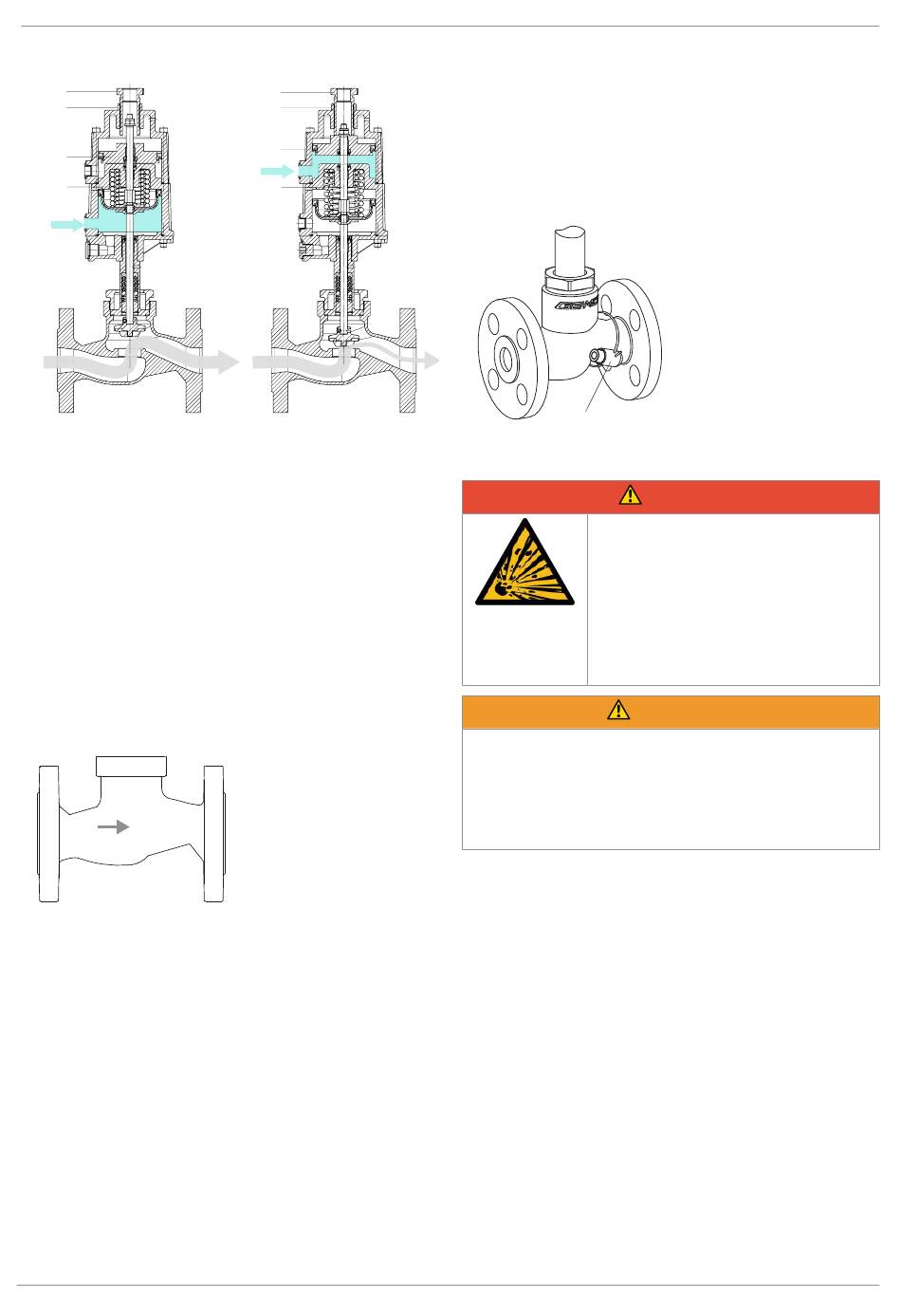

3.3 Funktionsbeschreibung

1
2
3
R
4
V
Der untere Kolben des Antriebes fährt bei Ansteuerung (An-
schluss V) den Hub zu 100%. Der Hub des oberen Antriebs-
teiles (Anschluss R) hingegen kann mittels der Hubbegren-
zung (Pos. 1) stufenlos von 0% bis 100% begrenzt und mit
der Kontermutter (Pos. 2) gesichert werden.
Im Falle einer Hubbegrenzung fährt der Antriebskolben (Pos.
3) gegen die Hubbegrenzung (Pos. 1) und gibt nur einen Teil-
strom des Mediums frei (Anschluss R).
Wird nur der untere Antriebsteil (Anschluss V) angesteuert,
öffnet das Ventil vollständig, wobei die Mitnahmespindel
(Pos. 4) durch den Antriebskolben nach oben geschoben
wird.

3.4 Durchflussrichtung

Die Durchflussrichtung ist durch einen Pfeil auf dem Ventil-
körper gekennzeichnet.
Durchgangskörper
gegen den Teller
GEMÜ 532Z
1
2
3
R
4
V
Durchgangskörper
mit dem Teller
4 GEMÜ CONEXO
Dieses Produkt besitzt in entsprechender Ausführung mit
CONEXO einen RFID-Chip zur elektronischen Wiedererken-
nung. Die Position des RFID-Chips ist unten ersichtlich. Die
RFID-Chips können mit einem CONEXO Pen ausgelesen wer-
den. Für die Anzeige der Informationen ist die CONEXO App
bzw. das CONEXO Portal notwendig.
Anbringung des RFID-Chips
RFID-Transponder
5 Bestimmungsgemäße Verwendung
Explosionsgefahr!
▶ Gefahr von schwersten Verletzungen
Nicht bestimmungsgemäße Verwendung des Produkts
▶ Gefahr von schwersten Verletzungen oder Tod.
▶ Herstellerhaftung und Gewährleistungsanspruch erlischt.
Das Produkt ausschließlich entsprechend der in der Ver-
tragsdokumentation und in diesem Dokument festgeleg-
ten Betriebsbedingungen verwenden.
Das Produkt ist für den Einbau in Rohrleitungen und zur
Steuerung eines Betriebsmediums konzipiert.
1. Das Produkt gemäß den technischen Daten einsetzen.
2. Beiblatt nach ATEX beachten.
3. Durchflussrichtung auf dem Ventilkörper beachten.
6 / 28
GEFAHR
oder Tod.
Das Produkt nicht in explosionsge-
fährdeten Zonen verwenden.
Das Produkt nur in explosionsgefähr-
deten Zonen verwenden, die auf der
Konformitätserklärung bestätigt wur-
den.
WARNUNG
