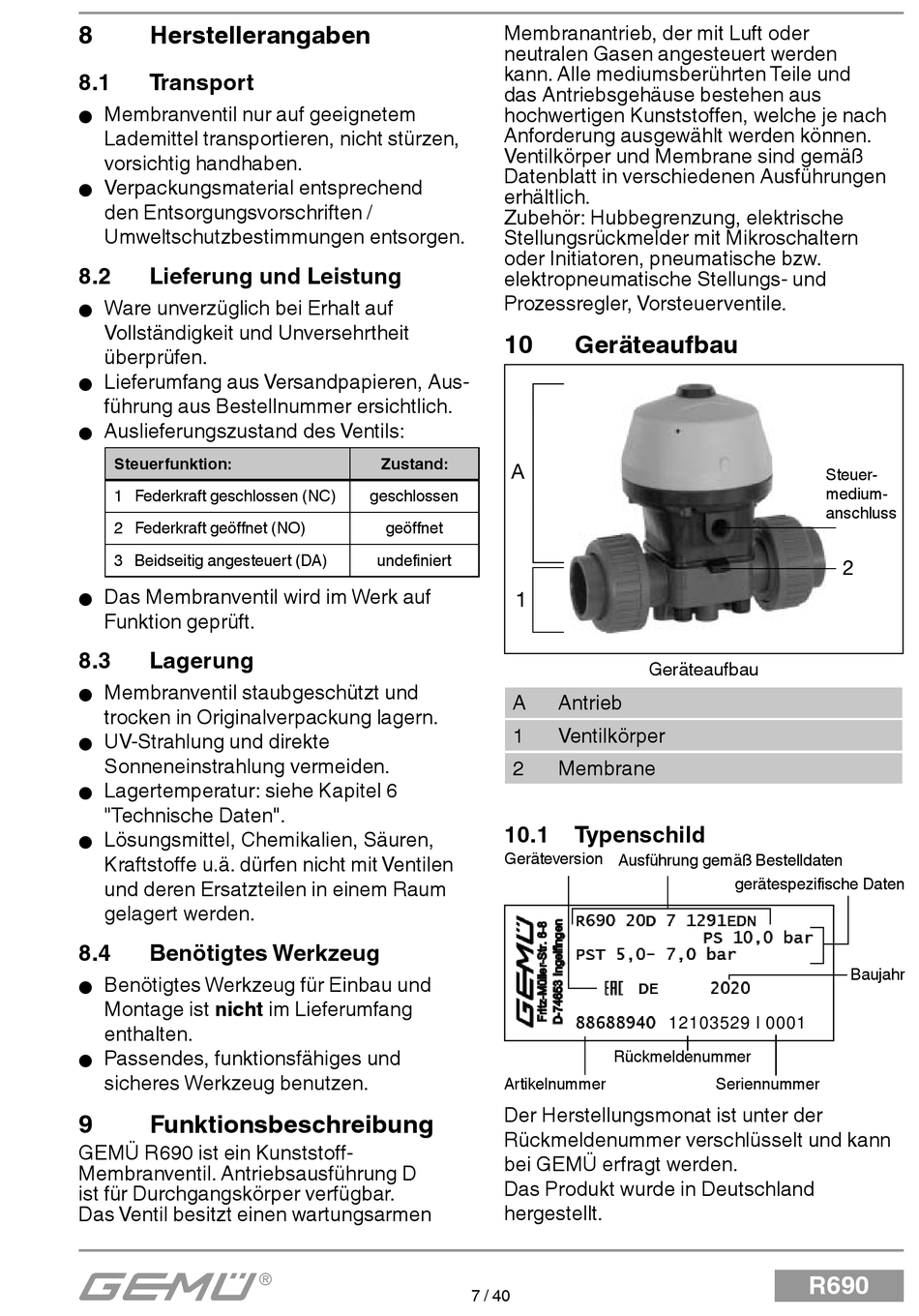

Herstellerangaben; Transport; Lieferung Und Leistung; Lagerung - Gemü R690 Original Einbau- Und Montageanleitung

8

Herstellerangaben

8.1

Transport

Membranventil nur auf geeignetem
G
Lademittel transportieren, nicht stürzen,
vorsichtig handhaben.
Verpackungsmaterial entsprechend
G
den Entsorgungsvorschriften /
Umweltschutzbestimmungen entsorgen.
8.2

Lieferung und Leistung

Ware unverzüglich bei Erhalt auf
G
Vollständigkeit und Unversehrtheit
überprüfen.
Lieferumfang aus Versandpapieren, Aus-
G
führung aus Bestellnummer ersichtlich.
Auslieferungszustand des Ventils:
G
Steuerfunktion:
1 Federkraft geschlossen (NC)
2 Federkraft geöffnet (NO)
3 Beidseitig angesteuert (DA)
Das Membranventil wird im Werk auf
G
Funktion geprüft.
8.3

Lagerung

Membranventil staubgeschützt und
G
trocken in Originalverpackung lagern.
UV-Strahlung und direkte
G
Sonneneinstrahlung vermeiden.
Lagertemperatur: siehe Kapitel 6
G
"Technische Daten".
Lösungsmittel, Chemikalien, Säuren,
G
Kraftstoff e u.ä. dürfen nicht mit Ventilen
und deren Ersatzteilen in einem Raum
gelagert werden.
8.4 Benötigtes Werkzeug
Benötigtes Werkzeug für Einbau und
G
Montage ist nicht im Lieferumfang
enthalten.
Passendes, funktionsfähiges und
G
sicheres Werkzeug benutzen.
9

Funktionsbeschreibung

GEMÜ R690 ist ein Kunststoff-
Membranventil. Antriebsausführung D
ist für Durchgangskörper verfügbar.
Das Ventil besitzt einen wartungsarmen
Membranantrieb, der mit Luft oder
neutralen Gasen angesteuert werden
kann. Alle mediumsberührten Teile und
das Antriebsgehäuse bestehen aus
hochwertigen Kunststoffen, welche je nach
Anforderung ausgewählt werden können.
Ventilkörper und Membrane sind gemäß
Datenblatt in verschiedenen Ausführungen
erhältlich.
Zubehör: Hubbegrenzung, elektrische
Stellungsrückmelder mit Mikroschaltern
oder Initiatoren, pneumatische bzw.
elektropneumatische Stellungs- und
Prozessregler, Vorsteuerventile.
10
Zustand:
A
geschlossen
geöffnet
undefiniert
A
1
2
10.1
Geräteversion
Artikelnummer
Der Herstellungsmonat ist unter der
Rückmeldenummer verschlüsselt und kann
bei GEMÜ erfragt werden.
Das Produkt wurde in Deutschland
hergestellt.
7 / 40
Geräteaufbau
Geräteaufbau
Antrieb
Ventilkörper
Membrane

Typenschild

Ausführung gemäß Bestelldaten
12103529 I 0001
Rückmeldenummer
Seriennummer
Steuer-
medium-
anschluss
gerätespezifische Daten
Baujahr
R690
