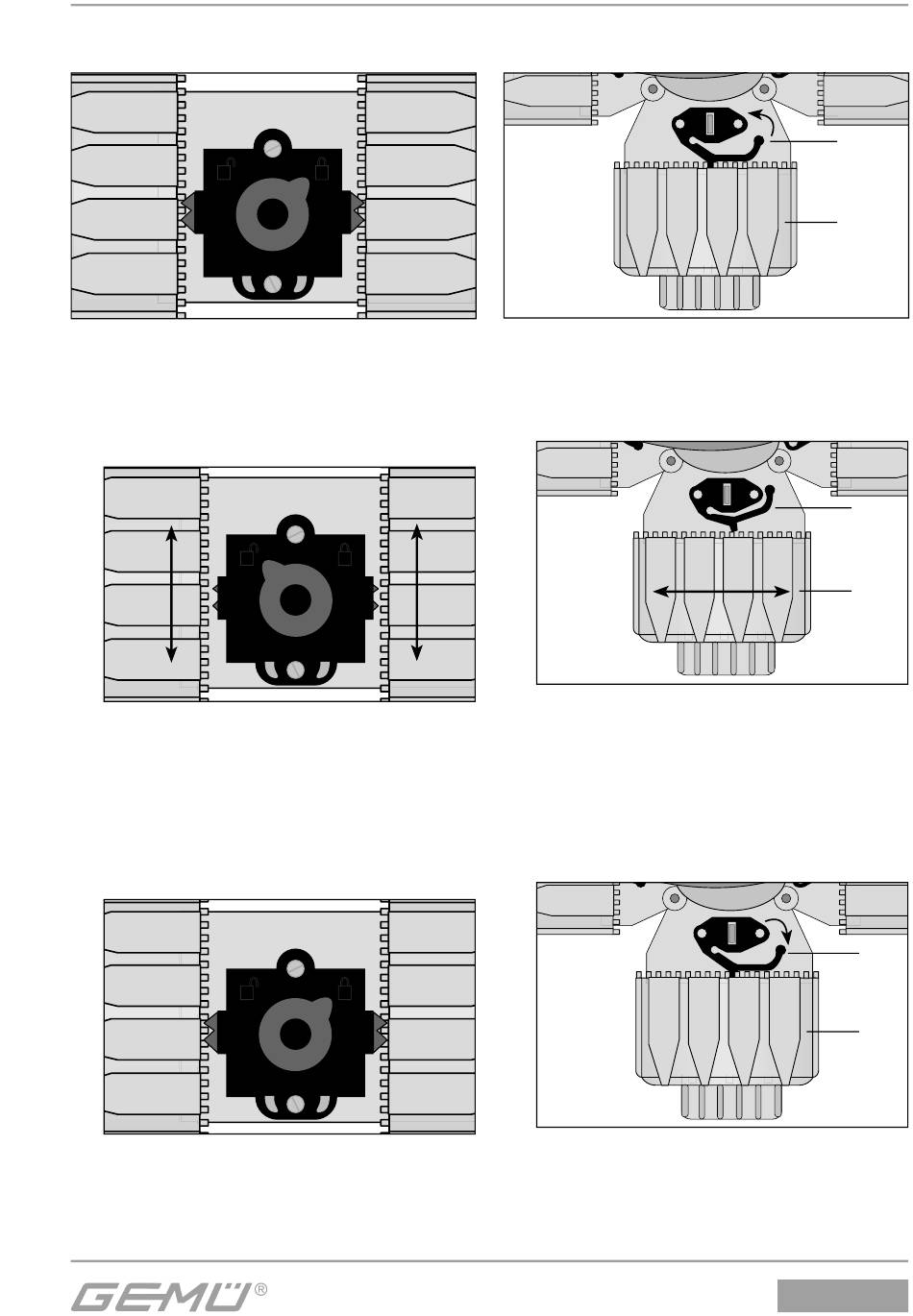

Verschraubungsarretierung
2/2-Wege-Kugelhahn DN 65 - 100
2
FREE
Roten Blockknopf gegen den
G
Uhrzeigersinn in die Position "FREE"
drehen.
® Die Zähne der Verschraubungs-
arretierung sind eingefahren.
2
FREE
Überwurfmuttern 2 in gewünschte
G
Position drehen.
Roten Blockknopf im Uhrzeigersinn in
G
die Position "LOCK" drehen.
® Die Zähne der Verschraubungs-
arretierung rasten in die Zähne der
Überwurfmutter 2 ein und fixieren diese.
2
FREE
2
1 LOCK
1
LOCK
1
LOCK
Verschraubungsarretierung
3/2-Wege-Kugelhahn
Lasche 1 zusammendrücken und
G
festhalten.
® Der Zahn der Verschraubungs arretierung
ist eingefahren.
2
Überwurfmutter 2 in gewünschte
G
Position drehen.
Lasche 1 der Verschraubungsarretierung
G
loslassen.
® Der Zahn der Verschraubungs arretierung
rastet in die Zähne der Überwurfmutter 2
ein und fixiert diese.
2
