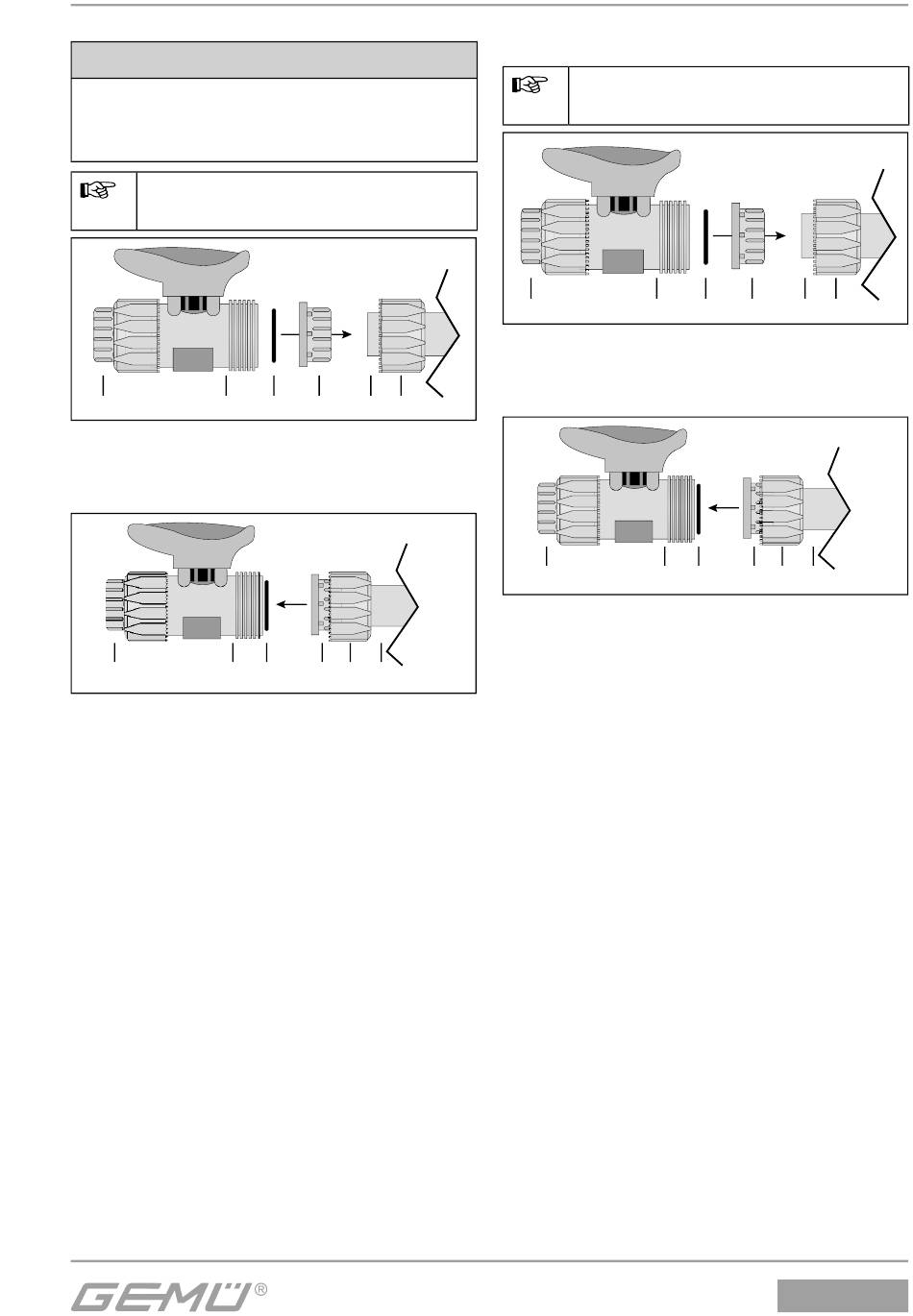

Montage bei Einlegeteilen zum Kleben:
VORSICHT
Beschädigungen des Ventilkörpers!
® Nur für Ventilkörper geeigneten Kleber
verwenden.
Der Kleber ist nicht im
Lieferumfang enthalten!
4 2
1. Überwurfmutter 1 von Kugelhahnkörper 2
abschrauben.
2. Dichtring 3 ggf. wieder einsetzen.
4 2
3. Überwurfmutter 1 über Rohrleitung 5
stecken.
4. Klebeflächen gemäß Angaben des
Kleberherstellers vorbereiten.
5. Kleber auf Innenseite des Einlegeteils 4
und auf der Außenseite der
Rohrleitung 5 laut Angaben des
Kleberherstellers auftragen.
6. Rohrleitung 5 in Einlegeteil 4 stecken.
7. Trocken- und Belastungszeit des Klebers
laut Kleberhersteller beachten.
8. Überwurfmutter 1 wieder auf
Kugelhahnkörper 2 aufschrauben.
9. Weitere Anschlüsse des
Kugelhahnkörpers 2 auf gleiche Weise
mit der Rohrleitung 5 verbinden.
3 4 5 1
3 4 1 5
Montage bei Einlegeteilen zum
Schweißen:
Schweißtechnische Normen
einhalten!
4
1. Überwurfmutter 1 von Kugelhahnkörper 2
abschrauben.
2. Dichtring 3 ggf. wieder einsetzen.
4
3. Überwurfmutter 1 über Rohrleitung 5
stecken.
4. Rohrleitung 5 in Einlegeteil 4 stecken.
5. Rohrleitung 5 mit geeignetem
Schweißverfahren und geeigneten
Schweißparametern an Einlegeteil 4
anschweißen und abkühlen lassen.
6. Überwurfmutter 1 wieder auf
Kugelhahnkörper 2 aufschrauben.
7. Weitere Anschlüsse des
Kugelhahnkörpers 2 auf gleiche Weise
mit der Rohrleitung 5 verbinden.
