C. Connecter les câbles se rapportant aux
connexions du matelas

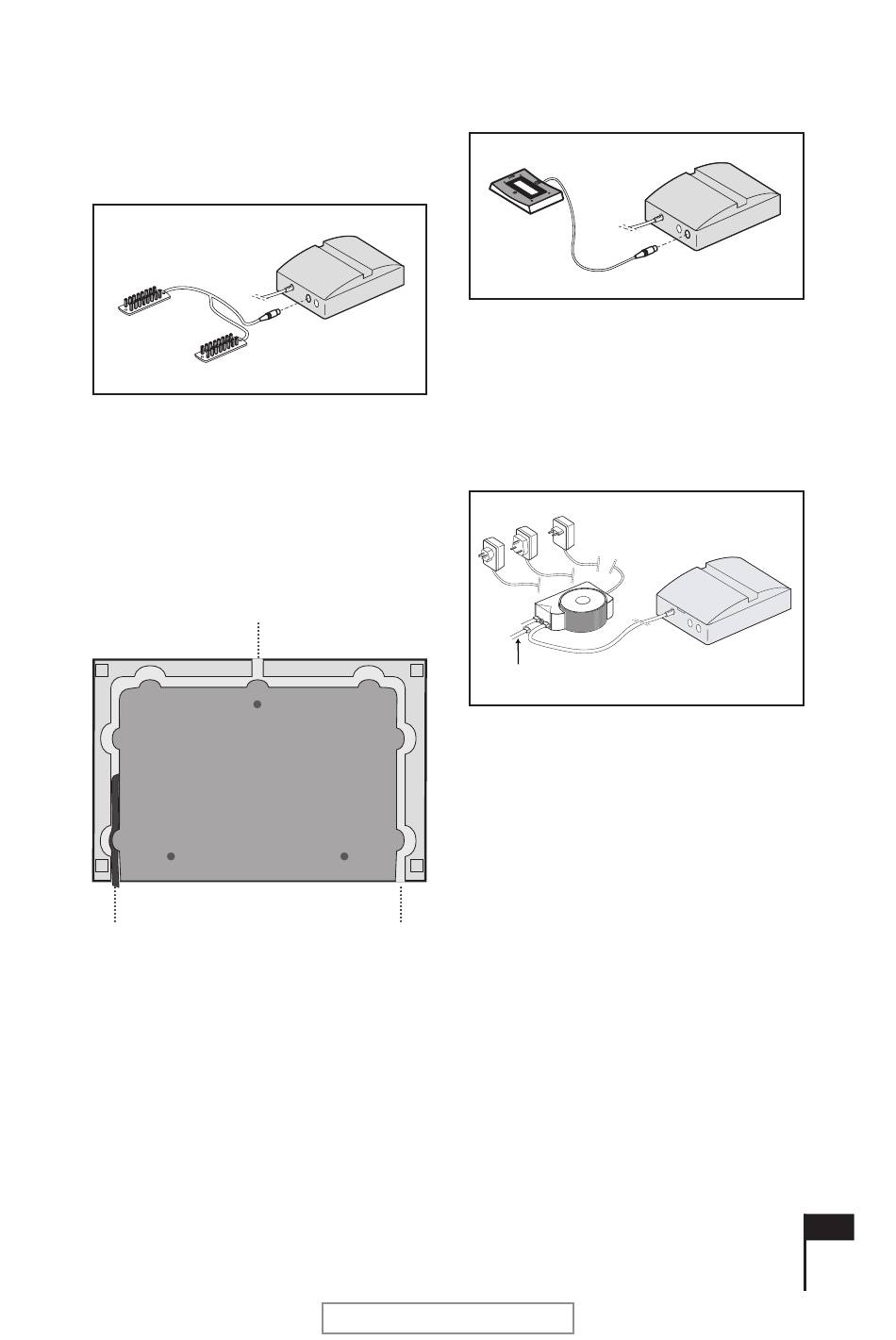

fig. 38
Connectez les câbles (connexions de matelas)
au boîtier de commande.
Agissez ici en observant le schéma de
montage situé sous le boîtier de commande.
D. Connectez l'unité de commande
fig. 39
A
Conduisez le cordon vers l'extérieur en
commençant sous l'unité de commande.
Vous avez ici trois possibilités pour exécuter
cette opération. La fig. 39 les signale (A).
2232 BinnenW.pdf - pag.69
A
A
LET OP !!! Lage resolutie!
Connectez le cordon de l'unité de commande
au boîtier de commande.
Agissez ici en observant les indications
situées sous le boîtier de commande.
E. Raccord d'alimentation
fiche Euro, UK ou USA
M4 (1 ou 2)
Le raccord du boîtier de commande du
Ultimate Climate a lieu sur le transformateur
central du sommier à spirales Auping Royal.
Ce transformateur a 3 points de connexion
permettant de connecter 2 commandes pour
le moteur Royal et 1 commande pour le
Ultimate Climate.
2 commandes Ultimate Climate, il faudra
connecter le deuxième Ultimate Climate sur un
autre transformateur.
fig. 40
fig. 41
Dans le cas de
FR69
