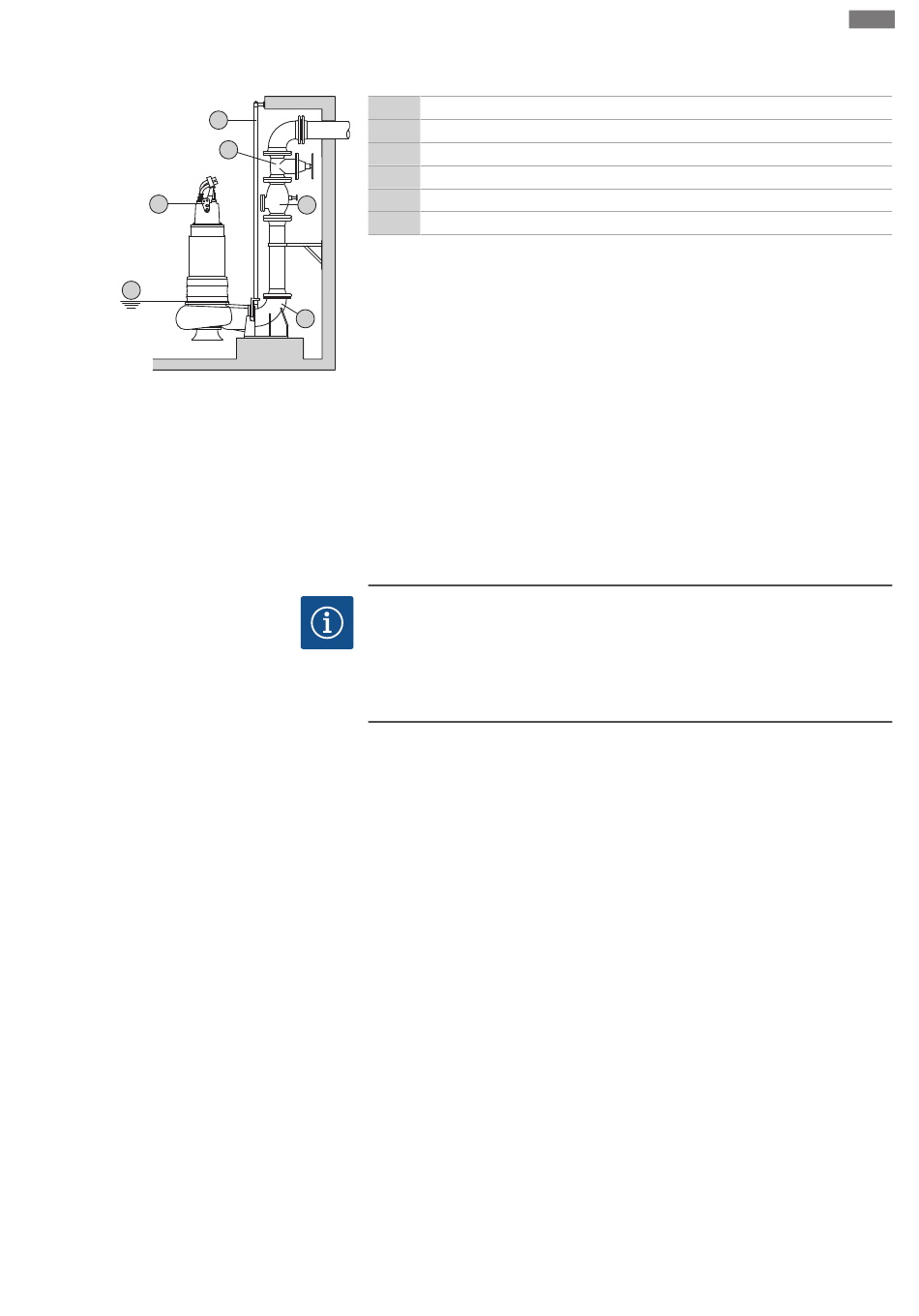

Fig. 11: Islak kurulum, sabit
6.4.5 Sabit kuru kurulum
Montaj ve kullanma kılavuzu Wilo Motor FKT 50.1, 57, 63.1, 63.2 + EMU FA
Montaj ve elektrik bağlantısı
Çalışma adımları
1 Sürgülü vana
2 Çek valf
3 Asma düzeneği
4 Kılavuz boruları (müşteri tarafından sağlanır)
2
5 Kaldırma araçları için bağlama noktası
6 Asgari su seviyesi
‡
Çalışma yeri/kurulum yeri montaj için hazırlanmıştır.
‡
Asma düzeneği ve boru hattı sistemi monte edilmiştir.
‡
Pompa, asma düzeneğinde işletim için hazırdır.
3
1. Kaldırma aracını, askı gözü ile pompanın bağlama noktasına sabitleyin.
2. Pompayı kaldırın, baca açıklığı üzerine çevirin ve kılavuz kelepçelerini yavaşça
kılavuz borusuna boşaltın.
3. Pompayı, pompa asma düzeneğine yerleşip otomatik olarak bağlanana kadar
indirin. DİKKAT! Pompanın boşaltılması sırasında, elektrik besleme hatlarını
hafifçe gergin durumda tutun!
4. Yük bağlama aparatlarını kaldırma ekipmanlarından çözün ve baca çıkışını düşmeye
karşı emniyete alın.
5. Elektrik besleme hatlarının, bir elektrik teknisyeni tarafından bacaya döşenmesini
ve uygun şekilde bacadan çıkarılmasını sağlayın.
▶ Pompa monte edildiğinde, elektrik teknisyeni elektrik bağlantısını gerçekleştirebilir.
DUYURU
Düşük su seviyesi nedeniyle basma sorunları
Akışkan seviyesi çok fazla düştüğünde, debinin kesilmesi meydana gelebilir. Ayrıca
hidrolikte, izin verilmeyen çalışma davranışlarına neden olabilecek hava yastıkları
oluşabilir. İzin verilen minimum su seviyesi hidrolik gövdesinin üst kenarına kadar
ulaşmalıdır!
Kuru kurulumda, çalışma yeri toplama odası ve makine odası olarak bölünmüştür.
Toplama odasında, akışkan içeri girer ve toplanır. Makine odasına ise pompa teknolojisi
monte edilmiştir. Pompa, makine odasına kurulur ve emme ve basınç tarafındaki boru
hattı sistemine bağlanır. Kurulum için aşağıdaki noktalar dikkate alınmalıdır:
▪ Emme ve basma tarafındaki boru hattı sistemi kendinden destekli olmalıdır. Pompa,
boru hattı sistemini desteklememelidir.
▪ Pompa, boru hattı sistemine gerilimsiz ve titreşimsiz olarak bağlanmalıdır. Esnek
bağlantı parçalarının (kompansatörler) kullanılması tavsiye edilir.
▪ Pompa kendinden emişli değildir, yani akışkanın kendiliğinden veya ön basınçla girmesi
gerekir. Toplama odasındaki min. seviye, hidrolik gövdesinin üst kenarıyla aynı
yükseklikte olmalıdır!
▪ Maks. ortam ısısı: 40 °C (104 °F)
