54
WEITERES ZUBEHÖR
TOOLBAG
Unter der werkzeuglos abnehmbaren Ober-
rohr-Abdeckung befindet sich ein kleines
Täschchen mit dem nötigen Zubehör zum Be-
heben einer Reifenpanne.
Toolbag-Inhalt: Ersatzschlauch, Reifenheber,
CO2-Adapter, CO2-Patrone (2x)

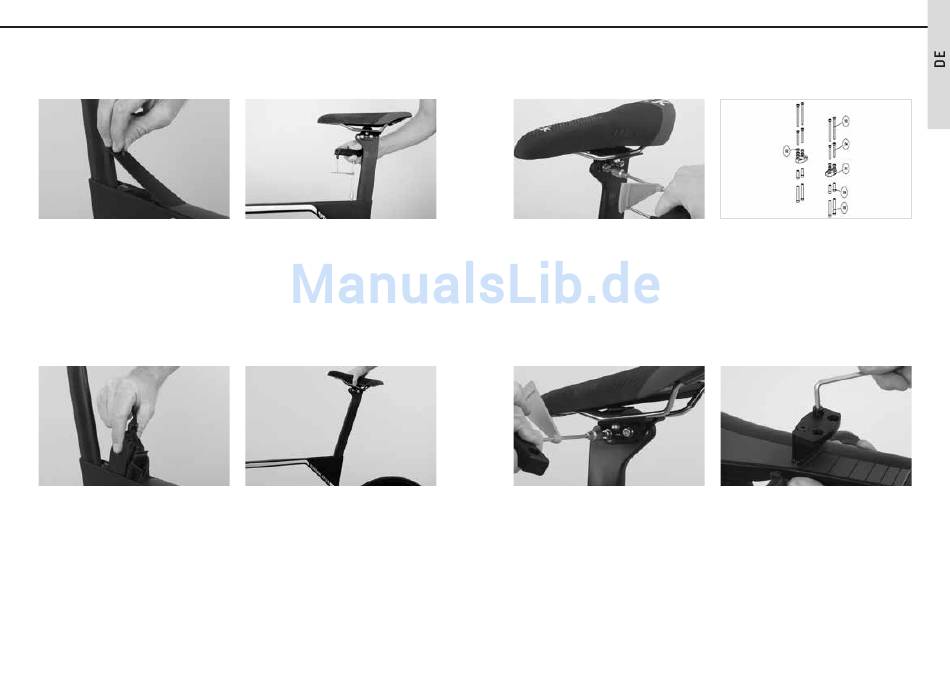

AUSTAUSCH DER SATTELSTÜTZE
Um die serienmäßige Sattelstütze gegen die
Version „TT" zu tauschen, lösen Sie die In-
nensechskantschraube an der Sattelstützen-
klemme auf der Oberseite des Oberrohres.
Die gelöste Sattelstütze kann jetzt aus dem
Rahmen genommen werden. Sollte Ihre Stüt-
ze im Sitzrohr nicht leicht gleiten, wenden Sie
auf keinen Fall Gewalt an. Nutzen Sie ggf. un-
sere Service-Hotline +49 (0)261 40 400-0.
Lösen Sie nun die zwei Innensechs-
kantschrauben der Sattelschlittenklemmung
und drehen Sie sie ganz heraus. Nehmen Sie
den Sattelklemmschlitten von der Sattelstüt-
ze und setzen ihn auf die „Carbon Seatpost
TT". Achten Sie darauf, dass der Kiel am obe-
ren Ende der Sattelstütze gegen die Fahrt-
richtung nach hinten zeigt.
Befestigen Sie nun die Sattelschlittenklem-
mung auf der Sattelstütze, wie im Kapitel
„Sitzlänge und Satteleinstellung" beschrie-
ben. Dort finden Sie auch alle weiteren Schrit-
te zur Einstellung der optimalen Sitzposition.
WEITERES ZUBEHÖR
SWITCH PLATE KIT
Mit dem „Switch Plate Kit" können Sie die
Extensions und Armauflagen um 15 mm nach
innen oder außen versetzen. Sämtliche nöti-
gen Arbeitsschritte und Hinweise finden Sie
im Kapitel „Einstellung von Extensions und
Armauflagen".
Setzen Sie die versetzten Distanzstücke in
beliebiger Position anstelle von serienmäßi-
gen Distanzstücken ein und befestigen Sie
diese mit den beiliegenden kürzeren Gewin-
dehülsen und Halteschrauben. Beachten Sie
die angegebenen Anzugsdrehmomente und
stellen Sie sicher, dass die Halteschrauben
mindestens 20 volle Umdrehungen in die Ge-
windehülsen eingedreht werden.
55
